Рефрактометры цифровые UR62
| Номер в ГРСИ РФ: | 66110-16 |
|---|---|
| Категория: | Рефрактометры |
| Производитель / заявитель: | Фирма "Maselli Misure s.p.a.", Италия |
Рефрактометры цифровые UR62 предназначены для измерения показателей преломления органических жидкостей, неорганических кислот, технических масел, водных растворов химических веществ в промышленных технологических процессах в поточном режиме.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66110-16 |
| Действует | по 21.12.2021 |
| Наименование | Рефрактометры цифровые |
| Модель | UR62 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f40f271c-4434-1d82-d960-014206847baa |
Производитель / Заявитель
Фирма "Maselli Misure s.p.a.", ИТАЛИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
66110-16: Описание типа
2016-66110-16.pdf
|
Скачать | 76.8 КБ | |
|
66110-16: Методика поверки
2016-mp66110-16.pdf
|
Скачать | 519.5 КБ |
Описание типа
Назначение
Рефрактометры цифровые UR62 предназначены для измерения показателей преломления органических жидкостей, неорганических кислот, технических масел, водных растворов химических веществ в промышленных технологических процессах в поточном режиме.
Описание
Рефрактометры цифровые UR62 (далее рефрактометры) представляют собой автоматизированный измерительный прибор, состоящий из оптической системы с измерительной призмой и микропроцессора с системой регистрации.
Принцип действия основан на физическом явлении полного внутреннего отражения и преломления света на границе раздела двух сред с различными показателями преломления (измерительная призма - исследуемое вещество) и определении критического угла, при котором падающий на границу раздела двух сред луч света, преломляется и выходит параллельно поверхности измерительной призмы. Пучок света от источника излучения, сформированный оптическим конденсором и входной линзой, преломляется и отражается внутри измерительной призмы и попадает на границу раздела измерительной призмы с исследуемым веществом. Часть лучей, угол падения которых на границу раздела больше критического угла, полностью отражаются от внутренней поверхности призмы и формируют, светлую часть изображения на фотоприемнике. Другая часть лучей, угол падения которых меньше критического, частично преломляются и проходят в вещество, частично отражаются от границы раздела, и формируют темную часть изображения на фотоприемнике. В результате на фотоприемнике наблюдается граница «свет-тень», соответствующая критическому углу выхода лучей из измерительной призмы. Положение границы «свет-тень» в плоскости фотоприемника зависит от соотношения показателей преломления материала измерительной призмы и исследуемого вещества, а также длины волны источника излучения. Поскольку оптические характеристики материала призмы и длина волны источника излучения постоянны, то по положению границы раздела «свет-тень» в плоскости фотоприемника можно однозначно определить показатель преломления исследуемого вещества. В качестве источника излучения используется светодиод с максимумом интенсивности на длине волны 590 нм, что соответствует длине волны желтой линии D в спектре излучения натрия.

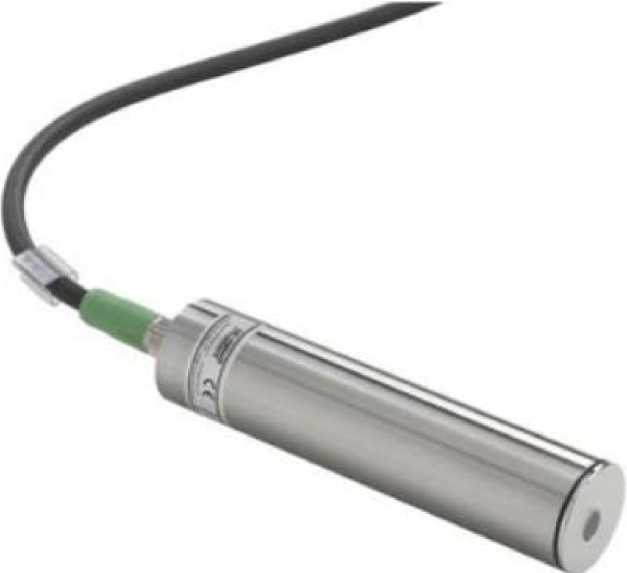

Рисунок 1 - Общий вид рефрактометров цифровых UR62
Программное обеспечение
Рефрактометры поставляются с установленным встроенным программным обеспечением, которое обеспечивает сбор и обработку данных измерений, их отображение на пользовательском интерфейсе и передачу по интерфейсам связи. ПО прошито в память микропроцессора и защищено паролем.
Программное обеспечение рефрактометров может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Maselli |
|
Номер версии (идентификационный номер) ПО |
U62.xx.xxx |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Технические характеристики
Основные метрологические и технические характеристики рефрактометров приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Рабочая длина волны, нм |
590 |
|
Диапазон измерений показателя преломления |
от 1,3170 до 1,4907 |
|
Пределы допускаемой погрешности измерений показателя преломления |
±0,0004 |
|
Диапазон автоматической температурной компенсации, оС |
от -5 до +90 |
|
Параметры электрического питания: - напряжение постоянного тока, В - сила постоянного тока, мА - напряжение переменного тока, В - частота переменного тока, Гц - сила переменного тока, мА |
24±10% 80 24±10% от 50 до 60 80 |
|
Температура окружающего воздуха, оС |
от -10 до +45 |
|
Относительная влажность, % |
от 5 до 95 |
|
Размеры (диаметр х длина), мм |
38,5 х 173 |
|
Масса, кг |
0,5 |
Знак утверждения типа
наносится на лицевую панель блока измерительного в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплект поставки включает: рефрактометр, методика поверки, руководство по эксплуатации.
Поверка
осуществляется по документу МП 66110-16 «Рефрактометры цифровые UR62 фирмы «Maselli Misure S.p.A.», Италия. Методика поверки», утвержденному руководителем АО «НИЦПВ» 28.09.2016 г.
Основные средства поверки:
- ГСО 8123-2002. Государственные стандартные образцы показателя преломления жидкостей;
- набор жидких мер показателя преломления РЖЭ-1 (Госреестр №24513-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых рефрактометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 8.583-2010 «Государственная поверочная схема для средств измерений показателей преломления твердых, жидких и газообразных веществ».
2 Техническая документация фирмы «Maselli Misure S.p.A.», Италия.
