Системы измерений длительности соединений СИДС OpenScape 4000
| Номер в ГРСИ РФ: | 66112-16 |
|---|---|
| Производитель / заявитель: | Фирма "Unify Software and Solutions GmbH & Co. KG", Германия |
Системы измерений длительности соединений (СИДС) OpenScape 4000, далее СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66112-16 |
| Действует | по 21.12.2021 |
| Наименование | Системы измерений длительности соединений |
| Модель | СИДС OpenScape 4000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 459d91c7-eff6-5117-4a73-d0894526a0c9 |
Производитель / Заявитель
Фирма "Unify Software and Solutions GmbH & Co. KG", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
66112-16: Описание типа
2016-66112-16.pdf
|
Скачать | 82.3 КБ | |
|
66112-16: Методика поверки
2016-mp66112-16.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Системы измерений длительности соединений (СИДС) OpenScape 4000, далее СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.
Описание
СИДС OpenScape 4000 является виртуальной (функциональной) системой измерения длительности телефонных соединений и входит в состав комплекса оборудования с измерительными функциями - местной телефонной станции ОреnSсаре 4000 (версия ПО V7) производства UNIFY GmbH & Co. KG, Германия.
Комплекс оборудования построен по модульному принципу с распределенным управлением и используется на сети связи общего пользования в качестве местной (городской) телефонной станции (АТС OpenScape 4000) в составе оконечно-транзитного и оконечного узла связи, с использованием технологий коммутации каналов и коммутации пакетов информации.
СИДС OpenScape 4000 не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование OpenScape 4000 выполнено по принципу «плата-кассета-статив» для монтажа на аппаратной платформе «Коммуникационный сервер OpenScape 4000», на новой аппаратной платформе UNIFY OpenScape 4000 или на стандартном сервере c операционной системой Linux в 19-дюймовой стойке, либо в напольной конфигурации. Доступ к процессорам исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.

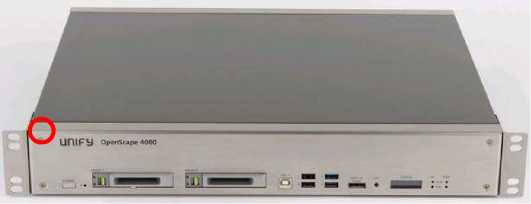

Общий вид оборудования на платформе UNIFY OpenScape 4000 и место его блокировки (пломбирования) от несанкционированного доступа, исключающей возможность бесконтрольной выемки плат, представлены на рисунке 1.
Коммуникационный сервер OpenScape 4000
Рисунок 1 - Общий вид оборудования OpenScape 4000 с указанием места пломбирования (выделено)
Платформа UNIFY OpenScape 4000
Программное обеспечение
Программное обеспечение (ПО) встроенное, управляет функционированием оборудования.
Уровень защиты ПО и измерительной информации «высокий», в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные ПО СИДС OpenScape 4000
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OpenScape 4000 |
|
Номер версии (идентификационный номер) ПО |
v7 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики СИДС OpenScape 4000
|
Характеристика |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с, с |
±1 |
|
Вероятность неправильного представления исходных данных для тарификации телефонного соединения, не более |
0,0001 |
Знак утверждения типа
наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
СИДС OpenScape 4000 в составе комплекса оборудования OpenScape 4000 |
СИДС OpenScape 4000 в составе оборудования OpenScape 4000 |
1 |
|
СИДС OpenScape 4000 Руководство по эксплуатации |
РЭ 425760-001-97345272-2016 |
1 |
|
СИДС OpenScape 4000 Методика поверки |
МП 425760-001-97345272-2016 |
1 |
Поверка
осуществляется по документу МП 425760-001-97345272-2016 «Системы измерений длительности соединений СИДС OpenScape 4000. Методика поверки», утвержденному ФГУП ЦНИИС 26.09.2016 г.
Основное средство поверки: формирователь телефонных соединений Призма-М (регистрационный № 43834-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о
поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты
2 «Обязательные метрологические требования к измерениям, относящимся к сфере государтственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций (Минкомсвязи) Российской Федерации», утвержденные Приказом Минкомсвязи РФ от 23.07.2015 № 277 (регистрационный номер в Министерстве юстиции Российской Федерации 38786 от 03 09.2015).
3 Техническая и эксплуатационная документация UNIFY Software and Solutions GmbH & Co. KG, Германия.
