Трансформаторы напряжения VZF 24 mod
| Номер в ГРСИ РФ: | 66147-16 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "RITZ Instrument Transformers GmbH", Германия |
|
66147-16: Описание типа
2016-66147-16.pdf
|
Скачать | 71.2 КБ |
Трансформаторы напряжения VZF 24 mod (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66147-16 | ||||||
| Наименование | Трансформаторы напряжения | ||||||
| Модель | VZF 24 mod | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 263d93d6-8dce-e4d0-f55b-50c8af2311cf | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "RITZ Instrument Transformers GmbH", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
66147-16: Описание типа
2016-66147-16.pdf
|
Скачать | 71.2 КБ |
Описание типа
Назначение
Трансформаторы напряжения VZF 24 mod (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления.
Описание
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы представляют собой масштабные преобразователи индуктивного типа, однофазные, имеют два изолированных вывода первичной обмотки. Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и создает «корпус» трансформатора. Трансформаторы имеют одну основную вторичную обмотку или одну основную и одну дополнительную вторичные обмотки. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. На основании трансформатора имеет клемма для заземления с винтом М8. Трансформаторы могут устанавливаться в любом положении и крепятся четырьмя болтами М10 через отверстия в металлическом основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Трансформаторы предназначены для наружной установки.

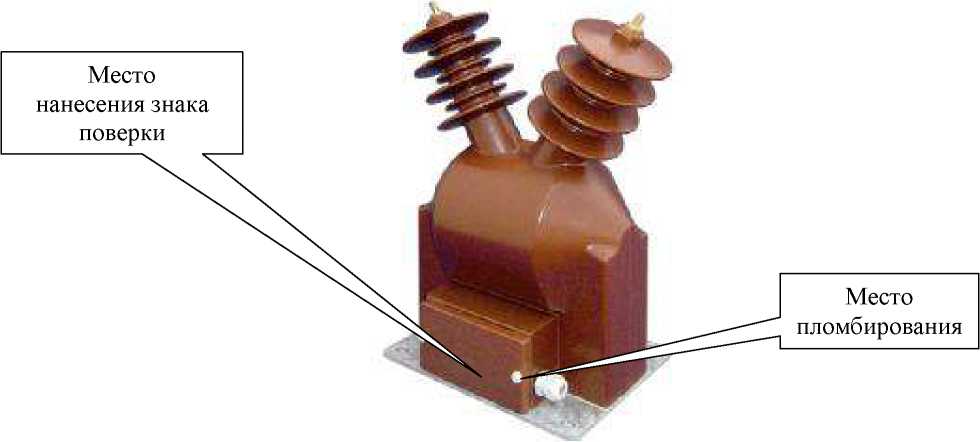

Общий вид трансформаторов, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки приведены на рисунке 1.
Рисунок 1 - Общий вид трансформаторов, схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1- Метрологические и технические характеристики трансформаторов
|
Наименование параметра |
Значение |
|
Наибольшее рабочее напряжение, кВ |
24 |
|
Номинальное напряжение первичной обмотки, кВ |
19/^3 |
|
Номинальная частота, Гц |
50; 60 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/^3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
|
Класс точности основной вторичной обмотки |
0,2 |
|
Класс точности дополнительной вторичной обмотки |
3P |
|
Номинальная нагрузка основной вторичной обмотки, 1В А |
30 |
|
Номинальная нагрузка дополнительной вторичной обмотки, В^ А |
60 |
|
Предельная мощность основной вторичной обмотки, ВА |
300 |
|
Предельная мощность дополнительной вторичной обмотки, В^А |
100 |
|
Масса, кг, не более |
38 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
320х270х160 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ1 |
|
Средняя наработка на отказ, ч |
80 000 |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
наносится на табличку трансформатора и на паспорт типографским способом.
Комплектность
Комплектность трансформаторов приведена в таблице 2.
Таблица 2 - Комплектность трансформаторов
|
Наименование |
Количество |
|
Трансформатор напряжения VZF 24 mod, зав. №№ 16/31081853-16/31081864 |
12 шт. |
|
Паспорт |
12 экз. |
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки приведены в таблице 3.
Таблица 3-Основные средства поверки
|
Наименование средства измерения |
Регистрационный номер в Федеральном информационном фонде |
|
Преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ 220 |
32575-11 |
|
Прибор электроизмерительный эталонный многофункциональный Энергомонитор 3.1 КМ |
52854-13 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»
ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки»
