Анализаторы влажности Aurora H2O
| Номер в ГРСИ РФ: | 66152-16 |
|---|---|
| Производитель / заявитель: | Фирма "GE Sensing EMEA", Ирландия |
Анализаторы влажности Aurora H2O (далее по тексту - анализаторы), предназначены для непрерывного измерения объемной доли влаги и температуры точки росы в газовых средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66152-16 |
| Действует | по 22.12.2026 |
| Наименование | Анализаторы влажности |
| Модель | Aurora H2O |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8b02ec86-6ee2-dd51-25ed-8c2a7a409f2c |
Производитель / Заявитель
Фирма «Panametrics LLC», США; Фирма «Baker Hughes EMEA Unlimited Company», Ирландия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
66152-16: Описание типа
2022-66152-16-1.pdf
|
Скачать | 400.2 КБ | |
|
66152-16: Методика поверки
2016-mp66152-16.pdf
|
Скачать | 359 КБ |
Описание типа
Назначение
Анализаторы влажности Aurora H2O (далее по тексту - анализаторы), предназначены для непрерывного измерения объемной доли влаги и температуры точки росы в газовых средах.
Описание
Принцип действия анализаторов основан на реализации метода абсорбционной спектроскопии на основе диодного лазера с перестраиваемой частотой. Фактически, анализаторы измеряют парциальное давление паров воды, значение которого пересчитывают в значение объемной доли влаги и температуры точки росы. Измерение парциального давления паров воды базируется на законе Бугера-Ламберта-Бера, определяющем ослабление интенсивности параллельного монохроматического пучка света при распространении его в поглощающей среде, и выражаемом формулой:
/Ю = 4 е**1
где -: - интенсивность входящего пучка, ■ - толщина слоя вещества, через которое
проходит свет, • - показатель поглощения, характеризующий свойства вещества и зависящий от длины волны поглощаемого света.
В анализаторе используется диодный лазер, с изменяемой частотой излучения в узкой полосе ближней инфракрасной области спектра. При этом осуществляется модуляция лазера на высокой частоте. Измеряя интенсивность прошедшего через исследуемый газ излучения лазера с помощью фотодетектора, анализатор обеспечивает возможность прямого измерения парциального давления паров воды путем корреляции поглощённого лазерного излучения с падающим потоком. Потери излучения или сигнал поглощения преобразуются при выборе второй гармоники сигнала 2F. Амплитуда сигнала 2F связана с парциальным давлением паров воды. Значение парциального давления паров воды, отнесенное к общему давлению газа и выраженное в миллионных долях, и есть объемная доля влаги. Значение температуры точки росы рассчитывается по ГОСТ 8.547-2009. Температуру газа измеряют платиновым термометром сопротивления, давление анализируемого газа - силиконовым микроманометром.
Блок питания лазера, контроллер и схема цифровой обработки сигналов установлены во взрывобезопасном/пожаробезопасном корпусе. ЖК-дисплей с подсветкой обеспечивает непосредственный вывод трех параметров исследуемого газа, задаваемых пользователем, и индикацию состояния системы. Лазерный диод размещен в герметичном корпусе. Система пробоотбора, включающая фильтры, регуляторы давления, вентили, ротаметр, а также абсорбционная ячейка, установлены в термостатируемый отсек.

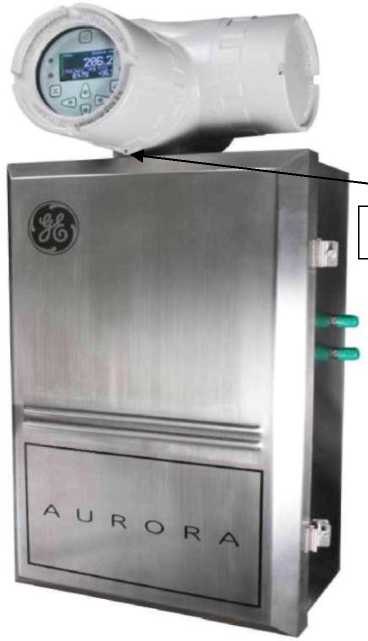

Общий вид средства измерений, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1. Пломбирование анализаторов осуществляется в месте установки стопорного винта на корпусе анализатора нанесением знака поверки в виде наклейки или давлением на специальную мастику.
Место пломбировки
Рисунок 1 - Общий вид и место пломбирования анализаторов
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Aurora Н2О |
|
Номер версии (идентификационный номер) ПО |
Не ниже Н2О.001.Е |
|
Цифровой идентификатор ПО |
3077С518 |
|
Алгоритм вычисления контрольной суммы ПО |
СКС32 |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий, и не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных изменений метрологически значимой части программного обеспечения анализатора и измеренных данных.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли влаги, млн-1 |
от 5 до 5000 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли влаги в диапазоне от 5 до 100 млн-1 включ., млн-1 Пределы допускаемой относительной погрешности измерений объемной доли влаги в диапазоне св. 100 до 5000 млн-1, % |
±4 ±4 |
|
Диапазон измерений температуры точки росы/ °С |
от - 65 до + 20 |
|
Пределы допускаемой абсолютной погрешности температуры точки росы, °С |
±1,0 |
|
* Зависимость диапазона измерения точки росы от давления газа на входе анализатора приведена на рисунке 2 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: -напряжение переменного тока, В; -частота переменного тока, Гц; -напряжение постоянного тока, В |
от 100 до 240 от 50 до 60 24 |
|
Потребляемая мощность, ВА, не более |
10 |
|
Габаритные размеры, мм, не более -высота -ширина -длина |
870 460 360 |
|
Масса, кг, не более |
37 |
|
Условия эксплуатации: температура окружающей среды, °С атмосферное давление, кПа относительная влажность, % |
от - 20 до + 60 от 69 до 172 до 80, без конденсации влаги |
|
Давление анализируемого газа на входе анализатора, МПа, не более |
10 |

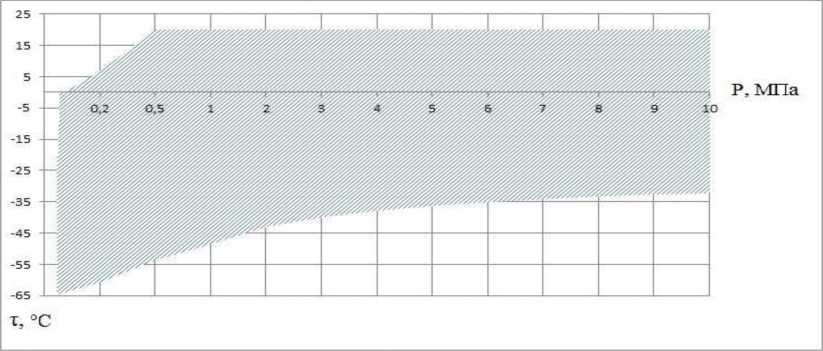

Рисунок 2 - Зависимость диапазона измерения точки росы от давления газа на входе анализатора
Знак утверждения типа
наносится на лицевую панель анализатора методом аппликации и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений.
|
Наименование |
Количество |
|
Анализатор влажности Aurora H2O |
1 |
|
Комплект принадлежностей для технического обслуживания |
1 |
|
Фильтр для системы пробоотбора |
По отдельному заказу |
|
Регулятор давления в сборе |
По отдельному заказу |
|
Программное обеспечение AuroraView на CD ROM |
По отдельному заказу |
|
Анализатор влажности Aurora H2O. Руководство по эксплуатации (на CD ROM). |
1 |
|
Лист данных заводской калибровки Aurora H2O |
1 |
|
Анализаторы влажности Aurora H2O. Методика поверки (на CD ROM). |
1 |
|
Свидетельство о поверке |
По отдельному заказу |
Сведения о методах измерений
приведены в документе «Анализатор влажности Aurora H2O. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».
Техническая документация фирмы «GE Sensing EMEA», Ирландия, и «GE Infrastructure Sensing, Inc.», США.
