Аппараты высоковольтные испытательные АВИЦ
| Номер в ГРСИ РФ: | 66233-16 |
|---|---|
| Производитель / заявитель: | ООО "ПК "Высоковольтные технологии", г.Волгоград |
Аппараты высоковольтные испытательные АВИЦ (далее - аппараты) предназначены для воспроизведения и измерения напряжения и силы постоянного тока, напряжения и силы переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66233-16 |
| Действует | по 26.12.2026 |
| Наименование | Аппараты высоковольтные испытательные |
| Модель | АВИЦ |
| Модификации |
АВИЦ-70 АВИЦ-80 АВИЦ-120 АВИЦ-175 |
| Приказы |
№2186 от
26.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1e130afa-24e5-8041-79bc-14a846be27bc |
Производитель / Заявитель
ООО «ПК «Высоковольтные технологии», РОССИЯ, 400066, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. Рокоссовского, д. 1Д, каб.1
Поверка
| Методика поверки / информация о поверке |
МП 206.1-097-2016 с изм № 2 Аппараты высоковольтные испытательные АВИЦ. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1915
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1884 (98%) |
| Неуспешных поверок (СИ непригодно) | 31 (2 %) |
| Актуальность информации | 12.11.2026 |
Поверители
Скачать
|
66233-16: Описание типа
2023-66233-16-1.pdf
|
Скачать | 394.7 КБ | |
|
66233-16: Методика поверки
2019-mp66233-16.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
66233-16: Описание типа
2026-66233-16.pdf
|
Скачать | 260.7 КБ | |
|
66233-16: Методика поверки
МП 206.1-097-2016 с изм № 2
2019-mp66233-16-1.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Аппараты высоковольтные испытательные АВИЦ (далее - аппараты) предназначены для воспроизведения и измерения напряжения и силы постоянного тока, напряжения и силы переменного тока промышленной частоты.
Описание
Принцип действия аппаратов основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора, выпрямление этого напряжения осуществляется с помощью однополупериодного выпрямителя и внешнего сглаживающего конденсатора.
Аппарат состоит из блока высоковольтного и блока управления.
Блок управления с помощью кабеля соединяется с блоком высоковольтным. Высоковольтные блоки имеют различную высоту выпрямителей, в зависимости от выходного напряжения аппарата. Блок управления содержит регулирующий автотрансформатор с электроприводом, элементы коммутации, схему питания и модуль управления. Микроконтроллер, входящий в модуль управления, управляет алгоритмами включения, регулирования и отключения высокого напряжения, вычисляет средние и амплитудные значения напряжения и тока, и выводит вычисленные значения на ЖКИ. Преобразование выходного напряжения и тока, поступающих от высоковольтного делителя и токоизмерительного резистора, в цифровой вид производится с помощью интегрального АЦП, установленного в блоке высоковольтном.
Блок высоковольтный содержит высоковольтный трансформатор, выходы которого через выпрямители и коммутатор подключены к высоковольтному выводу. Второй вывод высоковольтного трансформатора заземлён через токоизмерительный резистор. К высоковольтному выводу подключен делитель высокого напряжения.
В аппаратах применена схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения. Разряд высоковольтного вывода аппарата и испытуемого объекта, при снятии напряжения, осуществляется через вторичную обмотку высоковольтного трансформатора, а также с помощью штанги переносного заземления (в комплект поставки не входит).
Конструктивно пульт управления выполнен в корпусе настольного исполнения. Блок высоковольтный выполнен в виде бака, заполненного маслом.
Аппараты выпускаются в следующих модификациях АВИЦ-70, АВИЦ-80, АВИЦ-120 и АВИЦ-175, которые отличаются максимальным выходным напряжением и силой постоянного и переменного тока, а также пределами допускаемой относительной основной погрешности измерений.
Аппараты предназначены для проведения испытаний и диагностики изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Общий вид средства измерений приведен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

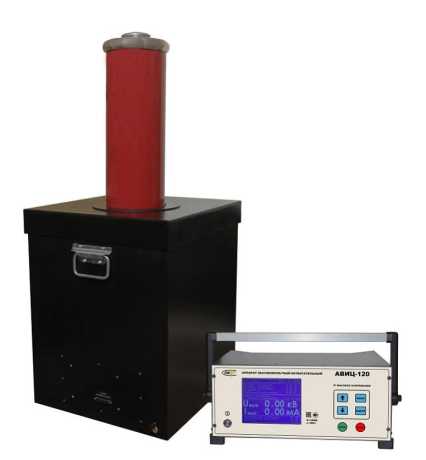

Аппарат высоковольтный испытательный АВИЦ-120
Аппарат высоковольтный испытательный АВИЦ-175
Аппарат высоковольтный испытательный АВИЦ-70
Аппарат высоковольтный испытательный АВИЦ-80
Рисунок 1 - Общий вид средства измерений
Место пломбировки
Место нанесения знака поверки
Рисунок 2 - Место пломбировки от несанкционированного доступа и нанесения знака поверки
Программное обеспечение
В аппаратах используется программное обеспечение (далее - ПО), решающее задачи обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены в таблице 1.
ПО аппаратов хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция аппаратов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
avic120 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.11 |
|
Цифровой идентификатор ПО |
5E8324CA60D7DD6616DC5EB530A60727 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока промышленной частоты, кВ - для модификации АВИЦ-70 - для модификации АВИЦ-80 - для модификаций АВИЦ-120 и АВИЦ-175 |
от 1 до 50 от 1 до 70 от 3 до 100 |
|
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока промышленной частоты, % - для модификации АВИЦ-70 - для модификации АВИЦ-80 - для модификаций АВИЦ-120 и АВИЦ-175 |
±(1,0+0,04-(50/U)-1)* ±(1,0+0,04-(70/U)-1)* ±(2,0+0,02-(100/U)-1)* |
|
Диапазоны измерений силы переменного тока промышленной частоты, мА - для модификации АВИЦ-70 - для модификации АВИЦ-80 - для модификаций АВИЦ-120 и АВИЦ-175 |
от 0,05 до 30,00 от 0,1 до 50,0 от 2,0 до 35,0 |
|
Пределы допускаемой относительной основной погрешности измерений силы переменного тока промышленной частоты, % - для модификации АВИЦ-70 - для модификации АВИЦ-80 - для модификации АВИЦ-120 - для модификации АВИЦ-175 |
±(2,0+0,1-(30/!)-1)** ±(2,0+0,1^(50/I)-1)** ±(2,0+0,2-(з5/!)-1)** ±(2,0+0,25-(35/I)-1)** |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, кВ - для модификации АВИЦ-70 - для модификации АВИЦ-80 - для модификации АВИЦ-120 - для модификации АВИЦ-175 |
от 1,0 до 70,0 от 1,0 до 80,0 от 3,0 до 120,0 от 3,0 до 175,0 |
|
Пределы допускаемой относительной основной погрешности измерений напряжения постоянного тока (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 10 нФ), % - для модификации АВИЦ-70 - для модификации АВИЦ-80 - для модификации АВИЦ-120 - для модификации АВИЦ-175 |
±(1,0+0,04-(70/U)-1)* ±(1,0+0,04-(80/U)-1)* ±(2,0+0,2-(120/U)-1)* ±3,0 |
|
Диапазоны измерений силы постоянного тока, мА - для модификаций АВИЦ-70 и АВИЦ-80 - для модификации АВИЦ-120 - для модификации АВИЦ-175 |
от 0,05 до 15,00 от 0,1 до 15,0 от 0,1 до 12,0 |
|
Пределы допускаемой относительной основной погрешности измерений силы постоянного тока (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 10 нФ), % - для модификаций АВИЦ-70 и АВИЦ-80 - для модификации АВИЦ-120 - для модификации АВИЦ-175 |
±(2,0+0,1-(15/!)-1)** ±(2,0+0,2-(15/!)-1)** ±(2,0+0,25-(12/I)-1)** |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 оС, в долях от пределов допускаемой основной погрешности |
±0,005 |
|
Нормальные условия применения: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
|
Примечание: * U - измеренное значение, кВ; * * I - измеренное значение, мА. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжения переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность при отсутствии тока нагрузки, ВА, не более |
300 |
|
Габаритные размеры средства измерений, мм, не более | |
|
Блока управления | |
|
- высота |
165 |
|
- ширина |
300 |
|
- длина |
410 |
|
Блока высоковольтного | |
|
- высота для АВИЦ-70 |
550 |
|
- высота для АВИЦ-80 |
560 |
|
- высота для АВИЦ-120 |
1020 |
|
- высота для АВИЦ-175 |
1180 |
|
- ширина для АВИЦ-70 и АВИЦ-80 |
275 |
|
- ширина для АВИЦ-120 и АВИЦ-175 |
430 |
|
- длина для АВИЦ-70 и АВИЦ-80 |
360 |
|
- длина для АВИЦ-120 и АВИЦ-175 |
460 |
|
Масса, кг, не более | |
|
- блока управления для АВИЦ-70 |
11 |
|
- блока управления для АВИЦ-80 |
13 |
|
- блока управления для АВИЦ-120 и АВИЦ-175 |
18 |
|
- блока высоковольтного для АВИЦ-70 |
26 |
|
- блока высоковольтного для АВИЦ-80 |
30 |
|
- блока высоковольтного для АВИЦ-120 |
75 |
|
- блока высоковольтного для АВИЦ-175 |
78 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от -20 до +40 |
|
- относительная влажность, % |
до 95 при +25 °С |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
7000 |
Знак утверждения типа
наносится на лицевую панель блока управления и типографским способом на титульный лист паспорта.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модификация АВ |
ИЦ-70 | |
|
Блок управления |
ПКАВ.422199.008.01 |
1 шт. |
|
Блок высоковольтный |
ПКАВ.422199.008.03 |
1 шт. |
|
Кабель соединительный |
ПКАВ.422199.003.05 |
1 шт. |
|
Паспорт |
ПКАВ.422199.008 ПС |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
Модификация АВ' |
ИЦ-80 | |
|
Блок управления |
ПКАВ.422199.008.02 |
1 шт. |
|
Блок высоковольтный |
ПКАВ.422199.008.04 |
1 шт. |
|
Кабель соединительный |
ПКАВ.422199.003.05 |
1 шт. |
|
Паспорт |
ПКАВ.422199.008-01 ПС |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
Модификация АВИЦ-120 | ||
|
Блок управления |
ПКАВ.422199.003.01 |
1 шт. |
|
Блок высоковольтный |
ПКАВ.422199.003.02 |
1 шт. |
|
Кабель соединительный |
ПКАВ.422199.003.05 |
1 шт. |
|
Паспорт |
ПКАВ.422199.003 ПС |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
Модификация АВИЦ-175 | ||
|
Блок управления |
ПКАВ.422199.003.01-01 |
1 шт. |
|
Блок высоковольтный |
ПКАВ.422199.003.03 |
1 шт. |
|
Кабель соединительный |
ПКАВ.422199.003.06 |
1 шт. |
|
Паспорт |
ПКАВ.422199.003-01 ПС |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ± (1 ... 500) кВ
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10 в ст. минус 16 до 30 А
ТУ 4221-008-22378101-2017. Аппараты высоковольтные испытательные АВИЦ. Технические условия
