Термопреобразователи сопротивления платиновые ROSEMOUNT 0068
| Номер в ГРСИ РФ: | 66303-16 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "Rosemount Inc.", США |
Термопреобразователи сопротивления платиновые ROSEMOUNT 0068 (далее по тексту -термометры или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки защитной гильзы.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66303-16 | |||||||||||||||||||||||||||||||||
| Наименование | Термопреобразователи сопротивления платиновые | |||||||||||||||||||||||||||||||||
| Модель | ROSEMOUNT 0068 | |||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9ba878c2-1b8d-9d02-9d00-8dcab3d253aa | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма "Rosemount Inc.", США
Поверка
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 27 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
66303-16: Описание типа
2016-66303-16.pdf
|
Скачать | 73.8 КБ | |
|
66303-16: Методика поверки
2023-mp66303-16.pdf
|
Скачать | 81.8 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые ROSEMOUNT 0068 (далее по тексту -термометры или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки защитной гильзы.
Описание
Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним ЧЭ, соединенной с защитной алюминиевой головкой, внутри которой находится керамическая клеммная платформа для подключения ТС к измерительному прибору. Измерительная вставка имеет соединительный подпружиненный фитинг регулируемой длины калибра 3/4 - 14 ANPT, который обеспечивает хороший поверхностный контакт и устойчивость к воздействию вибрации в защитной гильзе или на месте установки ТС. Защитный чехол измерительной вставки выполнен из нержавеющей стали (316 SST). ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
Все ТС имеют четырехпроводную схему соединения внутренних проводов с ЧЭ.
Фото общего вида ТС представлено на рисунке 1.

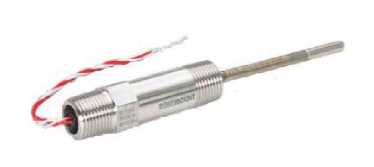

Рисунок 1 - Термопреобразователи сопротивления платиновые ROSEMOUNT 0068
Технические характеристики
Таблица 1- Метрологические и технические характеристики ТС
|
Характеристика |
Значение |
|
Диапазон измеряемых температур, °С |
от -50 до +400 |
|
Температурный коэффициент ТС а , оС-1 |
0,00385 |
|
У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Номинальное значение сопротивления ТС при 0 °С, Ом |
100 |
|
Класс допуска по ГОСТ 6651-2009 |
В |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °C |
±(0,30 + 0,005|t|) |
|
Электрическое сопротивление изоляции ТС (при 500 В), не менее, МОм |
500 |
|
Диаметр погружаемой части ТС, мм, не менее |
6 |
|
Длина погружаемой части ТС, мм, не менее |
101 |
|
Масса ТС (без головки и защитной гильзы), г, не более |
300 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от -40 до +85 до 95 |
Знак утверждения типа
наносится на титульный лист паспорта методом штемпелевания.
Комплектность
Таблица 2 - Комплектность ТС
|
Наименование |
Количество |
|
Термопреобразователи сопротивления платиновые ROSEMOUNT 0068 Зав. № 302-TE-6653, 302-TE-6657, 302-TE-6660, 302-TE-6672, 302-TE-6671, TIT-6660, TIT-6653, TIT-6657, 302-TE-6672/1, 302-TE-6671/1 |
10 шт. |
|
Паспорт |
10 экз. |
|
Защитная гильза |
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;
- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 600 °С и нестабильностью поддержания заданной температуры ±(0,005.0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5^R+540-4), где R - измеряемое сопротивление, Ом.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТС.
Сведения о методах измерений
приведены в соответствующем разделе паспорта на ТС.
Нормативные документы
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Международный стандарт МЭК 60751 (1995, 07) «Промышленные чувствительные элементы термометров сопротивления из платины».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
ГОСТ 6651-2009 «ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
Техническая документация фирмы-изготовителя
