Резервуары стальные вертикальные цилиндрические РВС-2000 и РВСП-2000
| Номер в ГРСИ РФ: | 66317-16 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | СМУ-1 трест № 5 "Нефтезаводстрой", г.Кстово |
Резервуары стальные вертикальные цилиндрические РВС-2000 и РВСП-2000 предназначены для измерений объема и массы нефтепродуктов, а также приема, хранения и отпуска нефтепродуктов при учетных операциях между ООО «Кудьминская нефтебаза» и АО «Транснефть - Верхняя Волга».
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66317-16 | ||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | ||||||
| Модель | РВС-2000 и РВСП-2000 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1818849f-5655-ba4a-c90c-b6e0ee11ca88 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
СМУ-1 трест № 5 "Нефтезаводстрой", г. Кстово
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
66317-16: Описание типа
2016-66317-16.pdf
|
Скачать | 78.2 КБ | |
|
66317-16: Методика поверки
2023-mp66317-16.pdf
|
Скачать | 80.9 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС-2000 и РВСП-2000 предназначены для измерений объема и массы нефтепродуктов, а также приема, хранения и отпуска нефтепродуктов при учетных операциях между ООО «Кудьминская нефтебаза» и АО «Транснефть - Верхняя Волга».
Описание
Резервуары стальные вертикальные цилиндрические РВС-2000 и РВСП-2000 представляет собой металлические сосуды в форме вертикальных цилиндров с плоскими днищами и стационарной кровлей, оборудованные приемо-раздаточными устройствами и люками. Резервуар стальной вертикальный цилиндрический РВСП-2000 отличается от резервуара стального вертикального цилиндрического РВС-2000 наличием понтона, находящегося внутри резервуара и предназначенного для сокращения потерь от испарения при хранении нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВС-2000 и РВСП-2000 являются по принципу действия закрытиыми, по расположению - наземными.
Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-2000, № 6, и РВСП-2000, № 5, расположены на площадке ООО «Кудьминская нефтебаза», Нижегородская обл., Богородский р-н, пос. Кудьма.

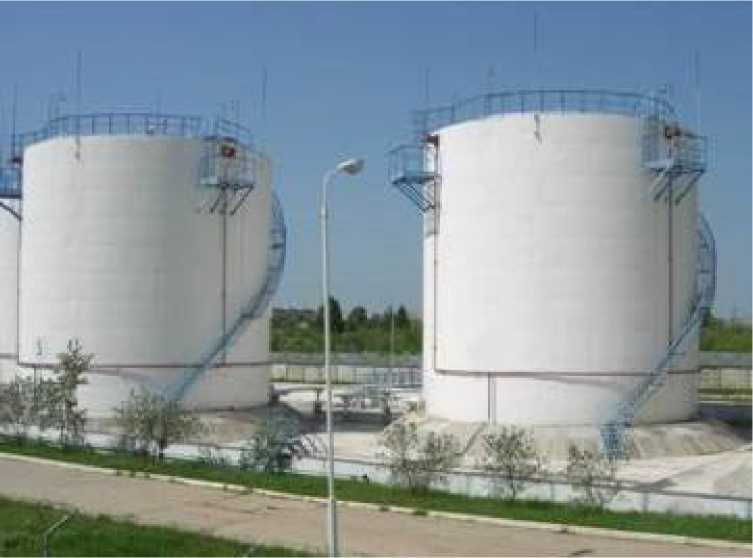

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики
|
Наименование характеристики |
РВС-2000 |
РВСП-2000 |
|
Номер резервуара |
6 |
5 |
|
Номинальная вместимость, м3 |
2000 |
2000 |
|
Габаритные размеры, мм - высота - диаметр |
12285 15180 |
11920 15180 |
|
Рабочая среда |
светлые нефтепродукты | |
|
Пределы допускаемой относительной погрешности вместимости резервуара, % |
±0,2% | |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа |
от -50 до +50 от 84 до 106,7 | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количествово |
|
Резервуар стальной вертикальный цилиндрический |
РВС-2000 (РВСП-2000) |
1 шт. |
|
Паспорт |
1 экз. | |
|
Г радуировочная таблица |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая РНГ 2-го класса точности (регистрационный № 60606-15);
- рулетка измерительная металлическая РНГ 2-го класса точности с грузом (регистрационный № 60606-15);
- линейка измерительная металлическая с диапазоном измерений 0-500 мм (регистрационный № 20048-05);
- толщиномер ультразвуковой УТ-93П (регистрационный № 10479 -03);
- теодолит 3Т2КП (регистрационный № 45283-15);
- штангенциркуль ШЦ-II (регистрационный № 22088-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
Сведения о методах измерений
МН 680-2016 «Масса нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических РВС-2000 и РВСП-2000 по резервной схеме учета на предприятии ООО «Кудьминская нефтебаза», утверждена ОП ГНМЦ ПАО «Нефтеавтоматика» в г. Казань 25.07.2016 г.
Нормативные документы
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
