Системы измерительные управляющие Альбатрос ТанкСупервайзер-2
| Номер в ГРСИ РФ: | 66332-16 |
|---|---|
| Производитель / заявитель: | ЗАО "Альбатрос", г.Москва |
Системы измерительные управляющие Альбатрос ТанкСупервайзер-2 (далее -системы) предназначены для измерения уровня, уровня раздела сред, температуры, избыточного давления, гидростатического давления, плотности, объема и массы нефти и нефтепродуктов в парках резервуаров высотой от 1,5 до 25,0 м.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66332-16 |
| Действует | по 30.12.2026 |
| Наименование | Системы измерительные управляющие |
| Модель | Альбатрос ТанкСупервайзер-2 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 41b4468f-5bbe-25e9-b1b3-faefc146eaaa |
Производитель / Заявитель
ЗАО "Альбатрос", РОССИЯ, г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
66332-16: Описание типа
2021-66332-16.pdf
|
Скачать | 435.4 КБ | |
|
66332-16: Методика поверки
2016-mp66332-16.pdf
|
Скачать | 612.9 КБ |
Описание типа
Назначение
Системы измерительные управляющие Альбатрос ТанкСупервайзер-2 (далее -системы) предназначены для измерения уровня, уровня раздела сред, температуры, избыточного давления, гидростатического давления, плотности, объема и массы нефти и нефтепродуктов в парках резервуаров высотой от 1,5 до 25,0 м.
Описание
Принцип действия системы основан на использовании косвенного метода статических измерений для объемно-массового учета в парках резервуаров согласно ГОСТ Р 8.595-2004.
Система состоит из первичных преобразователей (далее - ПП), располагающихся непосредственно на резервуаре, сигнализаторов предельных (верхнего и нижнего) уровней жидкости в резервуаре (датчики положения уровня ДПУ7, ДПУ8, ДПУ8М), блока местной индикации БМИ (далее - БМИ), осуществляющего опрос ПП и сигнализаторов, расчет и индикацию измеренных параметров, а так же выдачу информации об измеренных параметрах на пульт и пульта стационарного оператора ПОСТ-3 (далее - пульт), собирающего информацию со всех резервуаров, контролируемых системой, производящий расчет, индикацию
и архивирование измеряемых системой параметров, а так же осуществляющей формирование сигналов управления внешними устройствами автоматики. Пульт устанавливается вне взрывоопасных зон помещений и наружной установки. БМИ располагается в непосредственной близости от резервуара;
В качестве ПП в составе системы применяются датчики уровня ультразвуковые ДУУ6, уровнемеры поплавковые ДУУ10 (регистрационный номер 56503-14), измерители температуры многоточечные ДТМ3, плотномеры жидкости ДП1 (регистрационный номер 59097-14), уровнемеры радиоволновые РДУ3 (регистрационный номер 52031-12), уровнемеры тросиковые радиоволновые УТР1 (регистрационный номер 52339-12), преобразователи избыточного давления Альбатрос p20 (регистрационный номер 50673-12), преобразователи (датчиков) давления измерительные EJ* (регистрационный номер 59868-15), датчики положения уровня ДПУ7, ДПУ8 (ДПУ8М).
Знак поверки наносится на свидетельство о поверке и в пп. 6, 7 паспорта.
Общий вид системы представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа ПП представлена на рисунке 2.

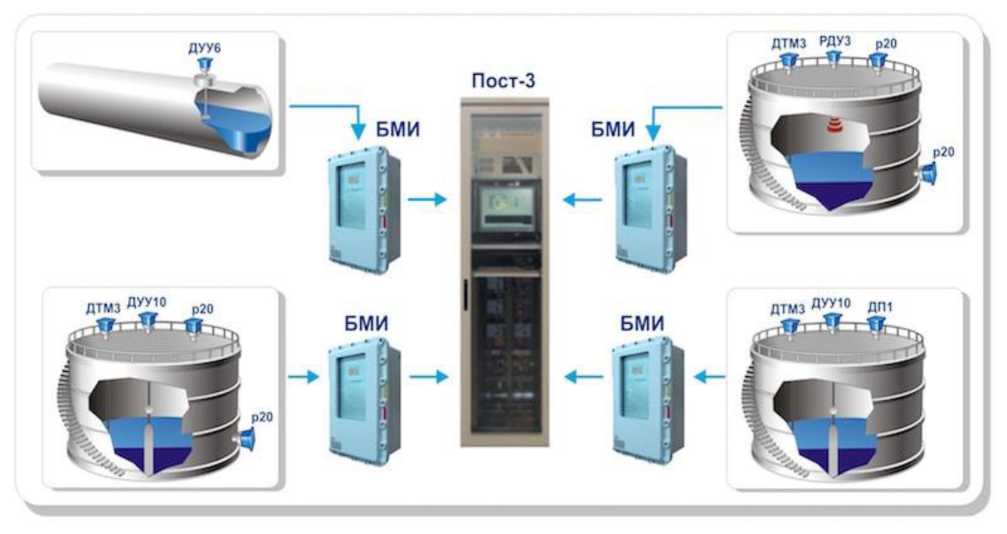

Рисунок 1 - Общий вид системы

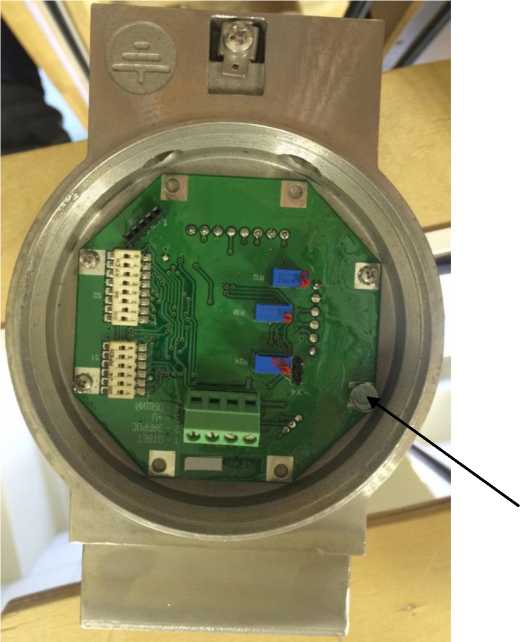

Место нанесения пломбы
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую и метрологически незначимую части. ПО предназначено для сбора измерительной информации, расчета в составе системы основных параметров объемного-массового учета нефти
и нефтепродуктов в резервуарах согласно ГОСТ Р 8.595-2004, формирования сигналов управления внешними устройствами автоматики и организации удаленного программного доступа к данным системы через OPC-интерфейс, а также для предоставления пользователю системы возможность работы с настройками и измерительной информацией.
Номер версии ПО выводится на дисплей пульта системы. Защита от несанкционированного доступа к ПО и настройкам системы ограничивается паролями.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программа управления системой «Альбатрос Танк.Сервер-2» |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
0xaae932ecf8d60e00132a642237b25fea |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 0 до 25000 |
|
Диапазон измерений температуры, °С |
от -45 до +200 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1050 |
|
Диапазон измерений избыточного давления, МПа |
от -0,06 до +60 |
|
Диапазон измерений гидростатического давления, кПа |
от 0 до 61,6 |
|
Пределы допускаемой абсолютной погрешности измерений уровня (уровня раздела сред), мм: ДУУ6 |
±1 (±5) |
|
ДУУ10 |
±0,5 (±0,7; ±1) |
|
РДУ3 |
±1 (±2; ±4; ±6) |
|
УТР1 |
±5 (±10) |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне t, °С ДУУ6 -40 < t < +65 |
±0,5 |
|
ДУУ10 -45 < t < -40 |
±0,7 |
|
-40 < t < +105 |
±0,5 |
|
+105 < t < +120 |
±0,7 |
|
ДТМ3 -45 < t < +125 +125 < t < +200 ДП1 -40 < t < +75 |
±0,75 (±0,2) ±1,2 (±0,2) ±0,5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений избыточного давления для систем в составе ДУУ6 в диапазоне Р, Па -1,87 кПа < P < 2,06 кПа |
±51 |
|
-3,08 кПа < P < 3,27 кПа |
±84 |
|
-6,16 кПа < P < 6,28 кПа |
±168 |
|
Пределы допускаемой абсолютной погрешности измерений гидростатического давления для систем в составе ДУУ6 в диапазоне Р, Па 0 кПа < P < 18,7 кПа |
±20,4 |
|
0 кПа < P < 30,8 кПа |
±33,6 |
|
0 кПа < P < 61,6 кПа |
±67,2 |
|
Пределы допускаемой приведенной погрешности измерений давления для систем в составе ДУУ10 в диапазоне Р, % 0 кПа < P < 2000 кПа |
±1,5 |
|
Пределы допускаемой приведенной погрешности измерений давления системой в составе Альбатрос р20 в диапазоне Р, % -60 кПа < P < 60 кПа |
±0,2 |
|
-100 кПа < Р< 60000 кПа |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерений плотности для систем в составе ДП1, кг/м3 |
±1,1 |
|
Пределы допускаемой относительной погрешности измерений плотности, % |
±0,4 |
|
Пределы допускаемой относительной погрешности измерений массы брутто М, %: М > 120 т |
±0,50 |
|
М < 120 т |
±0,65 |
|
Пределы допускаемой относительной погрешности измерений массы нетто Мн, %: Мн > 120 т |
±0,60 |
|
Мн < 120 т |
±0,75 |
|
Пределы допускаемой относительной погрешности измерений объема (при наличии в резервуаре подтоварной воды), % ДУУ10 |
±0,29 (±0,26) |
|
ДУУ6 |
±0,29 (±0,44) |
|
РДУ3, УТР1 |
±0,34 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С ПП |
от -50 до +85 |
|
БМИ Пульт |
от -45 до +55 от +1 до +45 |
|
Температура транспортирования и хранения, °С |
от -40 до +50 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Срок службы, лет, не менее |
14 |
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-96 ПП, ДПУ, БМИ Пульт |
IP66, IP68 IP20 |
|
Масса системы, кг, не более |
2600 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
410 916 (438+L*) |
|
*- L - длина ЧЭ ПП, определяемая при заказе, мм. | |
Знак утверждения типа
наносится на шильдики, которые расположены в верхней части лицевой панели пульта «ПОСТ-3» системы, методом шелкографии и на титульные листы эксплуатационной документации типографским методом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Система измерительная управляющая в составе: Пульт оператора стационарный Блок местной индикации Комплект ПП Комплект ДПУ |
Альбатрос ТанкСупервайзер-2 «ПОСТ-3» БМИ |
1 шт. 1 шт. Общее количество БМИ -не более 16 Общее количество ПП, подключаемых к каждому БМИ системы, определяется при заказе, но не более 6 шт. Общее количество ДПУ, подключаемых к каждому БМИ системы, определяется при заказе, но не более 2 шт. |
|
Руководство по эксплуатации |
УНКР.421417.009 РЭ |
1 экз. |
|
Методика поверки |
МП 208-010-2016 |
1 экз. |
|
Паспорт |
УНКР.421417.009 ПС |
1 экз. |
|
Сопроводительная документация компьютера панельного |
1 экз. | |
|
Сопроводительная документация источника бесперебойного питания из состава пульта |
1 экз. | |
|
Ключ доступа к шкафу пульта |
1 шт. |
|
Тара транспортная (для упаковки пульта) |
1 шт. | |
|
Компакт-диск с дистрибутивом Microsoft Windows 8.1 Professional Rus |
1 шт. | |
|
Компакт-диск с дистрибутивом Microsoft Office 2016 Professional Rus |
1 шт. | |
|
Наименование |
Обозначение |
Кол-во |
|
Руководство оператора «Альбатрос Танк.Сервер-2» |
УНКР.01005-10 34 01 |
1 экз. |
|
Руководство программиста «Альбатрос Танк.Сервер-2» |
УНКР.01005-10 33 01 |
1 экз. |
|
Руководство системного программиста «Альбатрос Танк.Сервер-2» |
УНКР.01005-10 32 01 |
1 экз. |
|
Компакт-диск с дистрибутивом программного обеспечения системы |
1 шт. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ТУ 4252-005-29421521-14 Система измерительная управляющая Альбатрос
ТанкСупервайзер-2. Технические условия
