Комплексы измерительные автоматизированного учета алкогольной продукции ALCOSPOT-M

Назначение

Комплексы измерительные автоматизированного учета алкогольной продукции «ALCOSPOT-M» (далее - комплексы) предназначены для измерений объема спирта и спиртосодержащей алкогольной продукции (водок, коньяков, виски, бренди, ликёров, вин, игристых вин, виноматериалов, пива, напитков на основе пива и т.д.), объемной концентрации (крепости), объема безводного спирта, содержащегося в измеряемой жидкости, температуры жидкости, учёта количества готовой продукции, разлитой в потребительскую тару, а также формирования и передачи информации в Единую государственную автоматизированную систему учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции (ЕГАИС).

Описание

Принцип действия комплексов основан на измерении массы, объема, плотности и температуры измеряемой среды с помощью массовых или электромагнитных расходомеров и последующем расчете в устройстве сбора, обработки и передачи данных УСПД (далее - УСПД) объемов и концентрации этилового спирта в измеряемой жидкости.

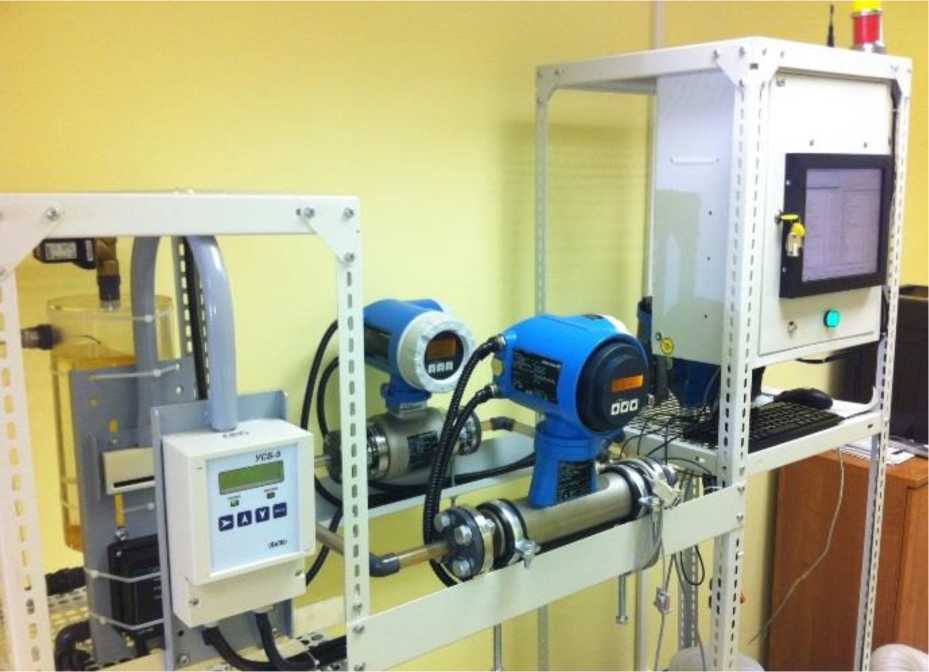

Комплексы состоят из УСПД с подключенными к нему массовыми или электромагнитными расходомерами, отсечными клапанами и счетчиками бутылок.

УСПД представляет собой настенный шкаф в составе: промышленный компьютер с локальным архивом, сенсорный монитор для отображения параметров и управления, модем приборной сети HART, источник бесперебойного питания, модуль дискретного ввода-вывода, измеритель температуры для подключения термопреобразователей (в случае необходимости), считыватель смарт-карт и блок аварийной индикации.

Комплексы в зависимости от комплектации могут включать в себя:

- расходомеры массовые Promass (регистрационный № 15201-11, № 57484-14, № 68358-17); расходомеры электромагнитные Promag (регистрационный № 14589-14, № 61467-15, № 67922-17); расходомеры-счетчики массовые Optimass (регистрационный № 50998-12, № 53804-13); расходомеры-счетчики электромагнитные Optiflux (регистрационный № 40075-13); расходомеры-счетчики массовые SITRANS F C (регистрационный № 52346-12); расходомеры-счетчики электромагнитные SITRANS FM (регистрационный № 61306-15); счетчики-расходомеры ЭМИС-МАСС 260 (регистрационный № 42953-15, № 77657-20); расходомеры электромагнитные ЭМИС-МАГ 270 (регистрационный № 54036-13, № 86201-22); счетчики-расходомеры массовые Micro Motion (регистрационный № 45115-16, № 71393-18); расходомеры-счетчики электромагнитные ВЗЛЕТ ТЭР (регистрационный № 86321-22).

- клапанная пара (отсечные клапаны);

- термопреобразователи ДТС (регистрационный №    28354-10) либо

термопреобразователи TR (регистрационный № 49519-12) (в случае отсутствия встроенного в расходомер термопреобразователя, либо несоответствии его точности установленным нормам);

- счетчики штучного учета бутылок типа УСБ-5 или аналогичные (при необходимости).

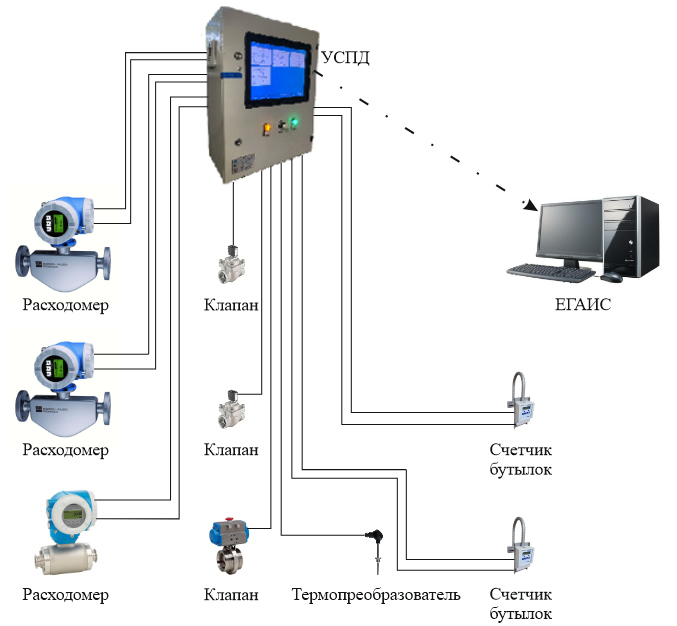

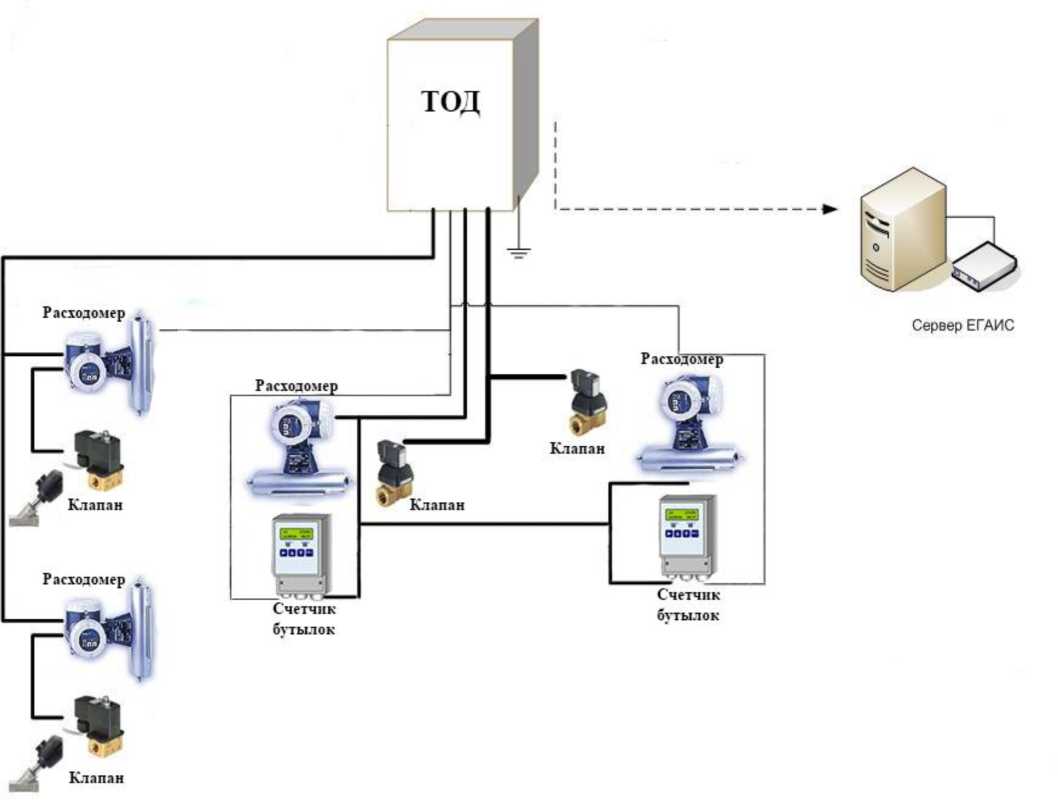

Структурная схема комплекса приведена на рис.1.

Рисунок 1 - Структурная схема измерительного автоматизированного учета алкогольной продукции «ALCOSPOT-M»

При применении массовых расходомеров объём измеряемой среды определяется в соответствии с прошедшей через расходомер измеренной массы измеряемой среды, его плотности и температуры. Плотность среды измеряется резонансным методом: значение частоты резонирующих измерительных трубок расходомера соответствует определённому значению плотности продукта. Температура среды измеряется встроенным в расходомер термосопротивлением или термопреобразователем установленном на трубопроводе. Концентрацию этилового спирта в процентах по объему и объем безводного спирта в готовой продукции определяются в УСПД комплекса с применением алгоритмов пересчёта, согласно данным зависимости концентрации от температуры и плотности (в т.ч. по ГОСТ 3639-79).

Температуру измеряют термопреобразователем ДТС и/или TR установленном на трубопроводе либо встроенным в расходомер термопреобразователем.

Измеренные и рассчитанные параметры измеряемой среды отображаются на экране операторской панели УСПД, архивируются в локальном архиве УСПД и могут быть переданы другим пользователям (ЕГАИС, локальная сеть потребителя комплекса и т.п.).

Каждый комплекс может обслуживать до десяти точек учёта.

В зависимости от комплектации комплексы имеют следующие варианты исполнения:

1) Исполнение 1 - для измерений объема готовой продукции в декалитрах, измерений объема безводного (100-процентного) спирта в готовой продукции в декалитрах, концентрации безводного спирта в готовой продукции в процентах и количество готовой продукции, разлитой в потребительскую тару (при необходимости) в следующих видах продукции:

- этилового спирта, в т.ч. денатурированного;

- спиртосодержащей продукции (в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др.);

- алкогольной продукции (в т.ч. водки, коньяки, бренди, виски и т.д.).

В состав исполнения 1 входят: УСПД, массовые расходомеры, счетчики бутылок (при необходимости), отсечные клапаны и термопреобразователи ДТС и/или TR (при необходимости);

2) Исполнение 2 - комплексы, осуществляющие измерение и учет объема готовой продукции в декалитрах и количество готовой продукции, разлитой в потребительскую тару.

В состав исполнения 2 входят: УСПД, электромагнитные расходомеры, счетчики бутылок (при необходимости), отсечные клапаны и термопреобразователи ДТС и/или TR;

3) Исполнение 3 - комплексы, когда измеряемой средой является алкогольная, спиртосодержащая продукция, вина и виноматериалы и т.п., но точки учета комплектуются как массовыми расходомерами, так и электромагнитными, в зависимости от измеряемой среды на точке учета.

В состав исполнения 3 входят: УСПД, массовые и электромагнитные расходомеры, счетчики бутылок (при необходимости), отсечные клапаны, термопреобразователи ДТС или TR (при необходимости).

Комплексы осуществляют следующие функции:

- сбор первичных данных от расходомеров по приборной шине;

- измерение массы и (или) объёма измеряемой среды;

- при работе с этиловым спиртом, алкогольной и спиртосодержащей продукцией фиксацию с заданным интервалом параметров измеряемой среды в собственном локальном архиве, в том числе:

- измеренный объем продукта, приведенный к 20 °С;

- измеренный объем продукта при текущей температуре;

- измеренный объем безводного спирта в продукте, приведенный к 20 °С;

- объемную концентрацию спирта (крепость) в продукте (при применении массового расходомера)

- учёт готовой продукции в штуках (при применении счётчика бутылок);

- температуру измеряемой среды;

- время измерений параметров;

- местную индикацию вышеуказанных параметров на операторской панели;

- сохранение ранее измеренных значений при отключении питания комплекса с отметкой в памяти с момента отключения;

- передачу данных из локального архива по запросу внешних клиентов;

- регистрацию показаний расходомеров (масса, температура, расход, плотность и объем);

- опрос промышленного компьютера и передачу данных локального архива потребителю по независимому и защищенному от воздействия со стороны контролируемого предприятия каналу связи;

- индикацию сбоев в работе и готовности к работе;

- блокировку линий учета клапанами в случаях отключения электропитания комплекса и в режиме «Остановка».

Локальный архив комплекса расположен в специальном каталоге промышленного компьютера. Он является первичным источником данных для ЕГАИС, обеспечивая безусловную сохранность своего содержимого безотносительно от текущего состояния комплекса.

Время хранения данных в локальном архиве составляет не менее 5 лет.

Продолжительность автономной работы, в случае аварийных сбоев в его электроснабжении, без подключения внешней нагрузки, составляет не менее 20 минут после окончания подачи электропитания при полной зарядке аккумулятора источника бесперебойного питания.

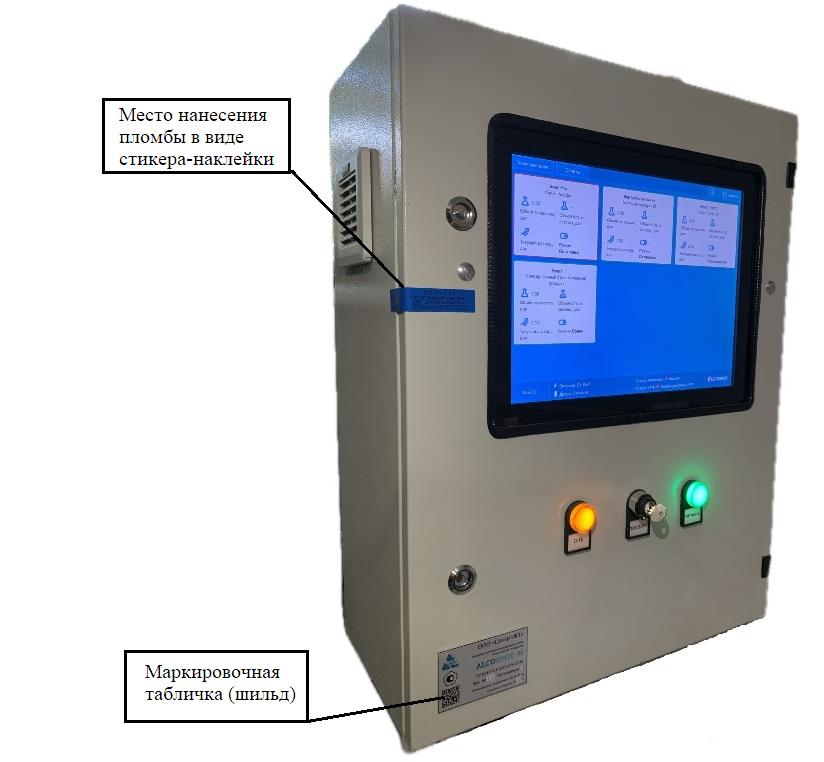

Для предотвращения несанкционированной настройки и вмешательства в УСПД и программное обеспечение комплекса передняя панель УСПД пломбируется с помощью стикера-наклейки (Рис. 2).

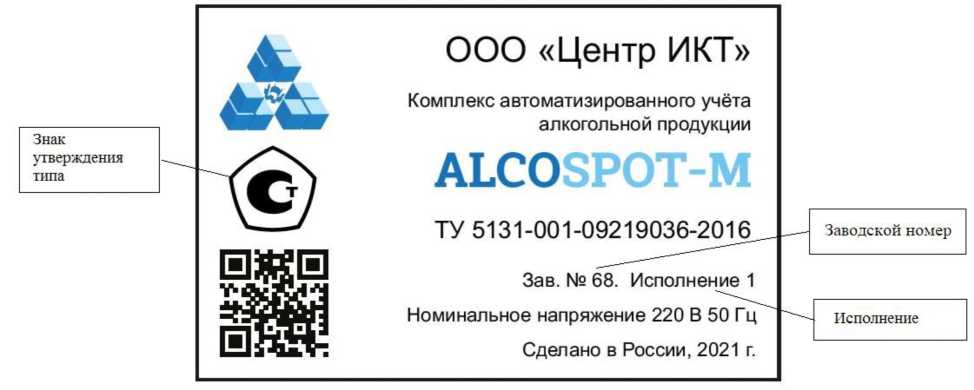

Идентификационные данные комплекса (заводской (серийный) номер в виде цифрового обозначения, исполнение, год выпуска) наносятся на металлическую маркировочную табличку (шильд) с помощью ударного клейма. Остальная информация наносится методом трафаретной печати. Знак утверждения типа располагается в левой части шильда под логотипом. Эскиз таблички представлен на рисунке 3.

Рисунок 2 - Общий вид УСПД комплекса с указанием места пломбировки и маркировочной таблички

Рисунок 3 - Маркировочная табличка (шильд)

Программное обеспечение

Программное обеспечение комплексов по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.

ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение разделено на:

- метрологически значимую часть;

- метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули, осуществляющие представление измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.

Программное обеспечение защищено системой радиочастотной идентификации RFID (считывателя смарт-карт). Защита ПО производится при помощи активации программного обеспечения, информации о пользователе) и является уникальным. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Влияние на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствует.

Идентификационные данные ПО приведены в таблице 1.

аблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий», в соответствии с Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 2.

аблица 2

аблица 3 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта и на шильд УСПД типографским способом.

Комплектность

аблица 4

Сведения о методах измерений

приведены в руководстве по эксплуатации РЭ-09219036-01-2025 комплекса «ALCOSPOT-M» в разделе «Использование по назначению».

Нормативные документы

Постановление Правительства РФ от 31.12.2020   №2466 «О ведении

и функционировании единой государственной автоматизированной информационной системы учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции»

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Росстандарта от 29 января 2026 г. № 147 «Об утверждении государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 к и государственной поверочной схемы для средств измерений температуры»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 5131-001-09219036-2016 с изменением 1. Комплексы измерительные автоматизированного учета алкогольной продукции «ALCOSPOT-M» Технические условия
