Измерители крутящего момента силы (моментомеры) переносные электронные ТС605 МЭПЭ
| Номер в ГРСИ РФ: | 66399-17 |
|---|---|
| Категория: | Моментомеры |
| Производитель / заявитель: | ООО "Тестсистемы", г.Иваново |
Измерители крутящего момента силы (моментомеры) переносные электронные ТС 605 МЭПЭ (далее - измерители) предназначены для измерения крутящего момента силы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66399-17 |
| Действует | по 19.01.2027 |
| Наименование | Измерители крутящего момента силы (моментомеры) переносные электронные |
| Модель | ТС605 МЭПЭ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 48d3bc1a-32fd-6694-58ad-a063a8abb746 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы»), г. Иваново
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 50 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
66399-17: Описание типа
2024-66399-17.pdf
|
Скачать | 658.6 КБ | |
|
66399-17: Методика поверки
2021-mp66399-17.pdf
|
Скачать | 70 КБ |
Описание типа
Назначение
Измерители крутящего момента силы (моментомеры) переносные электронные ТС 605 МЭПЭ (далее - измерители) предназначены для измерения крутящего момента силы.
Описание
Принцип действия измерителей основан на преобразовании момента силы, приложенного к упругому элементу тензорезисторного датчика, в электрический сигнал, изменяющийся
пропорционально приложенному моменту силы.
Полученный сигнал по соединительному кабелю поступает на пульт оператора, обрабатывается и выводится на жидкокристаллическое табло в единицах крутящего момента силы.
Конструктивно измерители состоят из тензорезисторного датчика измерителя крутящего момента силы (далее - датчик ИКМС), пульта оператора, с которым датчик ИКМС соединяется при помощи кабеля, и адаптера для сетевого питания.
Измерители могут быть укомплектованы программно-техническим комплексом в составе: персональный компьютер, принтер, линия связи для подключения к пульту оператора и программное обеспечение.
Модификации измерителей отличаются метрологическими характеристиками, формой упругого элемента датчика ИКМС, габаритными размерами и массой.
Модификации измерителей имеют обозначение:
«Измеритель крутящего момента силы (моментомер) переносной электронный ТС605 МЭПЭ-Х-Y-Z УХЛ-4.2, ТУ4273-025-99369822-16»,
где ТС605 - номер проекта предприятия разработчика измерителя;
Х - параметр обозначения верхнего предела измерения крутящего момента силы Ме;
Y - параметр обозначения варианта исполнения тензорезисторного датчика ИКМС;
Z - параметр обозначения пределов допускаемой погрешности измерения крутящего момента силы в выбранном диапазоне измерений.
Внешний вид измерителя приведён на рисунке 1, внешний вид пульта оператора -на рисунке 2, варианты исполнения упругого элемента датчиков ИКМС - на рисунке 3.
Рисунок 1 - Общий вид средства измерений
Рисунок 2 - Внешний вид пульта оператора с изображением версии программного обеспечения
Исполнение 11
Исполнение 12
Исполнение 13
Исполнение 14
Исполнение 21
Исполнение 22
Исполнение 31
Исполнение 32
Исполнение 33

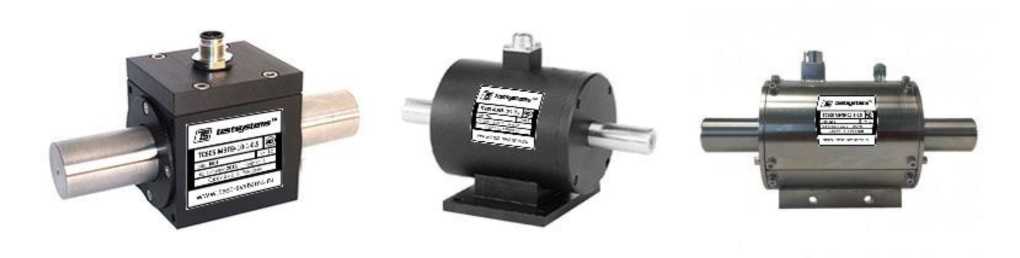

Исполнение 41
Исполнение 42
Исполнение 43
Рисунок 3 - Варианты исполнения упругого элемента датчиков ИКМС
Место пломбировки пульта оператора от несанкционированного доступа после поверки
приведено на рисунке 4.
Вариант 1
Вариант 2
Пломбировка оттиском клейма
Пломбировка невосстанавливаемой наклейкой
Рисунок 4 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей встроено в пульт оператора и жестко привязано к электрической схеме. ПО выполняет функции по сбору, передаче, обработке, хранению и представлению измерительной информации. Корпус пульта оператора защищен заводской невосстанавливаемой наклейкой. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после поверки измерителя крутящего момента силы без нарушения пломбы (Рисунок 4). В измерителях предусмотрена защита от несанкционированного изменения установленных регулировок (юстировки) административным паролем, который необходимо ввести с клавиатуры пульта оператора при проведении работ по юстировке моментомера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Р 1.01N |
|
Номер версии (идентификационный номер) ПО* |
1.01N.XX |
|
Цифровой идентификатор ПО |
0X7462 |
|
Другие идентификационные данные (если имеются) |
CRC16 |
|
*Номер версии (идентификационный номер) ПО не ниже указанного | |
Идентификация программы: после включения на табло пульта оператора отображается номер версии ПО, затем цифровой идентификатор ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние программного обеспечения
на метрологические характеристики учтено при нормировании метрологических характеристик.
Технические характеристики
Диапазоны и погрешность измерений крутящего момента силы для модификаций измерителей приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Модификации измерителей |
Диапазоны измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | ||||||
|
Нижний предел измерения, Ма |
Верхний предел измерения, Ме | |||||||
|
ТС605 МЭПЭ-Х-11- Z ТС605 МЭПЭ-Х-14- Z |
10,0 |
100,0 |
- |
- |
±0,4 |
±1,0 |
±2,0 |
±5,0 |
|
20,0 |
200,0 | |||||||
|
50,0 |
500,0 | |||||||
|
100,0 |
1000,0 | |||||||
|
200,0 |
2000,0 | |||||||
|
400,0 |
4000,0 | |||||||
|
500,0 |
5000,0 | |||||||
|
1000,0 |
10000,0 | |||||||
|
2000,0 |
20000,0 | |||||||
|
ТС605 МЭПЭ-Х-12- Z |
0,1 |
1,0 |
- |
- |
±0,4 |
±1,0 |
±2,0 |
±5,0 |
|
0,2 |
2,0 | |||||||
|
0,3 |
3,0 | |||||||
|
0,5 |
5,0 | |||||||
|
1,0 |
10,0 | |||||||
|
2,0 |
20,0 | |||||||
|
3,0 |
30,0 | |||||||
|
5,0 |
50,0 | |||||||
|
10,0 |
100,0 | |||||||
|
15,0 |
150,0 | |||||||
|
20,0 |
200,0 | |||||||
|
25,0 |
250,0 | |||||||
|
30,0 |
300,0 | |||||||
|
50,0 |
500,0 | |||||||
|
100,0 |
1000,0 | |||||||
|
200,0 |
2000,0 | |||||||
|
300,0 |
3000,0 | |||||||
|
500,0 |
5000,0 | |||||||
|
1000,0 |
10000,0 | |||||||
|
2000,0 |
20000,0 | |||||||
|
ТС605 МЭПЭ-Х-13- Z |
10,0 |
50,0 |
±0,1 |
±0,2 |
±0,4 |
±1,0 |
±2,0 |
±5,0 |
|
20,0 |
100,0 | |||||||
|
40,0 |
200,0 | |||||||
|
100,0 |
500,0 | |||||||
|
200,0 |
1000,0 | |||||||
|
400,0 |
2000,0 | |||||||
|
600,0 |
3000,0 | |||||||
|
1000,0 |
5000,0 | |||||||
Продолжение таблицы 2
|
ТС605 МЭПЭ-Х-21- Z |
0,1 |
1,0 |
- |
- |
- |
±1,0 |
±2,0 |
±5,0 |
|
0,2 |
2,0 | |||||||
|
0,3 |
3,0 | |||||||
|
0,5 |
5,0 | |||||||
|
1,0 |
10,0 | |||||||
|
2,0 |
20,0 | |||||||
|
3,0 |
30,0 | |||||||
|
5,0 |
50,0 | |||||||
|
10,0 |
100,0 | |||||||
|
15,0 |
150,0 | |||||||
|
20,0 |
200,0 | |||||||
|
25,0 |
250,0 | |||||||
|
30,0 |
300,0 | |||||||
|
50,0 |
500,0 | |||||||
|
100,0 |
1000,0 | |||||||
|
200,0 |
2000,0 | |||||||
|
300,0 |
3000,0 | |||||||
|
500,0 |
5000,0 | |||||||
|
1000,0 |
10000,0 | |||||||
|
2000,0 |
20000,0 | |||||||
|
ТС605 МЭПЭ-Х-22- Z |
0,3 |
3,0 |
- |
- |
- |
±1,0 |
±2,0 |
±5,0 |
|
0,5 |
5,0 | |||||||
|
1,0 |
10,0 | |||||||
|
2,0 |
20,0 | |||||||
|
3,0 |
30,0 | |||||||
|
5,0 |
50,0 | |||||||
|
10,0 |
100,0 | |||||||
|
20,0 |
200,0 | |||||||
|
25,0 |
250,0 | |||||||
|
30,0 |
300,0 | |||||||
|
50,0 |
500,0 | |||||||
|
100,0 |
1000,0 | |||||||
|
200,0 |
2000,0 | |||||||
|
300,0 |
3000,0 | |||||||
|
500,0 |
5000,0 | |||||||
|
1000,0 |
10000,0 | |||||||
|
2000,0 |
20000,0 | |||||||
|
ТС605 МЭПЭ-Х-31- Z |
0,2 |
1,0 |
±0,1 |
±0,2 |
±0,4 |
±1,0 |
±2,0 |
±5,0 |
|
0,4 |
2,0 | |||||||
|
1,0 |
5,0 | |||||||
|
2,0 |
10,0 | |||||||
|
4,0 |
20,0 | |||||||
|
10,0 |
50,0 | |||||||
|
20,0 |
100,0 | |||||||
|
40,0 |
200,0 | |||||||
|
50,0 |
250,0 | |||||||
|
60,0 |
300,0 |
Продолжение таблицы 2
|
100,0 |
500,0 | |||||||
|
200,0 |
1000,0 | |||||||
|
400,0 |
2000,0 | |||||||
|
600,0 |
3000,0 | |||||||
|
1000,0 |
5000,0 | |||||||
|
ТС605 МЭПЭ-Х-32- Z |
0,1 |
1,0 |
- |
- |
±0,4 |
±1,0 |
±2,0 |
±5,0 |
|
0,2 |
2,0 | |||||||
|
0,3 |
3,0 | |||||||
|
0,5 |
5,0 | |||||||
|
1,0 |
10,0 | |||||||
|
2,0 |
20,0 | |||||||
|
3,0 |
30,0 | |||||||
|
5,0 |
50,0 | |||||||
|
10,0 |
100,0 | |||||||
|
20,0 |
200,0 | |||||||
|
50,0 |
500,0 | |||||||
|
100,0 |
1000,0 | |||||||
|
200,0 |
2000,0 | |||||||
|
500,0 |
5000,0 | |||||||
|
ТС605 МЭПЭ-Х-33- Z |
4,0 |
20,0 |
±0,1 |
±0,2 |
±0,4 |
±1,0 |
±2,0 |
±5,0 |
|
6,0 |
30,0 | |||||||
|
10,0 |
50,0 | |||||||
|
20,0 |
100,0 | |||||||
|
30,0 |
150,0 | |||||||
|
40,0 |
200,0 | |||||||
|
50,0 |
250,0 | |||||||
|
60,0 |
300,0 | |||||||
|
100,0 |
500,0 | |||||||
|
200,0 |
1000,0 | |||||||
|
400,0 |
2000,0 | |||||||
|
600,0 |
3000,0 | |||||||
|
1000,0 |
5000,0 | |||||||
|
2000,0 |
10000,0 | |||||||
|
4000,0 |
20000,0 | |||||||
|
ТС605 МЭПЭ-Х-41- Z ТС605 МЭПЭ-Х-42- Z |
0,5 |
5,0 |
- |
- |
- |
±1,0 |
±2,0 |
±5,0 |
|
1,0 |
10,0 | |||||||
|
2,0 |
20,0 | |||||||
|
5,0 |
50,0 | |||||||
|
10,0 |
100,0 | |||||||
|
20,0 |
200,0 | |||||||
|
25,0 |
250,0 | |||||||
|
50,0 |
500,0 | |||||||
|
100,0 |
1000,0 | |||||||
|
200,0 |
2000,0 | |||||||
|
300,0 |
3000,0 | |||||||
|
500,0 |
5000,0 |
Продолжение таблицы 1
|
ТС605 МЭПЭ-Х-43- Z |
1,0 |
10,0 |
- |
- |
- |
±1,0 |
±2,0 |
±5,0 |
|
2,0 |
20,0 | |||||||
|
5,0 |
50,0 | |||||||
|
10,0 |
100,0 | |||||||
|
20,0 |
200,0 | |||||||
|
50,0 |
500,0 | |||||||
|
100,0 |
1000,0 | |||||||
|
200,0 |
2000,0 | |||||||
|
300,0 |
3000,0 | |||||||
|
500,0 |
5000,0 |
Основные параметры и размеры приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Номинальная цена единицы наименьшего разряда, не более, % от верхнего предела измерения для модификаций измерителей: ТС605 МЭПЭ-Х^-0,1 |
0,01 |
|
ТС605 МЭПЭ-Х^-0,2 |
0,02 |
|
ТС605 МЭПЭ-Х^-0,4 |
0,02 |
|
ТС605 МЭПЭ-Х^-1,0 |
0,05 |
|
ТС605 МЭПЭ-Х^-2,0 |
0,04 |
|
ТС605 МЭПЭ-Х^-5,0 |
0,1 |
|
Габаритные размеры пульта оператора, мм, не более: | |
|
- длина |
210 |
|
- ширина |
95 |
|
- высота |
45 |
|
Масса пульта оператора, кг, не более |
0,4 |
|
Напряжение питания, В, частотой (50±1) Гц |
230±10 % |
|
Потребляемая мощность, Вт, не более |
6 |
|
Условия эксплуатации: - рабочий диапазон температур, °С |
от +15 до + 35 |
|
- относительная влажность в рабочем диапазоне температур, % |
от 45 до 80 |
|
Средний срок службы, лет |
10 |
Верхние пределы измерения для модификаций измерителей, а также масса и габаритные размеры тензорезисторных датчиков ИКМС приведены в таблице 4.
Таблица 4
|
Модификация измерителя. Параметр X. |
Верхний предел измерений, Н^м |
Масса, кг, не более |
Габаритные размеры, мм, не более | ||
|
Длина |
Ширина |
Высота | |||
|
ТС 605 МЭПЭ-1- Y - Z |
1 |
0,3 |
180 |
40 |
60 |
|
ТС 605 МЭПЭ-2- Y - Z |
2 |
0,3 |
180 |
40 |
60 |
|
ТС 605 МЭПЭ-3- Y - Z |
3 |
0,3 |
180 |
40 |
60 |
|
ТС 605 МЭПЭ-5- Y - Z |
5 |
0,3 |
180 |
40 |
60 |
|
ТС 605 МЭПЭ-10- Y - Z |
10 |
3,0 |
236 |
46 |
45 |
|
ТС 605 МЭПЭ-20- Y - Z |
20 |
3,0 |
236 |
46 |
45 |
|
ТС 605 МЭПЭ-30- Y - Z |
30 |
3,0 |
236 |
46 |
45 |
|
ТС 605 МЭПЭ-50- Y - Z |
50 |
3,0 |
236 |
46 |
45 |
|
ТС 605 МЭПЭ-100- Y - Z |
100 |
8 |
240 |
150 |
45 |
|
ТС 605 МЭПЭ-150- Y - Z |
150 |
8 |
240 |
150 |
45 |
|
ТС 605 МЭПЭ-200- Y - Z |
200 |
8 |
240 |
150 |
45 |
|
ТС 605 МЭПЭ-250- Y - Z |
250 |
15 |
302 |
162 |
70 |
|
ТС 605 МЭПЭ-300- Y - Z |
300 |
15 |
302 |
162 |
70 |
|
ТС 605 МЭПЭ-500- Y - Z |
500 |
15 |
302 |
162 |
70 |
|
ТС 605 МЭПЭ-1000- Y - Z |
1000 |
15 |
302 |
162 |
70 |
|
ТС 605 МЭПЭ-2000- Y - Z |
2000 |
25 |
336 |
176 |
80 |
|
ТС 605 МЭПЭ-3000- Y - Z |
3000 |
25 |
336 |
176 |
80 |
|
ТС 605 МЭПЭ-5000- Y - Z |
5000 |
25 |
336 |
176 |
80 |
|
ТС 605 МЭПЭ-10000- Y - Z |
10000 |
55 |
445 |
185 |
130 |
|
ТС 605 МЭПЭ-20000- Y - Z |
20000 |
110 |
513 |
193 |
160 |
Знак утверждения типа
наносится типографским способом на маркировочные таблички, закрепленные на корпусе датчика ИКМС, на тыльной стороне пульта оператора, на лицевой стороне футляра и на титульном листе руководства по эксплуатации.
Комплектность
Таблица 5 - комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|

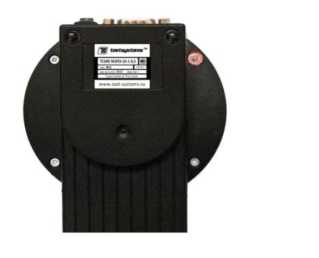

Измеритель крутящего момента силы (моментомеры) переносной электронный |
ТС605 МЭПЭ (модификация по заказу) |
1 компл. |
|
Футляр |
1 шт. | |
|
Руководство по эксплуатации |
ТС605.000.000РЭ |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы;
ГОСТ Р 8.796-2012 ГСИ. Измерители крутящего момента силы. Методика поверки;
ТУ4273-025-99369822-16 Измерители крутящего момента силы (моментомеры) переносные электронные ТС 605 МЭПЭ. Технические условия.
Другие Моментомеры
