Система измерений количества и показателей качества нефти ООО "Газпромнефть-Оренбург"
| Номер в ГРСИ РФ: | 66433-17 |
|---|---|
| Производитель / заявитель: | ООО "ИМС Индастриз", г.Москва |
Система измерений количества и показателей качества нефти ООО «Газпромнефть -Оренбург» (далее - система) предназначена для автоматизированных измерений массы нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66433-17 | ||||||
| Наименование | Система измерений количества и показателей качества нефти ООО "Газпромнефть-Оренбург" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 647d3174-652f-8d1f-5258-93873bc56594 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "ИМС Индастриз", г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
66433-17: Описание типа
2024-66433-17.pdf
|
Скачать | 315.8 КБ | |
|
66433-17: Методика поверки
2024-mp66433-17.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти
ООО «Г азпромнефть - Оренбург» (далее - СИКН) предназначена для динамических измерений массы нефти, транспортируемой по трубопроводу за отчетный интервал времени.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти. Выходные сигналы счетчиков-расходомеров массовых, преобразователей температуры, давления, плотности, объемной доли воды в нефти по линиям связи поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.
СИКН состоит из узла фильтров, узла измерительных линий, узла измерений показателей качества нефти, системы сбора, обработки информации и управления, узла подключения передвижной поверочной установки и системы дренажа нефти.
В состав СИКН входят измерительные компоненты, приведенные в таблице 1.
Таблица 1 - Измерительные компоненты
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion модификации CMF 400 (далее - СРМ) |
45115-10 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Преобразователи измерительные Rosemount 644 |
56381-14 |
|
Преобразователи давления измерительные EJA |
14495-09 |
|
Преобразователи давления измерительные EJX |
28456-09 |
|
Преобразователь плотности жидкости измерительный модели 7845 |
52638-13 |
Продолжение таблицы 1
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Комплекс измерительно-вычислительный ИМЦ-07 (далее - ИВК) |
53852-13 |
|
Расходомер ультразвуковой UFM 3030 |
48218-11 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих основных функций:
- автоматические измерения массового расхода и массы брутто нефти прямым методом динамических измерений за установленные интервалы времени в рабочем диапазоне расхода, температуры, давления, плотности по каждой измерительной линии и СИКН в целом;
- автоматизированные вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной лаборатории по каждой измерительной линии и СИКН в целом;
- автоматические измерения плотности нефти;
- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- контроль метрологических характеристик рабочих СРМ по контрольно-резервному СРМ, применяемому в качестве контрольного;
- автоматический и ручной отбор проб нефти в соответствии с требованиями ГОСТ 14921-2018 «Газы углеводородные сжиженные. Методы отбора проб» и ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль технологических параметров нефти в СИКН, их индикацию и сигнализацию нарушений установленных границ;
- регистрацию и хранение результатов измерений, формирование отчетов;
- защиту информации от несанкционированного доступа программными средствами.

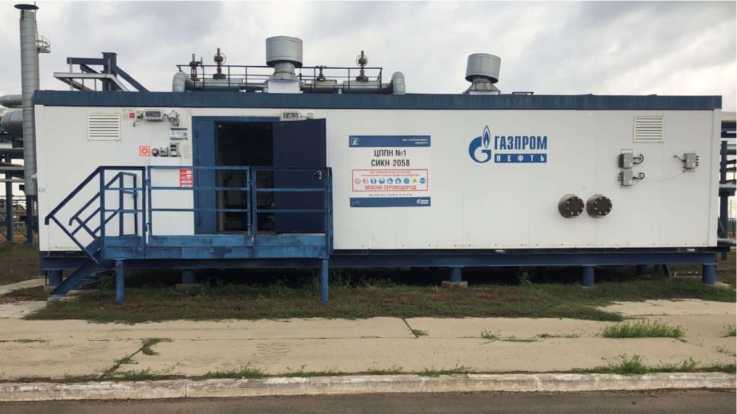

Общий вид СИКН приведен на рисунке 1.
Нанесение знака поверки на СИКН не предусмотрено.
Пломбирование СИКН не предусмотрено.
Заводской номер СИКН нанесен на маркировочную табличку, закрепленную внутри блока СИКН, методом металлографики.
Рисунок 1 - Общий вид СИКН
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. Идентификационные данные ПО ИВК и АРМ оператора приведены в таблице 2.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Метрологические характеристики СИКН нормированы с учетом влияния ПО.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
ПО АРМ оператора |
ПО ИВК | |||
|
Идентификационное наименование ПО |
ArmA.dll |
ArmMX.dll |
ArmF.dll |
EMC07.exe |
|
Номер версии (идентификационный номер) ПО |
4.0.0.1 |
4.0.0.1 |
4.0.0.1 |
РХ.7000.01.01 |
|
Цифровой идентификатор ПО |
8B71AF71 |
30747EDB |
F8F39210 |
7A70F3CC |
Технические характеристики
Метрологические и основные технические характеристики СИКН приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти*, т/ч (м3/ч) |
от 30 (35) до 300 (400) |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
* Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий, шт. |
3 (2 рабочие, 1 контрольно-резервная) |
|
Режим работы СИКН |
непрерывный |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38, трехфазное; 220±22, однофазное 50±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - температура воздуха в помещении блочно-модульного здания в комплекте с теплоизолирующим шкафом блока технологического, °С, не ниже - температура воздуха в помещении операторной, °С, не ниже - температура воздуха в помещении электрощитовой, °С, не ниже |
от -43 до +42 +10 +21 +5 |
|
Потребляемая мощность, кВт, не более |
11,99 |
|
Габаритные размеры блока технологического, мм, не более: - длина - ширина - высота |
6710 12000 4400 |
|
Масса, кг, не более |
29000 |
|
Средний срок службы, лет, не менее |
20 |
|
Параметры измеряемой среды | |
|
Измеряемая среда |
нефть нестабильная по СТО 51-526 «Нефть нестабильная Восточного участка Оренбургского нефтегазоконденсатного месторождения. Стандарт организации» |
|
Избыточное давление измеряемой среды, МПа: - рабочее - максимально допустимое |
от 1,5 до 5,0 6,3 |
|
Температура измеряемой среды, °С |
от +10 до +40 |
|
Плотность измеряемой среды, кг/м3: - при температуре 10 °С - при температуре 35 °С |
850 750 |
|
Вязкость кинематическая измеряемой среды, мм2/с (сСт), не более |
12 |
|
Массовая доля воды, %, не более |
0,5 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
400 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Содержание свободного газа |
не допускается |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти ООО «Газпромнефть - Оренбург», заводской № 165 |
- |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в инструкции 0698.01.00.000 ИС. МИ «ГСИ. Масса нестабильной нефти. Методика измерений с применением системы измерений количества и показателей качества нефти ЗАО «Газпром нефть Оренбург» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений под номером ФР.1.29.2016.24716).
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
