Газоанализаторы СЕАН-П
| Номер в ГРСИ РФ: | 66593-17 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ЗАО Бюро аналитического приборостроения "Хромдет-экология", г.Москва |
Г азоанализаторы СЕАН-П предназначены для непрерывных автоматических измерений массовой концентрации аммиака, хлора, оксида углерода, диоксида углерода, оксида азота, диоксида азота, сероводорода, диоксида серы, объемной доли кислорода, диоксида углерода, горючих газов в воздухе рабочей зоны и сигнализации о достижении содержания определяемых компонентов установленных порогов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66593-17 |
| Действует | по 17.02.2027 |
| Наименование | Газоанализаторы |
| Модель | СЕАН-П |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 36071bdb-2851-6b40-f5b2-610062e29b3b |
Производитель / Заявитель
Общество с ограниченной ответственностью «Бюро аналитического приборостроения «Хромдет-Экология» (ООО «БАП «Хромдет-Экология»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
8834
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8363 (95%) |
| Неуспешных поверок (СИ непригодно) | 471 (5 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
66593-17: Описание типа
2023-66593-17.pdf
|
Скачать | 391.8 КБ | |
|
66593-17: Методика поверки
2017-mp66593-17.pdf
|
Скачать | 764.9 КБ |
Описание типа
Назначение
Газоанализаторы СЕАН-П предназначены для непрерывных автоматических измерений массовой концентрации аммиака, хлора, оксида углерода, диоксида углерода, оксида азота, диоксида азота, сероводорода, диоксида серы, объемной доли кислорода, диоксида углерода, горючих газов в воздухе рабочей зоны и сигнализации о достижении содержания определяемых компонентов установленных порогов.
Описание
Принцип измерений газоанализаторов СЕАН-П определяется типом используемого сенсора (детектора):
- термокаталитический (ТКД) основан на каталитическом окислении на поверхности чувствительного элемента детектора с нанесенным катализатором горючих веществ в присутствии кислорода воздуха с выделением тепла, вследствие чего изменяется сопротивление измерительной ячейки пропорционально содержанию определяемого вещества (измерения содержания горючих газов (углеводородов) в пересчете на метан, пропан, бутан или гексан).
- инфракрасный (ИКД) основан на поглощении инфракрасного излучения (ИКД) анализируемой средой в характерной для определяемого компонента области спектра (измерения содержания диоксида углерода и горючих газов (углеводородов) в пересчете на метан, пропан, бутан или гексан).
- электрохимический (ЭХД) основан на изменении электрических свойств измерительной ячейки в присутствии определяемого компонента вследствие протекания электрохимической реакции (измерения содержания в воздухе аммиака, хлора, оксида углерода, оксида азота, диоксида азота, сероводорода, диоксида серы, или кислорода).
Газоанализаторы СЕАН-П являются носимыми (индивидуальными) автоматическими приборами непрерывного действия, выполненными в едином корпусе.
Газоанализатор СЕАН-П состоит из корпуса, в котором установлены один или несколько детекторов, микропроцессор, устройство сигнализации и блок аккумуляторов. Также дополнительно могут быть установлены датчик движения и радиомодем (опция). Корпус газоанализатора выполнен из поликарбоната, покрытого антистатической краской, для исключения возможности воспламенения от электростатического заряда, и состоит из лицевой панели и задней крышки. На лицевой панели расположен жидкокристаллический индикатор, кнопки для управления прибором и два светодиода сигнализации. На задней крышке установлен зажим для крепления газоанализатора. Метод отбора проб воздуха - диффузионный воздух поступает к детектору через отверстия на передней панели корпуса газоанализатора) или принудительный (с помощью внешнего побудителя расхода).
Газоанализаторы СЕАН-П выпускаются в следующих модификациях (таблица 1), которые отличаются количеством установленных детекторов.
Таблица 1
|
Модификация |
Количество измерительных каналов (детекторов) |
Примечания |
|
СЕАН-П1 |
1 |
- |
|
СЕАН-П2 |
2 |
- |
|
СЕАН-П3 |
3 |
Детекторы устанавливаются в любом сочетании, но не более одного детектора ИКД или ТКД |
|
СЕАН-П4 |
4 | |
|
СЕАН-П5 |
5 |
Газоанализаторы выполняют следующие функции:
- измерение массовой концентрации или объемной доли компонента;
- индикацию результатов измерений в цифровом виде в единицах массовой концентрации, мг/м3 или объемной доли, млн-1(ррт), % или % НКПР (единицы измерения переключающиеся);
- индикацию суммарного содержания оксидов азота (NOx) в пересчете на NO2 в единицах массовой концентрации, мг/м3 или объемной доли, млн—1(ррт);
- световую, звуковую и вибросигнализацию при превышении установленных порогов срабатывания для детекторов токсичных или горючих компонентов, или при выходе за установленные пороги для детекторов кислорода;
- обмен данными по радиоканалу и сигнализацию неподвижности (опция);
- хранение в памяти результатов измерений;
- диагностику состояния газоанализатора и его отдельных узлов;
- связь с компьютером через мини USB порт.
Заводской номер наносится на шильдик, расположенный на задней крышке газоанализатора, методом печати, обозначение заводского номера допускает использование букв, цифр и символов. Пример маркировки приведен на рисунке 1.
Общий вид газоанализаторов СЕАН-П и схема пломбирования корпуса приведены на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
. ООО БАП ХРОМДЕТ- ЭКОЛОГИЯ
СЕАН-П Ех ЕЯ[
-30"С< ta < +45”С 1Ехdb fell ВТ4GbX ЯРКГ .413410.003 ТУ RU C-RUHB82.B.OOOO6/21 IP67
0-30 мг/м3 »о.8о = -2О% NO
0-200 мг/м’7о.&о = /2О% СО
0-30% об
0-25 мг/м
Yo = 43,5% О2
7o.6o = -20%SQ
место нанесения заводского номера
ЗАВ. N 340 2022 г
СДЕЛАНО В РОССИИ
Рисунок 1 - Пример маркировки и место нанесения заводского номера.

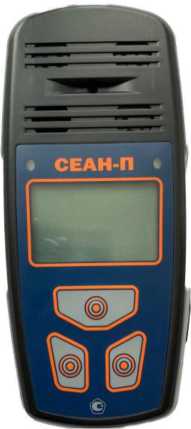

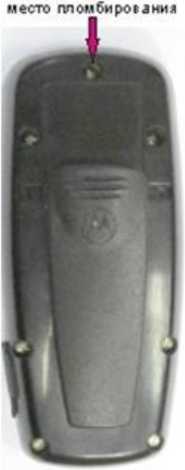

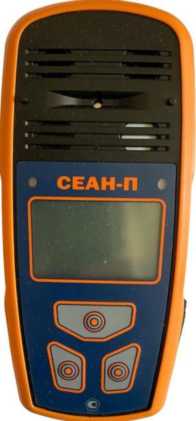

Рисунок 2 - Общий вид и схема пломбирования газоанализаторов СЕАН-П

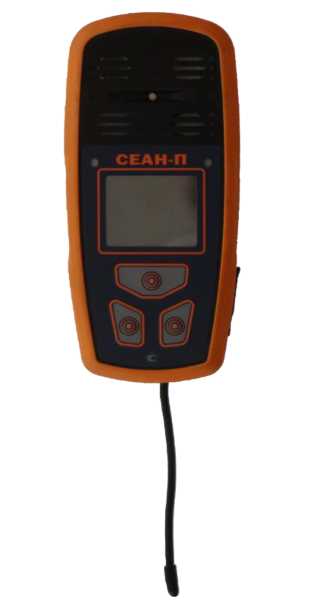

Рисунок 3 - Общий вид газоанализаторов СЕАН-П с радиомодемом.
Программное обеспечение
Газоанализаторы СЕАН-П имеют встроенное программное обеспечение, разработанное предприятием-изготовителем.
Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран наименования и версии программного обеспечения.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.
Уровень защиты встроенного ПО «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Внешнее ПО является вспомогательным, и предназначено для визуализации и хранения измерительной информации.
Уровень защиты внешнего ПО «средний» в соответствии с Р.50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств (пароля доступа).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
СЕАН-П |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.2 |
|
Цифровой идентификатор ПО |
- |
|
Внешнее ПО (на диске) (опция) | |
|
Идентификационное наименование ПО |
SEAN |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.21 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Электрохимические детекторы токсичных газов
|
Определяемый компонент |
Диапазон показаний, масс. конц., мг/м3 |
Диапазон измерений2), масс. конц., мг/м3 |
Пределы допускаемой основной погрешности, % |
Единица наименьшего разряда | |
|
приведенной1) |
относительной | ||||
|
Оксид углерода (CO) |
от 0 до 2000 |
от 0 до 20 включ. св. 20 до 200 включ. |
±20 _ |
_ ±20 |
1 мг/м3 |
|
Аммиак (NH3) |
от 0 до 100 |
от 0 до 20 включ. св. 20 до 70 включ. |
±20 _ |
_ ±20 |
0,1 мг/м3 |
Продолжение таблицы 3
|
Определяемый компонент |
Диапазон показаний, масс. конц., мг/м3 |
Диапазон измерений2), масс. конц., мг/м3 |
Пределы допускаемой основной погрешности, % |
Единица наименьшего разряда | |
|
приведенной1) |
относительной | ||||
|
Сероводород (H2S) |
от 0 до 60 |
от 0 до 3,0 включ. св. 3,0 до 30 включ. |
±20 _ |
_ ±20 |
0,1 мг/м3 |
|
Диоксид серы (SO) |
от 0 до 50 |
от 0 до 10 включ. св. 10 до 25 включ. |
±20 _ |
_ ±20 |
0,1 мг/м3 |
|
Хлор (С12) |
от 0 до 25 |
от 0 до 1,0 включ. св. 1,0 до 25 включ. |
±20 _ |
_ ±20 |
0,1 мг/м3 |
|
Диоксид азота (NO2) |
от 0 до 20 |
от 0 до 2,0 включ. св. 2,0 до 10 включ. |
±20 _ |
_ ±20 |
0,1 мг/м3 |
|
Оксид азота (NO) |
от 0 до 60 |
от 0 до 3,0 включ. св. 3,0 до 30 включ. |
±20 _ |
_ ±20 |
0,1 мг/м3 |
Примечания:
1)Погрешность приведена к верхнему значению диапазона измерений. 2)Значения массовой концентрации приведены для условий 101,3 кПа, +20 °С.
Таблица 4 - Электрохимические детекторы кислорода
|
Определяемый компонент |
Диапазон показаний, об. доля, % |
Диапазон измерений, об. доля, % |
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, % |
Единица наименьшего разряда |
|
Кислород (O2) |
от 0 до 30,0 |
от 0 до 30,0 |
±3,5 |
0,1 |
Таблица 5 - Инфракрасные и термокаталитические детекторы горючих газов и диоксида углерода
|
Тип детектора |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений содержания компонента |
Пределы допускаемой основной погрешности, % |
Единица наименьшего разряда | |
|
приведенной1) |
относительной | |||||
|
ткд, ИКД |
Метан (СН4) |
от 0 до 4,4 % (об.) (от 0 до 100 % НКПР) |
от 0 до 2,2 % (об.) (от 0 до 50 % НКПР) |
±10 |
- |
0,01 % (об.) 1 % НКПР |
Продолжение таблицы 5
|
Тип детектора |
Определяемый компонент |
Диапазон показаний |
Диапазон измерений содержания компонента |
Пределы допускаемой основной погрешности, % |
Единица наименьшего разряда | |
|
приведенной1) |
относительной | |||||
|
ТКД, ИКД |
Пропан (СзН8) |
от 0 до 1,70 % (об.) (от 0 до 100 % НКПР) |
от 0 до 0,85 % (об.) (от 0 до 50 % НКПР) |
±10 |
- |
0,01 % (об.) 1 % НКПР |
|
ТКД, ИКД |
Бутан (С4Н10) |
от 0 до 1,40 % (об.) (от 0 до 100 % НКПР) |
от 0 до 0,70 % (об.) (от 0 до 50 % НКПР) |
±10 |
- |
0,01 % (об.) 1 % НКПР |
|
ТКД, ИКД |
Гексан (С6Н14) |
от 0 до 1,00 % (об.) (от 0 до 100 % НКПР) |
от 0 до 0,50 % (об.) (от 0 до 50 % НКПР) |
±10 |
- |
0,01 % (об.) 1 % НКПР |
|
ТКД, ИКД |
Сумма углеводородов по метану, пропану, бутану или гексану |
от 0 до100 % НКПР |
от 0 до 50% НКПР |
±10 |
- |
1% НКПР |
|
ИКД |
Диоксид углерода (СО2) |
от 0 до 3500 мг/м3 |
от 0 до 550 мг/м3включ. св. 550 до 3500 мг/м3включ. |
±20 _ |
_ ±20 |
1 мг/м3 |
|
ИКД |
Диоксид углерода (СО2) |
от 0 до 5,0% (об.) |
от 0 до 0,5 % (об.) включ. св. 0,5 до 5,0 % (об.) включ. |
±20 _ |
_ ±20 |
0,01 % (об.) |
Примечание:
1)Погрешность приведена к верхнему значению диапазона измерений
Таблица 6 - Пределы допускаемой дополнительной погрешности
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей среды на каждые 10 оС от значения +20 °С в рабочем диапазоне температур, в долях от основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности при изменении относительной влажности окружающей среды на каждые 10 % относительно 60 %, в долях от основной погрешности в диапазоне относительной влажности: - от 30 до 95 % |
0,2 |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время выхода на режим, мин, не более |
1,0 |
|
Время установления выходного сигнала (при достижении 90 % сигнала, То,9), с, не более: |
120 |
|
Время срабатывания сигнализации, с, не более: - ТКД, ИКД |
15 |
|
- ЭХД |
30 |
|
Электрическое питание: - напряжение постоянного тока, В |
3,7 |
|
- время работы газоанализаторов от блока аккумуляторов без подзарядки при нормальных условиях, ч, не менее |
10 |
|
Габаритные размеры, мм, не более: - высота |
50 |
|
- ширина |
70 |
|
- длина |
160 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность, % |
от -30 до +45 84,0 до 106,7кПа от 30 до 95 (без конденсации) |
|
Маркировка взрывозащиты |
1ExibIIBT4 X или1Ех1ЬаПВТ4 Х |
|
Степень защиты корпуса от внешних воздействий |
IP65/IP67 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы газоанализаторов (исключая детекторы и аккумуляторы), лет, не менее |
10 |
Знак утверждения типа
наносится на газоанализатор методом шелкографии, на титульный лист руководства по эксплуатации - типографским способом.
Комплектность
Таблица 8 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Кол-во |
|
Газоанализатор |
ЯРКГ.413410.003 |
1 шт. |
|
ПО на носителе |
- |
1 шт. |
|
Комплект ЗИП |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Паспорт |
ЯРКГ.413410.003 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЯРКГ.413410.003 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации ЯРКГ.413410.003 РЭ, разделы 1. 2, 3.
Нормативные документы
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах.»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования;
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей Зоны;
Газоанализаторы СЕАН-П. Технические условия ТУ 4215-030-11269194-15
(ЯРКГ.413410.003 ТУ).
