66596-17: SAS-145/3G Трансформаторы тока - Производители, поставщики и поверители

Трансформаторы тока SAS-145/3G

Номер в ГРСИ РФ: 66596-17
Категория: Трансформаторы
Производитель / заявитель: Фирма "Trench Germany GmbH", Германия
Скачать
66596-17: Описание типа СИ Скачать 74.1 КБ
Заказать
Поставщик: ООО "ЭТК "Оникс"
Трансформаторы тока SAS-145/3G поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Трансформаторы тока SAS-145/3G (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.

Информация по Госреестру

Основные данные
Номер по Госреестру 66596-17
Наименование Трансформаторы тока
Модель SAS-145/3G
Срок свидетельства (Или заводской номер) на 18 шт. с зав.№ 07/073 448 … 07/073 456, 07/075 575 … 07/075 578, 07/075 580 … 07/075 583, 07/075 586
Производитель / Заявитель

Фирма "Trench Germany GmbH", Германия

Поверка

Актуальность информации 24.03.2024

Поверители

Скачать

66596-17: Описание типа СИ Скачать 74.1 КБ

Описание типа

Назначение

Трансформаторы тока SAS-145/3G (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.

Описание

Первичные обмотки выполнены в виде токоведущих стержней, проходящих сквозь тороидальные сердечники с вторичными обмотками. Вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава, смонтированного на изоляторе из стеклоэпоксидной трубы с силиконовыми ребрами. Высоковольтная изоляция внутри трансформаторов обеспечивается за счет заполнения элегазом под давлением 4,9 бар при плюс 20 °С. Рабочее давление элегаза контролируется монитором плотности, предусмотрен предохранительный клапан с разрывной мембраной. При температурах ниже минус 35 °С применяется смесь элегаза с азотом. Трансформаторы могут иметь от одной до восьми вторичных обмоток - измерительных и (или) защитных. Выводы вторичных обмоток пропущены через металлическую опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам. Высоковольтная изоляция внутри трансформаторов тока обеспечивается за счет заполнения элегазом.

Рабочее положение трансформаторов в пространстве - вертикально. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

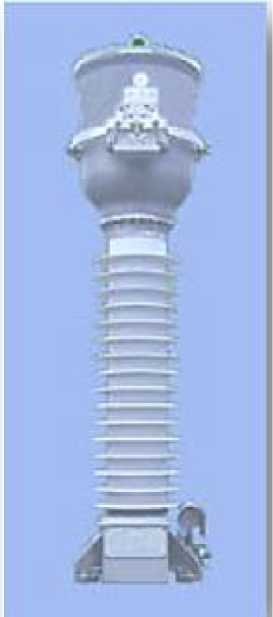

Рисунок 1 - Общий вид трансформатора тока SAS-145/3G

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики

Значение

Наибольшее рабочее напряжение, кВ

126

Номинальное значение силы первичного тока, А

1000

Номинальное значение силы вторичного тока, А

1

Номинальная частота переменного тока, Гц

50

Класс точности вторичной обмотки для измерений и учета

0,2

Номинальные вторичные нагрузки обмоток для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В^А

20

Номинальный коэффициент безопасности вторичных обмоток

10

Класс точности вторичных обмоток для защиты

5P

Номинальные вторичные нагрузки обмоток для защиты с коэффициентом мощности cos ф2 = 0,8, В^А

40

Номинальный коэффициент кратности вторичных обмоток

20

Средняя наработка на отказ, не менее, ч

400 000

Средний срок службы, не менее, лет

35

Габаритные размеры (длинахширинахвысота), не более, мм

1865x450x450

Масса трансформатора, не более, кг

300

Климатическое исполнение и категория размещения УЗ по ГОСТ 15150-69, при этом диапазон изменения температуры окружающего воздуха от -5 до +40 °С.

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.

Комплектность

Таблица 2 - Комплектность

Наименование изделия

Количество

1 Трансформатор тока SAS-145/3G

Зав. №№ 07/073 448 - 07/073 456, 07/075 575 - 07/075 578, 07/075 580 -07/075 583, 07/075 586

18 шт.

2 Паспорт

18 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки приведены в таблице 3.

Таблица 3 - Основные средства поверки

Наименование

Регистрационный №

Трансформатор тока измерительный лабораторный ТТИ-5000.5

27007-04

Прибор сравнения КНТ-05

37854-08

Магазин нагрузок МР3027

34915-07

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверки.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»

Техническая документация фирмы-изготовителя
