Трансформаторы тока SAS-145/3G
| Номер в ГРСИ РФ: | 66596-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Trench Germany GmbH", Германия |
|
66596-17: Описание типа
2017-66596-17.pdf
|
Скачать | 69.4 КБ |
Трансформаторы тока SAS-145/3G (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66596-17 | |||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||
| Модель | SAS-145/3G | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 72c7f9c4-51e8-268e-bc0f-0c073cd1114e | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Фирма "Trench Germany GmbH", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
66596-17: Описание типа
2017-66596-17.pdf
|
Скачать | 69.4 КБ |
Описание типа
Назначение
Трансформаторы тока SAS-145/3G (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты, в составе комплектных распределительных устройств.
Описание
Первичные обмотки выполнены в виде токоведущих стержней, проходящих сквозь тороидальные сердечники с вторичными обмотками. Вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава, смонтированного на изоляторе из стеклоэпоксидной трубы с силиконовыми ребрами. Высоковольтная изоляция внутри трансформаторов обеспечивается за счет заполнения элегазом под давлением 4,9 бар при плюс 20 °С. Рабочее давление элегаза контролируется монитором плотности, предусмотрен предохранительный клапан с разрывной мембраной. При температурах ниже минус 35 °С применяется смесь элегаза с азотом. Трансформаторы могут иметь от одной до восьми вторичных обмоток - измерительных и (или) защитных. Выводы вторичных обмоток пропущены через металлическую опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам. Высоковольтная изоляция внутри трансформаторов тока обеспечивается за счет заполнения элегазом.
Рабочее положение трансформаторов в пространстве - вертикально. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

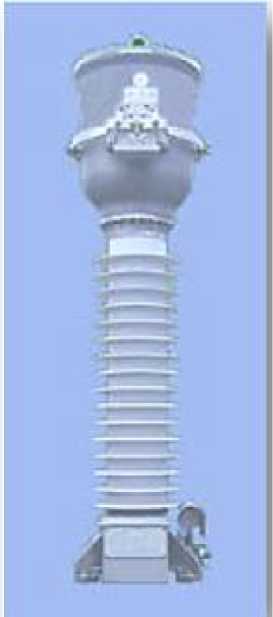

Рисунок 1 - Общий вид трансформатора тока SAS-145/3G
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальное значение силы первичного тока, А |
1000 |
|
Номинальное значение силы вторичного тока, А |
1 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Класс точности вторичной обмотки для измерений и учета |
0,2 |
|
Номинальные вторичные нагрузки обмоток для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В^А |
20 |
|
Номинальный коэффициент безопасности вторичных обмоток |
10 |
|
Класс точности вторичных обмоток для защиты |
5P |
|
Номинальные вторичные нагрузки обмоток для защиты с коэффициентом мощности cos ф2 = 0,8, В^А |
40 |
|
Номинальный коэффициент кратности вторичных обмоток |
20 |
|
Средняя наработка на отказ, не менее, ч |
400 000 |
|
Средний срок службы, не менее, лет |
35 |
|
Габаритные размеры (длинахширинахвысота), не более, мм |
1865x450x450 |
|
Масса трансформатора, не более, кг |
300 |
|
Климатическое исполнение и категория размещения УЗ по ГОСТ 15150-69, при этом диапазон изменения температуры окружающего воздуха от -5 до +40 °С. | |
Знак утверждения типа
наносится методом трафаретной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.
Комплектность
Таблица 2 - Комплектность
|
Наименование изделия |
Количество |
|
1 Трансформатор тока SAS-145/3G Зав. №№ 07/073 448 - 07/073 456, 07/075 575 - 07/075 578, 07/075 580 -07/075 583, 07/075 586 |
18 шт. |
|
2 Паспорт |
18 экз. |
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки приведены в таблице 3.
Таблица 3 - Основные средства поверки
|
Наименование |
Регистрационный № |
|
Трансформатор тока измерительный лабораторный ТТИ-5000.5 |
27007-04 |
|
Прибор сравнения КНТ-05 |
37854-08 |
|
Магазин нагрузок МР3027 |
34915-07 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверки.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»
Техническая документация фирмы-изготовителя
