Комплексы фотоэлектронные измерительные ФЭБ-7М
| Номер в ГРСИ РФ: | 66598-17 |
|---|---|
| Производитель / заявитель: | ФКП "НТИИМ", г.Нижний Тагил |
Комплексы фотоэлектронные измерительные ФЭБ-7М предназначены для измерений скорости движения боеприпасов стрелкового и артиллерийского вооружения без трассера калибров от 5,45 до 37 мм в контролируемом участке баллистической траектории.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66598-17 |
| Действует | по 17.02.2027 |
| Наименование | Комплексы фотоэлектронные измерительные |
| Модель | ФЭБ-7М |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7495c9be-1950-eefa-8dde-3f3c559d3629 |
Производитель / Заявитель
Федеральное казенное предприятие «Нижнетагильский институт испытания металлов» (ФКП «НТИИМ»), Свердловская область, г. Нижний Тагил
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 37 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
66598-17: Описание типа
2022-66598-17.pdf
|
Скачать | 839.5 КБ | |
|
66598-17: Методика поверки
2017-mp66598-17.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Комплексы фотоэлектронные измерительные ФЭБ-7М предназначены для измерений скорости движения боеприпасов стрелкового и артиллерийского вооружения без трассера калибров от 5,45 до 37 мм в контролируемом участке баллистической траектории.
Описание
Принцип действия комплексов фотоэлектронных измерительных ФЭБ-7М основан на формировании на заданном участке траектории движения пули или снаряда световых блокирующих плоскостей и измерении времени пролета расстояния, ограниченного этими плоскостями.
Комплекс фотоэлектронный измерительный ФЭБ-7М состоит из двух фотоблокирующих устройств (ФБУ), в каждом из которых имеется два линейных осветителя (ЛО) и два приемных устройства (ПУ), блока согласования сигналов (БСС), автоматизированного рабочего места (АРМ) «Испытатель», фотодатчика и комплекта соединительных кабелей. ФБУ соединяются между собой штангами и устанавливаются на рабочей площадке, а БСС и АРМ размещаются в измерительной лаборатории. Передача сигналов от ФБУ и фотодатчика к БСС осуществляется по сигнальному кабелю. ЛО выполнены в виде линейки светодиодов, а два ПУ содержат по три фотоприемных устройства или по линейке фотодиодов. ЛО и ПУ образуют световую плоскость, пересечение которой вызывает генерацию сигнала фотоприемным устройством. Фотодатчик предназначен для предотвращения запуска комплексов ФЭБ-7М от вспышки при выстреле. АРМ обеспечивает измерение и индикацию интервала времени, а также ввод этих интервалов в компьютер и вычисление скоростей движения пуль и снарядов, предоставление регистрируемой и рассчитываемой информации на экране монитора и бумажном носителе.
Общий вид средства измерений представлен на рисунках 1 и 2.

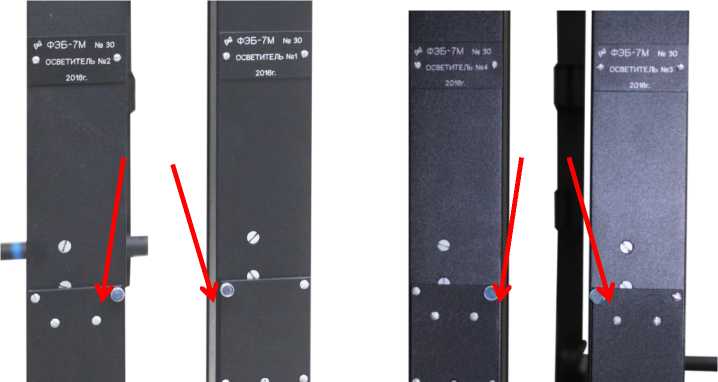

Пломбированию от несанкционированного доступа подлежат панели и крышки на корпусах осветителей и приемных устройств, хронометров, БСС, системного блока, при снятии которых открывается доступ к электромонтажу. Схемы пломбировки от несанкционированного доступа представлены на рисунках 3, 4, 5.
Знак поверки наносится на свидетельство о поверке.

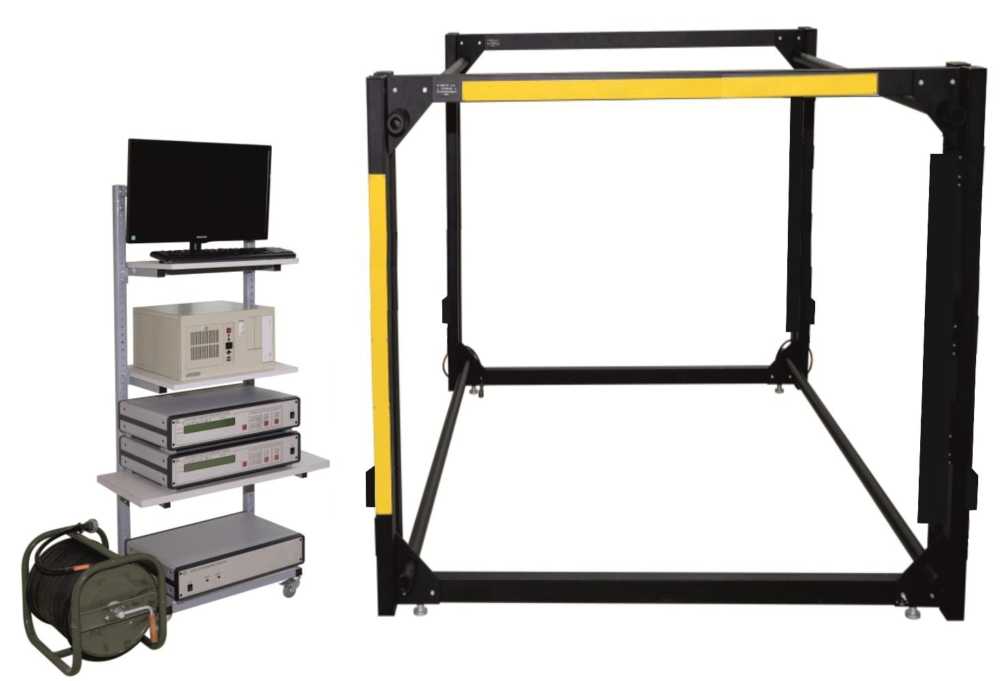

Рисунок 1 - Общий вид средства измерений c фотоприемными устройствами
Рисунок 2 - Общий вид средства измерений с линейкой фотодиодов
*Хронометры РУШ-МП из состава АРМ «Испытатель»

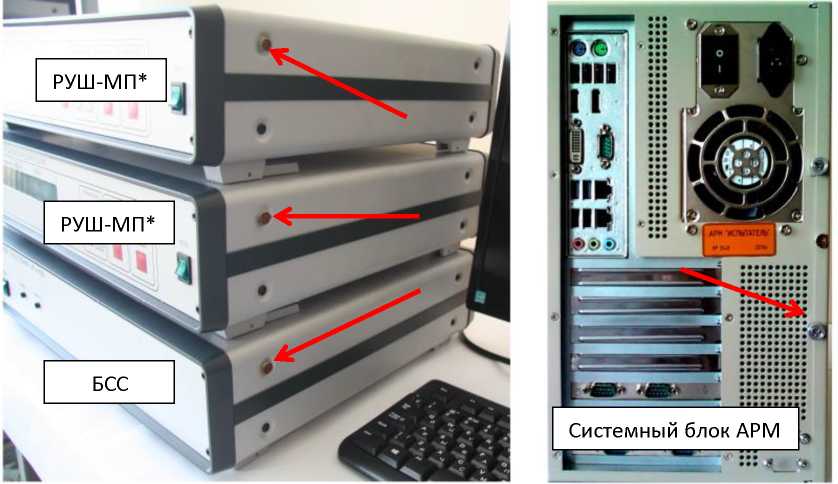

Рисунок 3 - Схема пломбировки от несанкционированного доступа системного блока,

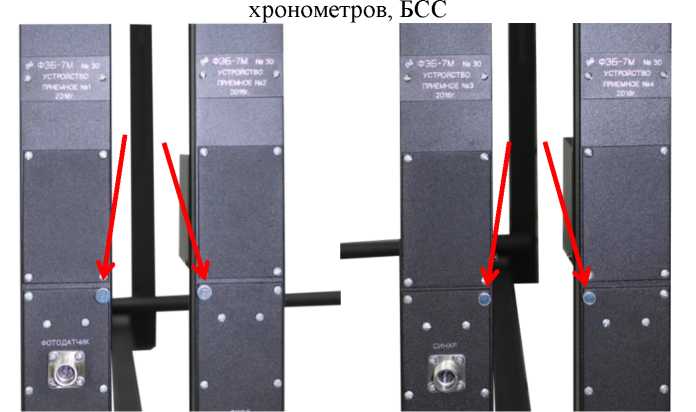

Рисунок 4 - Схема пломбировки от несанкционированного доступа ФЭБ-7М с фотоприемными устройствами

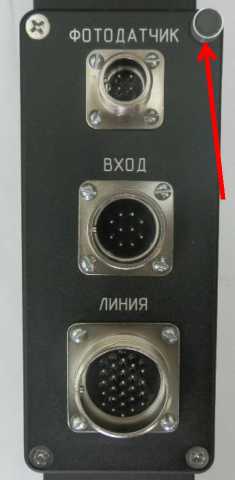

Рисунок 5 - Схема пломбировки от несанкционированного доступа ФЭБ-7М с линейкой фотодиодов
Программное обеспечение
В состав комплексов входит программное обеспечение (ПО) АРМ «Испытатель», которое предназначено только для работы с комплексами ФЭБ-7М и не может быть использовано отдельно от их измерительной части. Специальное ПО АРМ должно обеспечивать передачу данных с двух баллистических хронометров в компьютер и обработку результатов измерений с выдачей оператору расчетной скорости пролета снаряда.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АРМ «Испытатель» |
|
Номер версии (идентификационный номер) ПО |
Версия 1.0.6 |
|
Цифровой идентификатор ПО |
C67DE38E |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости, м/с |
от 100 до 2000 |
|
Предел допускаемой относительной среднеквадратической погрешности измерения скорости, % |
0,15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22 50,0 ± 0,5 |
|
Потребляемая мощность, кВ •А, не более |
0,7 |
Продолжение таблицы 3
|
1 |
2 |
|
Масса переносных блоков, кг, не более |
50 |
|
Величина измерительных баз, не менее, м |
1,5 |
|
Размер рабочей зоны комплекса, формируемой линейным осветителем и приемным устройством, мм, не менее: - ширина - высота |
600 500 |
|
Условия эксплуатации лабораторного оборудования: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 50 до 80 от 96 до 104 |
|
Условия эксплуатации выносного оборудования: - температура окружающей среды, °С |
от - 30 до + 40 |
|
Средняя наработка на отказ, ч Средний срок службы, лет |
600 7 |
Знак утверждения типа
наносится на лицевую панель БСС в виде наклейки и на титульный лист формуляра типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
1 АРМ «Испытатель» |
АШВ 1.419.014 |
1 шт. |
|
2 Блок согласования сигналов |
АШВ 2.781.036 |
1 шт. |
|
3 Фотодатчик ФД324-01 |
АШВ 2.329.024-01 |
1 шт. |
|
4 Фотоблокирующее устройство № 1 |
АШВ 2.008.021 |
1 шт. |
|
5 Фотоблокирующее устройство № 2 |
АШВ 2.008.022 |
1 шт. |
|
6 Принтер |
1 шт. | |
|
7 Источник бесперебойного питания |
1 шт. | |
|
8 Формуляр |
АШВ 2.781.029 ФО |
1 экз. |
|
9 Руководство по эксплуатации |
АШВ 2.781.029 РЭ |
1 экз. |
|
10 Принадлежности: | ||
|
10.1 Кабель |
АШВ 4.853.172 |
2 шт. |
|
10.2 Кабель |
АШВ 4.853.173 |
1 шт. |
|
10.3 Кабель |
АШВ 4.853.174 |
1 шт. |
|
10.4 Кабель |
АШВ 4.853.175 |
1 шт. |
|
10.5 Кабель |
АШВ 4.853.176 |
1 шт. |
|
10.6 Кабель |
АШВ 4.853.178 |
1 шт. |
|
10.7 *Кабель |
АШВ 4.853.179 |
1 шт. |
|
10.8 Кабель |
АШВ 4.850.044 |
1 шт. |
|
10.9 Жгут |
АШВ 4.863.235 |
2 шт. |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
10.10 Жгут 10.11 Шнур сетевой АС102 |
АШВ 4.863.295 |
1 шт. 1 шт. |
|
10.12 Кабель Sven USB 2.0 10.13 Кабель RS232 |
1 шт. 1 шт. | |
|
10.14 **Стойка мобильная универсальная СМУ-5 |
1 шт. | |
|
10.15 Тренога 10.16 Штанга 10.17 Катушка |
БЛ 4.136.043 ТУ АШВ 4.440.002 АШВ 4.857.003 |
1 шт. 4 шт. 1 шт. |
|
11 ЗИП: 11.1 Вставка плавкая ВП1-1А 250В |
ОЮО.480.003 ТУ |
2 шт. |
|
12 Методика поверки |
1 экз. | |
|
*Кабель при длине меньше 80 м поставляется на катушке, при длине больше 80 м поставляется без катушки ** Поставляется по запросу заказчика | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
АШВ 2.781.029 ТУ «Фотоэлектронный измерительный комплекс ФЭБ-7М.
Технические условия»
