Угольники поверочные 90° типа УШ
| Номер в ГРСИ РФ: | 666-10 |
|---|---|
| Категория: | Угольники |
| Производитель / заявитель: | ОАО "Ставропольский инструментальный завод", г.Ставрополь |
|
666-10: Описание типа
2020-00666-10.pdf
|
Скачать | 68 КБ |
Для поверки прямых углов средств измерений и контроля взаимоперпендикулярного расположения деталей или каких-либо поверхностей. Применяются в машиностроении, приборостроении и в других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 666-10 |
| Действует | по 25.08.2030 |
| Наименование | Угольники поверочные 90° |
| Модель | типа УШ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a2538f2e-5958-3ed2-300e-2b6c5fc6b9e4 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 3749-77 |
| Класс СИ | 27.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Примечание | Взамен № 666-00 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ставропольского ЦСМ |
| Адрес центра | 355029, г.Ставрополь, ул.Доваторцев, 7а |
| Руководитель центра | Зеренков В.Г. |
| Телефон | (8*865*2) 32-21-77 |
| Факс | 32-54-19, 32-28-73 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 40525 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д от 29.07.10 п.450 |
Производитель / Заявитель
Акционерное общество «Ставропольский инструментальный завод» (АО «СтИЗ»), г. Ставрополь
Россия
355107, Старомарьевское ш., 15. Тел. (8652) 94-66-98, 94-67-42 Факс: 24-87-82
Поверка
| Методика поверки / информация о поверке | МИ 1799-87 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
57422
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 51960 (90%) |
| Неуспешных поверок (СИ непригодно) | 5462 (10 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
666-10: Описание типа
2020-00666-10.pdf
|
Скачать | 68 КБ |
Описание типа
Назначение
Угольники поверочные 90° типа УШ предназначены для поверки прямых углов средств измерений и контроля взаимоперпендикулярного расположения деталей или каких либо поверхностей.
Угольники поверочные предназначены для поверочных работ в различных отраслях промышленности.
Описание
Угольники поверочные представляют собой стальные угольники с широким основанием.

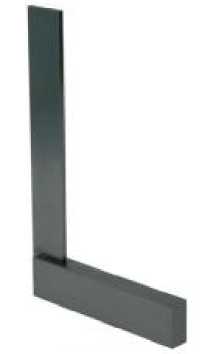

Рисунок 1 - Внешний вид угольника поверочного типа УШ
Технические характеристики
1 Размеры, габариты и массы угольников поверочных приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||||||
|
Размеры, мм |
100x60 |
160x100 |
250x160 |
400x250 |
630x400 |
1000x630 |
1600x1000 |
|
Г абаритные |
100x60 |
160x100 |
250x160 |
400x250 |
630x400 |
1000x630 |
1600x1000 |
|
размеры, мм |
x18 |
x25 |
x18 |
x18 |
x33 |
x33 |
x33 |
|
Масса, кг, не более |
0,22 |
0,52 |
1,1 |
2,75 |
6,0 |
12,2 |
25,0 |
2 Класс точности............................................................................... 1; 2
3 Допуски перпендикулярности измерительных поверхностей к опорным, плоскостности измерительных и опорных поверхностей и параллельности опорных поверхностей угольников приведены в таблице 2.
Таблица 2
|
Допуск, |
мкм | |||||||
|
Размеры |
перпендикулярности |
плоскостности |
плоскостности |
параллельности | ||||
|
угольников |
измерительных |
опорных |
опорных | |||||
|
H х L, |
поверхностей |
поверхностей |
поверхностей | |||||
|
мм |
Классы точности | |||||||
|
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 | |
|
100x60 |
6 |
15 |
2 |
4 |
2,5 |
5 |
6 |
12 |
|
160x100 |
7 |
18 |
3 |
6 |
4 |
8 |
7 |
14 |
|
250x160 |
9 |
22 |
3 |
6 |
4 |
8 |
9 |
18 |
|
400x250 |
12 |
30 |
5 |
10 |
6 |
12 |
12 |
25 |
|
630x400 |
16 |
40 |
6 |
12 |
8 |
16 |
16 |
30 |
|
1000x630 |
20 |
40 |
10 |
20 |
12 |
24 |
24 |
40 |
|
1600x1000 |
- |
90 |
- |
30 |
- |
36 |
- |
60 |
4 Условия эксплуатации:
- температура окружающей среды, °С................................................ 10-40;
- относительная влажность воздуха, %, не более....................................80
5 Полный средний срок службы угольников до списания, лет, не менее.......5
Знак утверждения типа
наносится на титульном листе паспорта типографским способом.
Комплектность
В комплект поставки входят:
- угольник УШ........................................................................... 1 шт.;
- паспорт УШ250.00 ПС................................................................. 1 шт.
Поверка
осуществляется по МИ 1799-87 «ГСИ. Угольники поверочные 90°. Методика поверки». При поверке применяются следующие средства измерений:
- линейка металлическая измерительная 1000 мм по ГОСТ 427-75;
- частицы из низкоуглеродистой стали массой не более 0,1.. 0,2 г.;
- профилометр мод. 296 по ГОСТ 19300-86;
- образцы шероховатости по ГОСТ 9378-93;
- концевые плоскопараллельные меры длины КТ 2 по ГОСТ 9038-90;
- плоская стеклянная пластина для интерференционных измерений ПИ-60, КТ 2 по ГОСТ 2923-75;
- линейки ЛД 80; ЛД125; ЛД 200; ЛД 320; ЛД 500 по ГОСТ 8026-92;
- скоба с отсчетным устройством типа СР по ГОСТ 11098-75;
- микрометр типа МК, КТ 1 по ГОСТ 6507-90;
- плита поверочная 2000х1000, КТ 0 по ГОСТ 10905-86;
- угольник типа УШ, КТ 2 по ГОСТ 3749-77;
- щупы №2, КТ 2 по ТУ2-034-225-87;
- угольник типа УБТК, КТ 00;
- измерительная головка тип 1ИГ по ТУ 2-034-0221197-013-91;
- твердомер типа ТР 5006 по ТУ 25-7701.0052-88;
- тиски или специальное приспособление.
Сведения о методах измерений
Методы измерений прямые и указаны в паспорте на угольники поверочные УШ.
Нормативные документы
ГОСТ 3749-77«Угольники поверочные 90°. Технические условия».
МИ 1799-87 «ГСИ. Угольники поверочные 90°. Методика поверки».
