Усилители импульсных сигналов VCH-606
| Номер в ГРСИ РФ: | 66631-17 |
|---|---|
| Производитель / заявитель: | ЗАО "Время-Ч", г.Нижний Новгород |
Усилители импульсных сигналов VCH-606 (далее - усилители) предназначены для воспроизведения одиночных импульсных сигналов или последовательности импульсов на 16 независимых выходов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66631-17 |
| Действует | по 13.02.2022 |
| Наименование | Усилители импульсных сигналов |
| Модель | VCH-606 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 02851e4f-3a61-cddb-cc9a-c85219834335 |
Производитель / Заявитель
Акционерное общество «Время-Ч» (АО «Время-Ч»), г. Нижний Новгород
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 108 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
66631-17: Описание типа
2023-66631-17.pdf
|
Скачать | 235.5 КБ | |
|
66631-17: Методика поверки
2017-mp66631-17.pdf
|
Скачать | 694.9 КБ |
Описание типа
Назначение
Усилители импульсных сигналов VCH-606 (далее - усилители) предназначены для воспроизведения одиночных импульсных сигналов или последовательности импульсов на 16 независимых выходов.
Описание
Конструктивно усилитель выполнен в виде моноблока, в металлическом корпусе стоечного варианта.
Функционально усилитель состоит из селектора импульсов, цифро-аналогового преобразователя, распределителя импульсов, линий задержки, детекторов наличия сигналов, выходных буферных усилителей и блока питания.
Принцип действия усилителей основан на формировании из входного импульсного сигнала нормализованного импульсного сигнала, имеющего для внутренних цепей усилителя уровни ТТЛ, и распределении этого сигнала по 16 выходным буферным усилителям, для передачи на 16 выходных разъемов.
Внешний вид усилителей, место нанесения наклейки «Знак утверждения типа», поверительного клейма и схема пломбировки от несанкционированного доступа приведены на рисунках 1, 2.

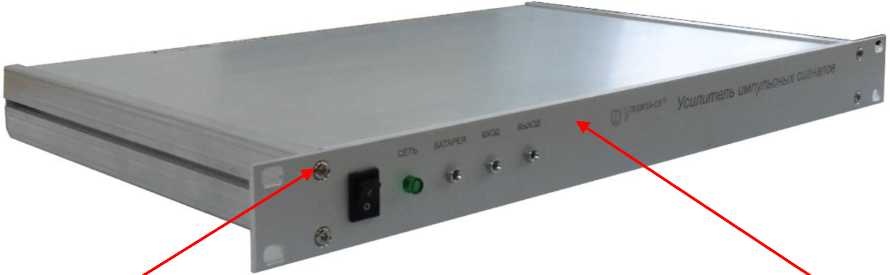

Рисунок 1 - Внешний вид усилителя (вид спереди)

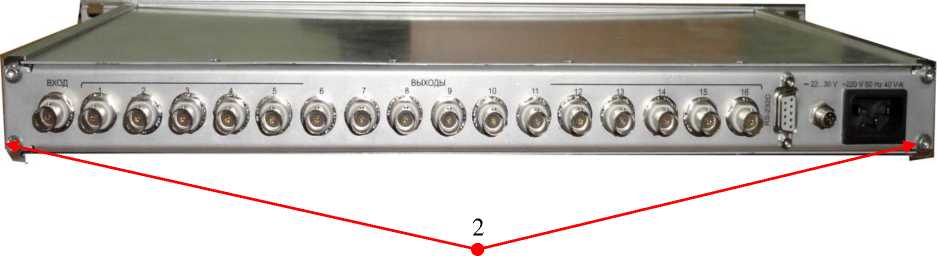

Рисунок 2 - Внешний вид усилителя (вид сзади)
1 - Место нанесения, поверительного клейма
2 - Место пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Параметры входного импульсного сигнала: - полярность - частота повторения, Гц - амплитуда импульса, В, не более - длительность импульса, нс, не менее |
положительная от 1 до 107 10 50 |
|
Параметры выходного импульсного сигнала: - полярность - амплитуда импульса, В - длительность фронта импульса, нс, не более |
положительная от 2,5 до 5,0 1 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Задержка распространения сигнала от входа к выходу, нс, не более |
20 |
|
Относительная разность задержек рабочих фронтов выходных сигналов, пс, не более |
150 |
|
Температурный коэффициент задержки распространения сигнала, пс/°С, не более |
10 |
Таблица 2 - Основные технические характеристики
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
483 х 44 х 310 |
|
Масса, кг, не более: - усилителя - усилителя в упаковке |
4 6 |
|
Напряжение питания от сети переменного тока, В |
220±22 |
|
Напряжение питания от сети постоянного тока, В |
от 22 до 30 |
|
Потребляемая мощность от сети питания переменного тока, ВА, не более |
20 |
|
Потребляемая мощность от сети питания постоянного тока, Вт, не более |
20 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре воздуха +25 °С, % |
от +5 до +40 от 84 до 106 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на лицевую панель усилителей.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Усилитель импульсных сигнало |
VCH-606 |
1 шт |
|
Комплект ЗИП |
1 к.т | |
|
Руководство по эксплуатации |
ЯКУР.468749.002РЭ |
1 шт |
|
Формуляр |
ЯКУР.468749.002ФО |
1 шт |
|
Упаковка |
ЯКУР.411915.079 |
1 шт |
|
Ящик укладочно-транспортный |
ЯКУР.323361.032 |
1 шт |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ЯКУР.468749.002ТУ. Усилитель импульсных сигналов. Технические условия.
