Стенды тормозные силовые РЕМСТО-ТС-3-1С-1-3Ч, РЕМСТО-ТС-13-1С-1-7.5Ч
| Номер в ГРСИ РФ: | 66667-17 |
|---|---|
| Производитель / заявитель: | Индивидуальный предприниматель Романовский Егор Михайлович, г.Мытищи |
Стенды тормозные силовые РЕМСТО-ТС-3-1С-1-3Ч, РЕМСТО-ТС-13-1С-1-7.5Ч (далее по тексту - стенды) предназначены для измерений:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66667-17 |
| Действует | по 13.02.2027 |
| Наименование | Стенды тормозные силовые |
| Модель | РЕМСТО-ТС-3-1С-1-3Ч, РЕМСТО-ТС-13-1С-1-7.5Ч |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d6ab4a51-75d3-760a-bc20-af3de87cd86c |
Производитель / Заявитель
ИП Романовский Егор Михайлович, РОССИЯ, г.Мытищи
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5062
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5061 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
66667-17: Описание типа
2021-66667-17.pdf
|
Скачать | 546.7 КБ | |
|
66667-17: Методика поверки
2017-mp66667-17.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Стенды тормозные силовые РЕМСТО-ТС-3-1С-1-3Ч, РЕМСТО-ТС-13-1С-1-7.5Ч (далее по тексту - стенды) предназначены для измерений:
- тормозной силы колеса;
- массы транспортного средства, приходящейся на ось;
- усилий на органах управления;
- давления сжатого воздуха (только для стендов РЕМСТО-ТС-13-1С-1-7.5Ч).
Описание
В основу работы стендов положен принцип обратимости движения. Испытуемое транспортное средство устанавливается неподвижно, "дорога" движется с заданной скоростью. Роль дороги выполняют пары роликов, на которые устанавливаются колеса одной оси испытуемого транспортного средства. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение транспортного средства со скоростью до 4,0 км/ч. При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода, корпус которого подвешен балансирно. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной системой и передается на персональный компьютер для обработки и визуализации.
Измерения параметров тормозной системы производится последовательно: вначале на передней, а затем на задней оси транспортного средства.
Диаметр роликов и расстояние между ними выбраны для обеспечения устойчивого положения диагностируемого транспортного средства.
Стенды РЕМСТО-ТС-3-1С-1-3Ч применяются для проверки параметров тормозных систем легковых автомобилей с максимальной массой, приходящейся на ось до 3000 кг, конструктивно выполнены в виде несущей рамы - моноблока с двумя парами опорных роликов, размещенных в раме.
Стенды РЕМСТО-ТС-13-1С-1-7.5Ч являются универсальными и применяются для проверки параметров тормозных систем как легковых автомобилей, так и грузовых. Стенды РЕМ-СТО-ТС-13-1С-1-7.5Ч конструктивно выполнены в виде несущей рамы - моноблока с двумя парами опорных роликов, размещенных в раме.
Отдельными самостоятельными элементами конструкции для всех модификаций стендов являются шкаф управления, с размещенными в нём электрическими узлами управления и персональный компьютер, с монитором и приборами ввода и вывода информации, который устанавливается на специальную стойку, монтируемую на стену с помощью анкерных болтов.
Все модификации стендов укомплектованы датчиком для измерений усилий, прикладываемых к органам управления тормозными системами, а стенды РЕМСТО-ТС-13-1С-1-7.5Ч - датчиком для измерений давления сжатого воздуха.
Общий вид стендов представлен на рисунках 1 и 2.

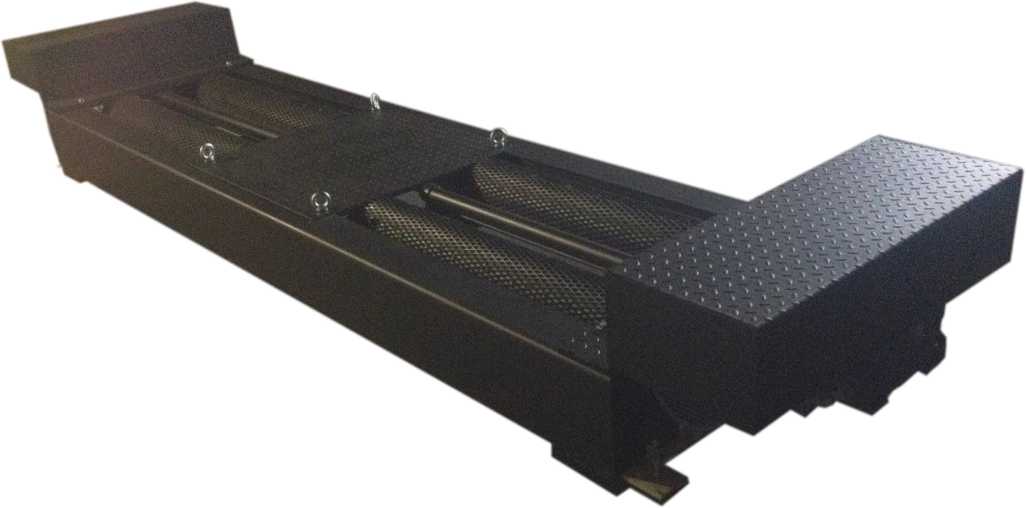

Рисунок 1 - Общий вид стендов тормозных РЕМСТО-ТС-3-1С-1-3Ч

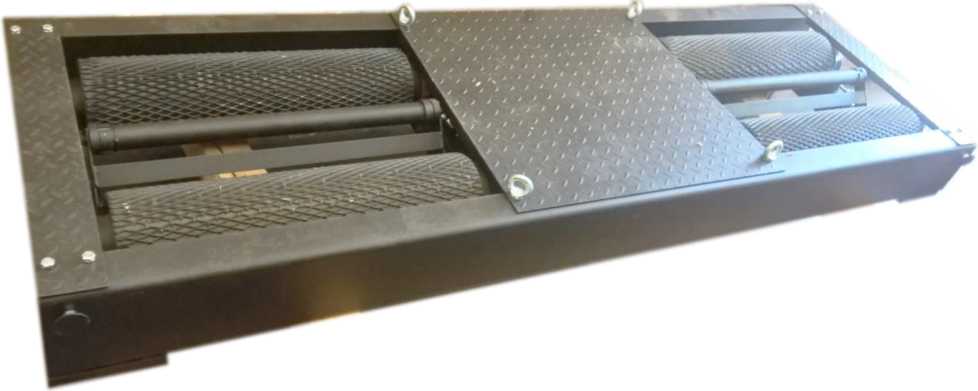

Рисунок 2 - Общий вид стендов тормозных РЕМСТО-ТС-13-1С-1-7.5Ч
Пломбирование стендов не предусмотрено.
Программное обеспечение
Программное обеспечение «РЕМСТО-ПК» разработано специально для стендов тормозных силовых РЕМСТО-ТС-3-1С-1-3Ч, РЕМСТО-ТС-13-1С-1-7.5Ч и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
РЕМСТО-ПК |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
D9BFDD1F |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
РЕМСТО-ТС-3-1С-1-3Ч |
РЕМСТО-ТС-13-1С-1-7.5Ч |
|
Диапазон измерений тормозной силы колеса, кН |
от 0 до 10 |
от 0 до 30 |
|
Пределы допускаемой относительной погрешности измерений тормозной силы колеса, % |
±3 | |
|
Диапазон измерений массы транспортного средства, приходящейся на ось, кг |
от 0 до 3000 |
от 0 до 13000 |
|
Пределы допускаемой относительной погрешности массы транспортного средства, приходящейся на ось, % |
±3 | |
|
Диапазон измерений усилий на органах управления, Н |
от 0 до 1000 | |
|
Пределы допускаемой относительной погрешности измерений усилий на органах управления, % |
±6 | |
|
Диапазон измерения давления сжатого воздуха, МПа (бар) |
- |
от 0 до 2 (20) |
|
Пределы допускаемой относительной погрешности измерений давления сжатого воздуха, % |
±5 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
РЕМСТО-ТС-3-1С-1-3Ч |
РЕМСТО-ТС-13-1С-1-7.5Ч |
|
Конструктивное исполнение |
Моноблок | |
|
Максимальная нагрузка на ось, кг |
3000 |
13000 |
|
Скорость движения автомобиля, имитируемая на стенде, км/ч |
4,0 |
2,0/4,0 |
|
Диаметр ролика, мм |
190 | |
|
Длина ролика, мм |
700 |
1000 |
|
Ширина колеи проверяемого автомобиля, мм |
от 800 до 2200 |
от 800 до 2870 |
|
Габаритные размеры (ДхШ*В), мм, не более: - блоков роликов - шкафа управления |
2550x810x300 550x460x120 |
3750x880x340 550x460x120 |
|
Масса, кг, не более - блоков роликов - шкафа управления |
480 25 |
1100 25 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380+38-57 50±1 | |
|
Диапазон рабочих температур, °С |
от -5 до +40 | |
|
Средний срок службы, лет, не менее |
8 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации / паспорта методом печати.
Комплектность
Таблица 4 - Комплектность стендов РЕМСТО-ТС-3-1С-1-3Ч
|
Наименование |
Обозначение |
Количество, шт. |
|
Роликовое шасси |
ТС 3.1.1.3.0Ч |
1 |
|
Шкаф управления |
ТС 11.4.1.П |
1 |
|
Датчик усилий на органах управления (педалемер) |
ТС 100 П |
1 |
|
Стойка ПК |
ТС ПК1 |
1 |
|
Комплект ПК (системный блок с предустановленной WIN 8/10, ПО стенда, клавиатура, мышь) |
ТС ПК2 |
1 |
|
Комплект кабелей |
ТС КАБ 3 |
1 |
|
Устройство нагружающее для поверки датчиков силы* |
ТС NMRV75 |
1 |
|
Устройство нагружающее для поверки датчиков массы* |
ТС 1100.6500 |
1 |
|
Фундаментные закладные |
ТС 3.Ч |
2 |
|
Паспорт |
ТС 3.1.1.3.0Ч ПС |
1 |
|
Руководство по эксплуатации |
ТС 3.1.1.3.0Ч РЭ |
1 |
|
Пульт ДУ* |
ТС ДУ ИК |
1 |
|
Методика поверки |
МП АПМ 73-16 |
1 |
|
Инструкция по монтажу и подключению |
С ИМ |
1 |
|
* - по заказу потребителя | ||
Таблица 5 - Комплектность стендов РЕМСТО-ТС-13-1С-1-7.5Ч
|
Наименование |
Обозначение |
Количество, шт. |
|
Роликовое шасси |
ТС 13.1.1.7.5Ч |
1 |
|
Шкаф управления |
ТС 11.4.1.П |
1 |
|
Датчик усилий на органах управления (педалемер) |
ТС 100 П |
1 |
|
Датчик давления сжатого воздуха |
ТС ДД 2.0 |
1 |
|
Стойка ПК |
ТС ПК1 |
1 |
|
Комплект ПК (системный блок с предустановленной WIN 8/10, ПО стенда, клавиатура, мышь) |
ТС ПК2 |
1 |
|
Комплект кабелей |
ТС КАБ 13 |
1 |
|
Устройство нагружающее для поверки датчиков силы* |
ТС NMRV130 |
1 |
|
Устройство нагружающее для поверки датчиков массы* |
ТС 1100.6500 |
1 |
|
Фундаментные закладные |
ТС 13.Ч |
2 |
|
Паспорт |
ТС 13.1.1.7.5Ч ПС |
1 |
|
Руководство по эксплуатации |
ТС 13.1.1.7.5Ч РЭ |
1 |
|
Пульт ДУ* |
ТС ДУ ИК |
1 |
|
Методика поверки |
МП АПМ 73-16 |
1 |
|
Инструкция по монтажу и подключению |
ТС ИМ |
1 |
|
* - по заказу потребителя | ||
Сведения о методах измерений
- разделе 1.1.5 ТС 3.1.1.3.0Ч РЭ «Стенды тормозные силовые РЕМСТО-ТС-3-1С-1-3Ч. Руководство по эксплуатации»;
- разделе 1.1.5 ТС 13.1.1.7.5Ч РЭ «Стенды тормозные силовые РЕМСТО-ТС-13-1С-1-7.5Ч. Руководство по эксплуатации».
Нормативные документы
Приказ Министерства промышленности Российской Федерации от 22 октября 2019 г. N 2498 Об утверждении государственной поверочной схемы для средств измерений силы
Приказ Министерства промышленности Российской Федерации от 6 декабря 2011 г. N 1677 Об утверждении основных технических характеристик средств технического диагностирования и их перечня
ТУ 4577-008-0117017582-2015 Стенды тормозные силовые. Технические условия
