Регистраторы данных многофункциональные CR1000, CR6
| Номер в ГРСИ РФ: | 66700-17 |
|---|---|
| Производитель / заявитель: | Фирма "Campbell Scientific, Inc.", США |
Регистраторы данных многофункциональные CR1000, CR6 (далее по тексту - РДМ) предназначены измерений напряжения постоянного электрического тока, частоты, электрического сопротивления с первичных измерительных преобразователей, преобразования их в цифровую форму, индикации измеренных значений и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66700-17 |
| Действует | по 27.02.2027 |
| Наименование | Регистраторы данных многофункциональные |
| Модель | CR1000, CR6 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5808f965-d62d-48a4-e03a-46b122aa8386 |
Производитель / Заявитель
Фирма "Campbell Scientific, Inc.", США
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 153 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
66700-17: Описание типа
2023-66700-17.pdf
|
Скачать | 689 КБ | |
|
66700-17: Методика поверки
2023-mp66700-17.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Регистраторы данных многофункциональные CR1000, CR6 (далее по тексту - РДМ) предназначены для измерений напряжения постоянного электрического тока, частоты, электрического сопротивления с первичных измерительных преобразователей, преобразования их в цифровую форму, индикации измеренных значений и передачи измерительных данных по цифровым интерфейсам в компьютерные системы.
Описание
РДМ представляют собой многофункциональные цифровые электроизмерительные приборы, принцип действия которых основан на преобразовании входных сигналов от первичных измерительных преобразователей (далее по тексту - ИП) - тензометрических, струнных датчиков, термопар, источников напряжения постоянного тока в цифровую форму посредством аналогово-цифрового преобразования, дальнейшей его обработке и отображении результатов измерений на дисплее, а также на персональном компьютере с помощью программного обеспечения.
РДМ осуществляют одновременный аппаратно-синхронизированный приём, оцифровку, обработку сигналов по всем измерительным каналам и передачу значений измеряемых величин по цифровым интерфейсам при однократных и многократных измерениях в режиме реального времени.
РДМ состоят из корпуса, на панели которого располагаются соединительные разъемы, предназначенные для подключения ИП. Внутри корпуса располагается плата с основными электронными узлами.
Управление РДМ осуществляется встроенным микроконтроллером согласно программе, загруженной при помощи внешнего программного обеспечения, установленного на управляющем персональном компьютере.
К настоящему типу средств измерений относятся РДМ модификаций CR1000, CR1000X, CR6, различающиеся количеством измерительных каналов и каналов коммуникации, обеспечивающих подключение дополнительных сменных многоканальных измерительных модулей AVW200 и AVW216, а также мультиплексоров AM16/32B, предназначенных для расширения числа опрашиваемых каналов. Модификация CR1000 на маркировочной табличке имеет обозначение CR1000M.
Идентификация РДМ осуществляется методом визуального осмотра лицевой и тыльной частей корпуса РДМ, на которых отображена информация о типе, модификации, наименовании изготовителя и заводском номере. Заводской номер в числовом формате наносится на маркировочную табличку методом офсетной печати.
Пломбировка РДМ не предусмотрена.
Нанесение знака поверки на РДМ не предусмотрено.
Общий вид РДМ с указанием мест нанесения заводского номера приведен на рисунках
1 - 6.

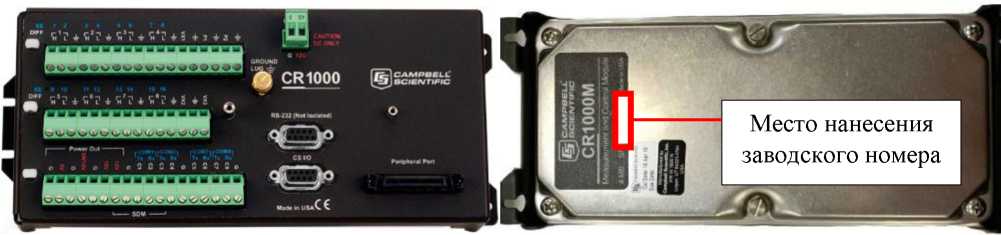

Рисунок 1 - Общий вид РДМ CR1000

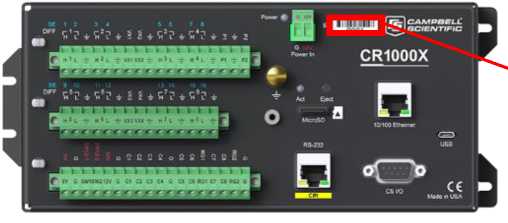

Рисунок 2 - Общий вид РДМ CR1000X
Место нанесения заводского номера

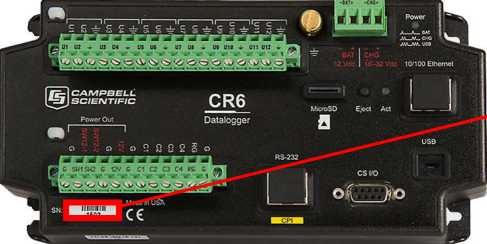

Рисунок 3 - Общий вид РДМ CR6
Место нанесения заводского номера

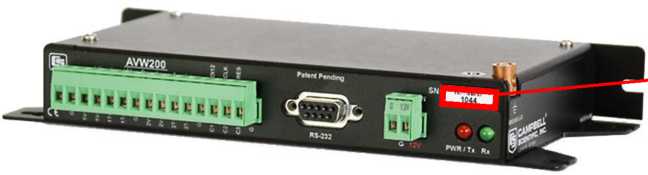

Рисунок 4 - Общий вид многоканальных измерительных модулей AVW200
Место нанесения заводского номера
Место нанесения
заводского номера

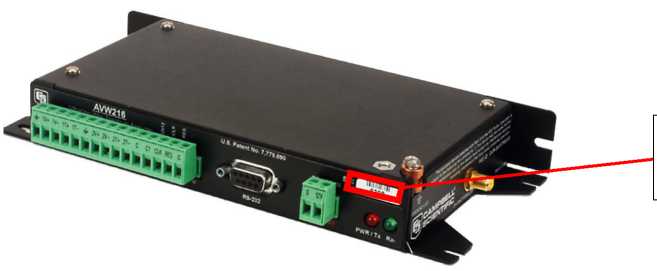

Рисунок 5 - Общий вид многоканальных измерительных модулей AVW216

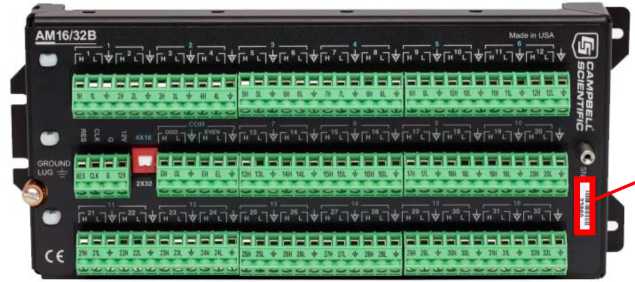

Рисунок 6 - Общий вид мультиплексоров AM16/32B
Место нанесения
заводского номера
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) разделяется на метрологически значимое встроенное в РДМ программное обеспечение (далее по тексту - ВПО) и внешнее ПО, устанавливаемое на персональный компьютер.
ВПО записывается в энергонезависимую память РДМ, контролирует базовые функции и является средой, в которой реализуется программа проведения измерений.
Устанавливаемое на персональный компьютер внешнее ПО позволяет программировать расписание проведения измерений, вводить калибровочные коэффициенты для ИП, служит средством экспорта данных, средством визуализации полученных данных и их обработки. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные ВПО РДМ представлены в таблице 1.
Таблица 1 - Идентификационные данные ВПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Модификация РДМ |
CR1000 |
CR1000X |
CR6 |
AVW200, AVW216 |
|
Идентификационное наименование ВПО |
CR1000 OS |
CR1000X OS |
CR6 OS |
AVW200 OS |
|
Номер версии (идентификационный номер ВПО), не ниже |
29.00 |
1.01 |
06.00 |
XX.06 |
|
Цифровой идентификатор ВПО |
отсутствует | |||
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 - «Низкий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
CR1000 |
CR1000X |
CR6 |
|
Диапазон измерений напряжения постоянного тока, В |
от -5 до 5 | ||
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в нормальных условиях эксплуатации |
± (640-4qu| + A) |
± (430-4qu| + B) |
± (430-4qu| + C) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в рабочих условиях эксплуатации |
± (1,2-10’3-|U| + A) |
± (б-10-4-|и| + B) |
± (б-10-4-|и| + C) |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от -2,5 до 2,5 |
от -4 до 4 |
от -2,5 до 2,5 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, в нормальных условиях эксплуатации |
± (6-10-4-|U| + 0,8 мВ) |
± (iM0-3qu| |
± (1M0-3^|U| + 1,2 мВ) |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, в рабочих условиях эксплуатации |
± (1,2-10-3-|U| + 0,8 мВ) |
+ 2 мВ) |
± (1M0-3^|U| + 1,5 мВ) |
|
Диапазон измерений частоты входного сигнала1, Гц |
от 100 до 6500 | ||
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала |
± 1,3М0-4 | ||
|
Диапазон измерений электрического сопротивления1, Ом |
от 37 до 670500 | ||
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % |
± 0,25 | ||
1 - для РДМ CR1000, CR1000X только при подключении многоканальных измерительных модулей AVW200 или AVW216;
U - показания РДМ
Таблица 3 - Значения коэффициента А
|
Поддиапазон измерений, мВ |
В дифференциальном режиме измерений с реверсированием входного сигнала, мкВ |
В дифференциальном режиме измерений без реверсирования входного сигнала, мкВ |
В несимметричном режиме измерений, мкВ |
|
от -5000 до 5000 |
2000 |
4000 |
4000 |
|
от -2500 до 2500 |
1000 |
2000 |
2000 |
|
от -250 до 250 |
101 |
202 |
203 |
|
от -25 до 25 |
11 |
22 |
23 |
|
от -7,5 до 7,5 |
4 |
8 |
9 |
|
от -2,5 до 2,5 |
2 |
4 |
5 |
Таблица 4 - Значения коэффициента B
|
Поддиапазон измерений, мВ |
В дифференциальном режиме измерений с реверсированием входного сигнала, мкВ |
В дифференциальном режиме измерений без реверсирования входного сигнала, мкВ |
В несимметричном режиме измерений, мкВ |
|
от -5000 до 5000 |
0,5 |
2 |
2 |
|
от -1000 до 1000 |
0,25 |
1 |
1 |
|
от -200 до 200 |
0,15 |
0,5 |
0,5 |
Таблица 5 - Значения коэффициента С
|
Поддиапазон измерений, мВ |
В дифференциальном режиме измерений с реверсированием входного сигнала, мкВ |
В дифференциальном режиме измерений без реверсирования входного сигнала, мкВ |
В несимметричном режиме измерений, мкВ |
|
от -5000 до 5000 |
10 |
40 |
40 |
|
от -1000 до 1000 |
5 |
12 |
12 |
|
от -200 до 200 |
2 |
6 |
6 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
CR1000 |
CR1000X |
CR6 |
AVW200, AVW216 |
AM16/32B |
|
Напряжение питания |
от 9,6 до 16 |
от 10 до 18 |
от 10 до 32 |
от 9,6 до 16 | |
|
постоянного тока, В | |||||
|
Габаритные размеры, мм, не более | |||||
|
- длина |
238 |
238 |
210 |
216 |
239 |
|
- ширина |
101 |
101 |
102 |
112 |
102 |
|
- высота |
54 |
62 |
56 |
32 |
46 |
|
Масса, кг, не более |
1,0 |
0,86 |
0,52 |
0,43 |
0,68 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение | ||||
|
Модификация |
CR1000 |
CR1000X |
CR6 |
AVW200, AVW216 |
AM16/32B |
|
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до 40 |
от -25 до +50 | |||
|
85 | |||||
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -25 до +50 |
от -40 до +70 |
от -25 до +50 | ||
|
85 | |||||
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Регистратор данных многофункциональный |
модификация в зависимости от заказа |
1 шт. |
|
Дополнительный сменный многоканальный измерительный модуль |
модификация в зависимости от заказа |
в соответствии с заказом |
|
Мультиплексор |
AM16/32B |
в соответствии с заказом |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Измерения» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457;
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 13 октября 2022г. № 2360;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456;
Стандарт предприятия «Campbell Scientific, Inc.», США.
