Толщиномеры индикаторные с ценой деления 0,01 и 0,1 мм. ТР, ТН
| Номер в ГРСИ РФ: | 66701-17 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | ЗАО "Кировский завод "Красный инструментальщик", г.Киров |
Толщиномеры индикаторные предназначены для измерения толщины листовых материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66701-17 |
| Действует | по 27.02.2022 |
| Наименование | Толщиномеры индикаторные с ценой деления 0,01 и 0,1 мм. |
| Модель | ТР, ТН |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c7fa3361-695a-7e44-ad3e-7fd89dbcfc8a |
Производитель / Заявитель
ООО "НПО "КировИнструмент", РОССИЯ, г.Киров
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
6998
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6747 (96%) |
| Неуспешных поверок (СИ непригодно) | 251 (4 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
66701-17: Описание типа
2021-66701-17.pdf
|
Скачать | 566 КБ | |
|
66701-17: Методика поверки
2024-mp66701-17.pdf
|
Скачать | 91 КБ |
Описание типа
Назначение
Толщиномеры индикаторные предназначены для измерения толщины листовых материалов.
Физическая величина - длина (мм).
Описание
Принцип действия основан на измерении величины вертикального перемещения измерительного стержня при измерении толщины листового материала, помещенного между поверхностями измерительных пяток.
Толщиномеры индикаторные состоят из скобы, в которой установлены отсчетное устройство (индикатор) со специальным наконечником и неподвижная пятка. Толщиномеры подразделяются на настольные и ручные. Толщиномеры настольные имеют скобу с поверхностью, предназначенной для установки на плоскости. Скоба толщиномеров ручных имеет отверстие, предназначенное для удобного удерживания прибора в руке. Толщиномеры изготавливаются двух типов: с нормированным измерительным усилием (рисунок 1, 2) и без нормированного измерительного усилия (рисунок 3). Толщиномеры с нормированным измерительным усилием имеют арретир (отводку) для отвода наконечника отсчетного устройства.
Число модификаций толщиномеров настольных ТН (рисунок 1) - 3 (ТН 10-60,
ТН 10-160, ТН 25-160), отличающихся друг от друга диапазонами измерений, вылетом отсчетного устройства, допускаемой погрешностью, габаритными размерами и массой.
Число модификаций толщиномеров ручных ТР (рисунок 2, 3) - 7 (ТР 10-60, ТР 25-60, ТР 25-100, ТР 25-250, ТР 25-60Б, ТР 25-100Б, ТР 50-160Б), отличающихся друг от друга диапазонами измерений, ценой деления отсчетного устройства, вылетом отсчетного устройства, допускаемой погрешностью, габаритными размерами и массой.
Толщиномеры индикаторные ТР, ТН выпускаются под товарным знаком

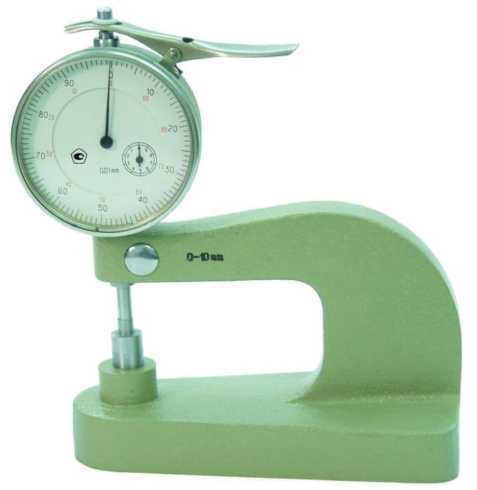

Рисунок 1 - Общий вид толщиномера настольного ТН с нормированным измерительным усилием

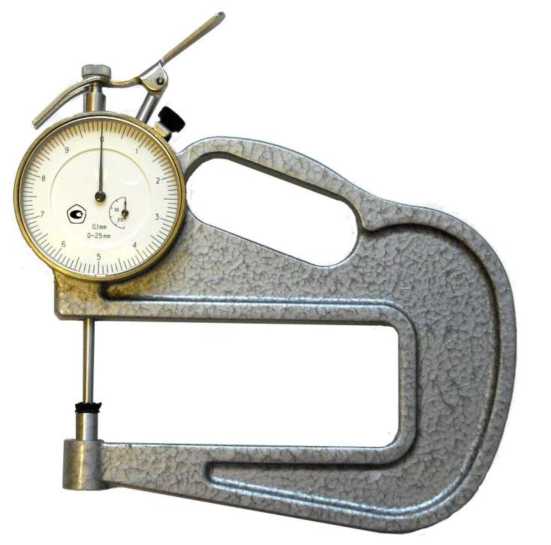

Рисунок 2 - Общий вид толщиномера ручного ТР с нормированным измерительным усилием
Рисунок 3 - Общий вид толщиномера ручного ТР без нормированного измерительного усилия
Пломбирование толщиномеров не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация толщиномера |
Диапазон измерений, мм |
Цена деления, мм |
Вылет отсчетного устройства, мм, не менее |
Пределы допускаемой погрешности, мм |
Размах показани й, не более |
Измерительное усилие, Н | ||
|
на участке до 1 мм |
на всем диапазоне измерений |
не более |
колебание, не более | |||||
|
ТН 10-60 |
0-10 |
0,01 |
60 |
±0,01 |
±0,018 |
1/3 цены деления |
1,5 |
0,6 |
|
ТН 10-160 |
160 | |||||||
|
ТН 25-160 |
0-25 |
160 |
±0,030 |
3,0 |
1,8 | |||
|
ТР 10-60 |
0-10 |
60 |
±0,018 |
1,5 |
0,6 | |||
|
ТР 25-60 |
0-25 |
0,10 |
60 |
±0,05 |
±0,080 |
4,0 |
2,0 | |
|
ТР 25-100 |
100 | |||||||
|
ТР 25-250 |
250 | |||||||
|
ТР 25-60Б |
60 |
не нормируется | ||||||
|
ТР 25-100Б |
100 | |||||||
|
ТР 50-160Б |
0-50 |
160 |
±0,150 | |||||
Таблица 2 - Технические характеристики
|
Модификация толщиномера |
Габаритные размеры (длинахширинахвысота), мм, не более |
Диаметр измерительных поверхностей пятки и наконечника, мм, не более |
Масса, кг, не более |
Условия эксплуатации | |
|
Температура воздуха, °С |
Влажность воздуха, %, не менее | ||||
|
ТН 10-60 |
120x60x137 |
10 |
1,09 |
от +5 до +35 |
80 |
|
ТН 10-160 |
260x93x162 |
3,00 | |||
|
ТН 25-160 |
228x80x187 |
4,00 | |||
|
ТР 10-60 |
138x25x137 |
0,47 | |||
|
ТР 25-60 |
124x23x161 |
0,39 | |||
|
ТР 25-100 |
165x23x167 |
0,52 | |||
|
ТР 25-250 |
345x23x191 |
0,89 | |||
|
ТР 25-60Б |
124x23x176 |
0,38 | |||
|
ТР 25-100Б |
167x23x182 |
0,51 | |||
|
ТР 50-160Б |
268x30x304 |
1,03 | |||
Примечание - По заказу потребителя измерительные поверхности пятки и наконечника
изготавливаются диаметром, равным 16 и 30 мм.
Средний срок службы - не менее 4 лет.
Знак утверждения типа
наносится на шкалу отсчетного устройства методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Толщиномер |
ТН (ТР) |
1 |
|
Футляр |
— |
1 |
|
Руководство по эксплуатации |
ТН.000 РЭ или ТР.000 РЭ |
1 |
Сведения о методах измерений
приведены в разделе 2 руководства по эксплуатации.
Нормативные документы
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм.
Технические условия
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм
