Преобразователи давления P500IR-MP
| Номер в ГРСИ РФ: | 66715-17 |
|---|---|
| Производитель / заявитель: | Фирма "Kavlico Corporation Inc., Co.", США |
|
66715-17: Описание типа
2017-66715-17.pdf
|
Скачать | 80.6 КБ |
Преобразователи давления P500IR-MP (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования избыточного давления жидкостей и газов в нормированный выходной сигнал постоянного тока или напряжения.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66715-17 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи давления | |||||||||||||||||||||||||||||||||||||||
| Модель | P500IR-MP | |||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 21b6e608-d300-5ed3-dbf2-04fd81ea724c | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма "Kavlico Corporation Inc., Co.", СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
66715-17: Описание типа
2017-66715-17.pdf
|
Скачать | 80.6 КБ |
Описание типа
Назначение
Преобразователи давления P500IR-MP (далее по тексту - преобразователи) предназначены для измерений и непрерывного преобразования избыточного давления жидкостей и газов в нормированный выходной сигнал постоянного тока или напряжения.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.
В качестве чувствительного элемента в преобразователях применяется мембрана, на которую нанесены тензорезисторы, соединенные по мостовой схеме. Измеряемое давление подается на мембрану и вызывает ее деформацию, которая приводит к изменению сопротивлений тензорезисторов и разбалансу моста. Электрический сигнал разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок преобразования для усиления и преобразования в нормированный электрический выходной сигнал.
Конструктивно преобразователи выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок преобразования. Измеряемое давление подводится в рабочую полость преобразователя через его нижний резьбовой штуцер. Клеммы подключения электрических проводов расположены в пластиковом коннекторе, присоединенном к верхнему штуцеру преобразователя.
Преобразователи имеют 3 модификации, отличающиеся диапазонами измерений давления и значением предельно допускаемого давления.
Пломбировка корпуса преобразователя не предусмотрена.

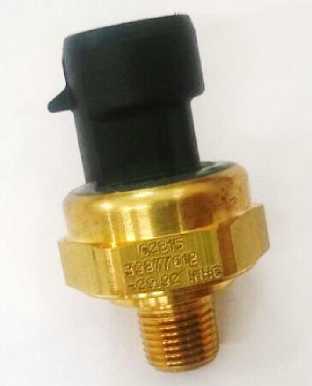

Внешний вид преобразователя приведен на рисунке 1.
Рисунок 1 - Внешний вид преобразователя давления P500IR-MP
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
Модификация п |
реобразователя | |
|
AVPT |
APT, OPT | |
|
Диапазон измерений давления, МПа |
от 0 до 0,2 |
от 0 до 2,76 |
|
Выходной сигнал, В |
от 0,5 до 4,5 | |
|
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
±3,0 | |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от диапазона измерений |
±0,25 | |
|
Предельное допускаемое давление, МПа |
0,3 |
4,14 |
|
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +18 до +22 80 от 84 до 106,7 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Модификация преобразователя | |
|
AVPT APT, OPT | |
|
Напряжение питания постоянным током, В |
5 |
|
Потребляемая мощность, В •А, не более |
0,1 |
|
Масса, кг, не более |
0,1 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
40 000 |
|
Габаритные размеры, мм, не более - длина - диаметр |
50 027 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от 0 до +50 80 от 84 до 106,7 |
Знак утверждения типа
наносится на корпус преобразователей методом наклейки или иным методом, на титульный лист технического паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователь |
в соответствии с заказом |
1 шт. |
|
Технический паспорт |
ТП |
1 экз. |
Поверка
осуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Рабочие эталоны давления (калибраторы давления, манометры цифровые,
преобразователи давления) класса точности 0,6 и выше по ГОСТ Р 8.802-2012
ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в техническом паспорте.
Нормативные документы
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
МИ 1997-89 Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки
Техническая документация Kavlico Corporation Inc., Co., США
