Комплекты для измерений соединителей коаксиальных КИСК-7М
| Номер в ГРСИ РФ: | 66718-17 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Комплекты для измерений соединителей коаксиальных КИСК-7М (далее - комплекты КИСК-7М) предназначены для измерений основных присоединительных размеров коаксиальных соединителей СВЧ трактов при контроле их соответствия требованиям ГОСТ 13317-89.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66718-17 |
| Действует | по 27.02.2027 |
| Наименование | Комплекты для измерений соединителей коаксиальных |
| Модель | КИСК-7М |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2f9f5839-2115-691a-9434-571d8fe903f4 |
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., Солнечногорский р-н, рабочий поселок Менделеево
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 77 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
66718-17: Описание типа
2023-66718-17.pdf
|
Скачать | 1.7 MБ | |
|
66718-17: Методика поверки
2023-mp66718-17.pdf
|
Скачать | 3.9 MБ |
Описание типа
Назначение
Комплекты для измерений соединителей коаксиальных КИСК-7М (далее - комплекты КИСК-7М) предназначены для измерений основных присоединительных размеров коаксиальных соединителей СВЧ трактов при контроле их соответствия требованиям ГОСТ 13317-89.
Описание
Конструктивно комплект КИСК-7М состоит из измерителя несоосности; меры соосности 7/3,04; калибр-кольца 8,04h9 или калибр-скобы 8,04h9; калибр-пробки 8,06H9; калибр-кольца 1,7h9 или калибр-скобы l,7h9; втулки 9 с поджимным винтом; втулки 5,2 с поджимным винтом; двух измерительных наконечников; цанги 7/3,04; планки; индикатора часового типа ИЧ-10 класса точности 1 (рег. №40149-08, 82404-21, 82371-21, 81400-21, 7993520, 69935-17, 69534-17, 69468-17, 57937-14). Измеритель несоосности состоит из платформы с поджимными винтами, индикатора рычажно-зубчатого ИРБ (рег. №36899-08, 78343-20, 6909417, 68533-17, 1586-12, 1586-97, 1586-77, 1586-61).
Составные части комплекта КИСК-7М размещены в деревянном кейсе КД-05, конструкция которого обеспечивает защиту от внешних воздействий.
Принцип действия комплекта КИСК-7М основан на реализации метода прямых измерений геометрических размеров коаксиальных соединителей СВЧ трактов.
Общий вид комплекта с указанием места нанесения знака утверждения типа, заводского номера представлены на рисунке 1. Нанесение знака поверки и пломбировки на средство измерений не предусмотрено.
Расположение составных частей комплекта КИСК-7М в кейсе приведено на рисунке 2.

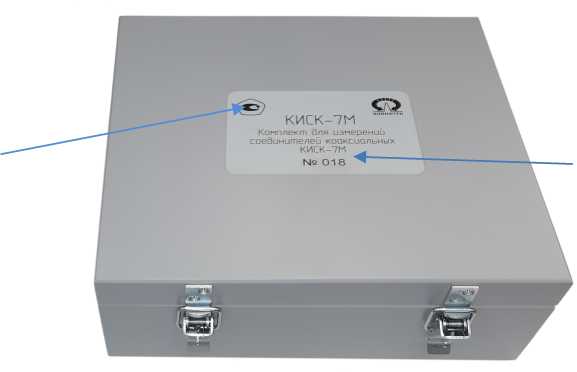

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Внешний вид КИСК-7М (в кейсе) с указанием мест утверждения типа, заводского номера

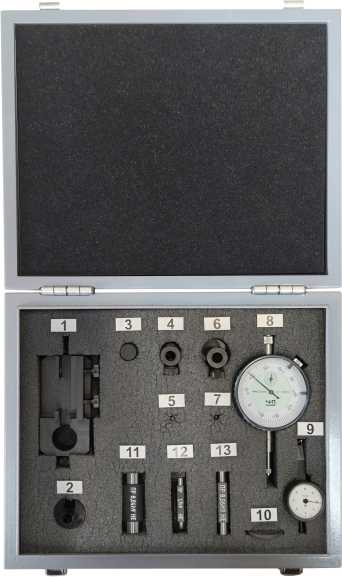

1 - измеритель несоосности с поджимными винтами; 2 - цанга; 3 - мера соосности 7/3,04;
4 - втулка 5,2 с поджимным винтом; 5 - наконечник измерительный МГФК.715521.006;
6 - втулка 9 с поджимным винтом; 7 - наконечник измерительный МГФК.715175.003;
8 - индикатор часового типа ИЧ10; 9 - индикатор рычажно-зубчатый ИРБ; 10 - планка;
11 - калибр-кольцо 8,04h9; 12 - калибр- кольцо 1,7h9; 13 - калибр-пробка 8,06H9
Рисунок 2 - Расположение составных частей комплекта КИСК-7М в кейсе
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Внутренние диаметры калибр-кольца l,7h9, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» |
1 694+0,003 1,673+0’003 |
|
Расстояния межгубочные калибр-скобы 1,7h9, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» |
1 694+0,003 1,673+0,003 |
|
Диаметры калибр-пробки 8,06Н9, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» |
8,068-0,003 8,097-0,003 |
|
Внутренние диаметры калибр-кольца 8,04h9, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» |
8,031+0’004 8,002+°’°04 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Шероховатость поверхностей калибр-кольца 8,04h9, мкм, не более |
0,32 |
|
Расстояния межгубочные калибр-скобы 8,04h9, мм: - со стороны маркировки «ПР» - со стороны маркировки «НЕ» |
8,031+0,004 8,002+0,004 |
|
Шероховатость поверхностей калибр-скобы 8,04h9, мкм, не более |
0,32 |
|
Плоскостность планки, мм, не более |
0,008 |
|
Диаметр втулок, мм |
8+0,036 |
|
Шероховатость втулки 9, мкм, не более |
0,8 |
|
Плоскостность втулки 9, мм, не более |
0,01 |
|
Диаметры измерительных наконечников, мм: - МГФК.715521.006 - МГФК.753175.003 |
1,8+0,14; 4,5-0,18 6-0,3 |
|
Диаметры меры соосности, мм |
1,7-0,025 8,04-0,036 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: - температура окружающего воздуха, °C |
от 15 до 25 |
Знак утверждения типа
наносится методом офсетной печати на маркировочный ярлык, расположенный на крышке кейса, и типографским способом на титульный лист документа МГФК.401121.006 РЭ «Комплект для измерений соединителей коаксиальных КИСК-7М. Руководство по эксплуатации».
Комплектность
Таблица 3 - Комплект комплекта КИСК-7М
|
Наименование |
Обозначение |
Количество |
|
1 Комплект для измерений соединителей коаксиальных КИСК-7М, в составе: |
МГФК.401421.006 |
1 шт. |
|
1.1 Измеритель несоосности |
МГФК.401733.001 |
1 шт. |
|
1.2 Калибр-скоба 8,04h9 |
МГФК.401434.004 |
** *) 1 шт. ) |
|
1.3 Калибр-кольцо 8,04h9 |
МГФК.401431.002 |
** *) 1 шт. ) |
|
1.4 Калибр-пробка 8,06H9 |
МГФК.401421.002 |
1 шт. |
|
1.5 Калибр-скоба l,7h9 |
МГФК.401434.005 |
** *) 1 шт. ) |
|
1.6 Калибр-кольцо 1,7h9 |
МГФК.401431.003 |
** *) 1 шт. ) |
|
1.7 Втулка 9 |
МГФК.713652.013 |
1 шт. |
|
1.8 Втулка 5,2 |
МГФК.713352.025 |
1 шт. |
|
1.9 Наконечник измерительный |
МГФК.715521.006 |
1 шт. |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество |
|
1.10 Наконечник измерительный |
МГФК.753175.003 |
1 шт. |
|
1.11 Цанга 7/3,04 |
МГФК.723213.026 |
1 шт. |
|
1.12 Планка |
МГФК.711111.042 |
1 шт. |
|
1.13 Мера соосности 7/3,04 |
МГФК.401733.004 |
1 шт. |
|
1.14 Винт поджимной |
МГФК.758156.093 |
5 шт. |
|
1.15 Индикатор часового типа ИЧ10 кл.1 |
_ |
1 шт. |
|
1.16 Индикатор рычажно-зубчатый ИРБ |
_ |
1 шт. |
|
2 Эксплуатационная документация, в составе: - руководство по эксплуатации - методика поверки с изменением №1 - формуляр |
МГФК.401121.006 РЭ - МГФК.401121.006 ФО |
1 шт. 1 шт. 1 шт. |
|
3 Кейс КД-05 |
_ |
1 шт. |
|
Примечание: *)Посталяется по заказу: - Калибр-скоба 8,04h9, либо калибр-кольцо 8,04h9; - Калибр-скоба l,7h9, либо калибр кольцо 1,7h9 | ||
Сведения о методах измерений
приведены в разделе 2 руководства по эксплуатации МГФК.401121.006 РЭ.
Нормативные документы
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры;
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц;
Приказ Росстандарта от 15 августа 2022 г. № 2018 «О внесении изменений в Государственную поверочную схему для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденную приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840»;
МГФК.401121.005 ТУ Комплекты для измерений соединителей коаксиальных КИСК-3,5М, КИСК-7М, КИСК-16М. Технические условия.
