Устройства синхронизирующие Метроном-РТР
| Номер в ГРСИ РФ: | 66731-17 |
|---|---|
| Производитель / заявитель: | ООО "КБ Метротек", г.Москва |
Устройства синхронизирующие Метроном-РТР (далее - устройства) предназначены для формирования высокостабильных по частоте электрических сигналов, корректируемых по сигналам глобальных навигационных систем ГЛОНАСС/GPS, с заданными параметрами низкочастотного шума и смещения собственной шкалы времени (НТВ) относительно ШВ Российской Федерации UTC (SU); формирования сигналов точного времени для оборудования сетей связи общего пользования и технологических сетей связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66731-17 |
| Действует | по 27.02.2022 |
| Наименование | Устройства синхронизирующие |
| Модель | Метроном-РТР |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6f521b81-f13c-af5b-5bd2-dbf719053abd |
Производитель / Заявитель
ООО "КБ Метротек", г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 111 (96%) |
| Неуспешных поверок (СИ непригодно) | 5 (4 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
66731-17: Описание типа
2017-66731-17-1.pdf
|
Скачать | 116.3 КБ | |
|
66731-17: Методика поверки
2022-mp66731-17.pdf
|
Скачать | 271.6 КБ |
Описание типа
Назначение
Устройства синхронизирующие Метроном-РТР (далее - устройства) предназначены для формирования высокостабильных по частоте электрических сигналов, корректируемых по сигналам глобальных навигационных систем ГЛОНАСС/GPS, с заданными параметрами низкочастотного шума и смещения собственной шкалы времени (ШВ) относительно ШВ Российской Федерации UTC (SU); формирования сигналов точного времени оборудования сетей связи общего пользования и технологических сетях связи.
Описание
Принцип действия основан на сравнении сигнала от текущего источника синхронизации с частотой внутреннего опорного генератора (далее ОГ) и подстройке частоты ОГ, а также формировании шкалы времени по информации от внешних источников и последующем её хранение. Устройства имеют низкие значения низкочастотного шума, выраженные через характеристики максимальной ошибки временного интервала (МОВИ) и девиации временного интервала (ДВИ). Устройство может использоваться для определения разности (расхождения) шкал времени в сетях операторов связи относительно национальной шкалы времени Российской Федерации UTC (SU).
Устройства обеспечивают приём сигналов эталонной шкалы времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS и выдачу сигналов частоты и времени в форматах: 1PPS, NMEA, 1PPM, 2.048/10МГц, IRIG-B DC и IRIG-B-Ам, а также по сетевым протоколам IEEE 1588-2008 (PTP ver 2), NTP или SNTP.
Конструктивно устройства выполнены в виде блока в пластиковом или металлическом корпусе с креплением на DIN-рейку (исполнение DIN) или в металлическом корпусе с креплением в 19"-й стойке (исполнение 1U). В зависимости от установленного программного обеспечения, изделие выпускается в 3-х модификациях: «Устройство синхронизирующее Метроном-PTP» - сервер точного времени; «Устройство синхронизирующее Метроном-PTP-S» -клиент PTP; «Устройство синхронизирующее Метроном-PTP-N» - клиент NTP.

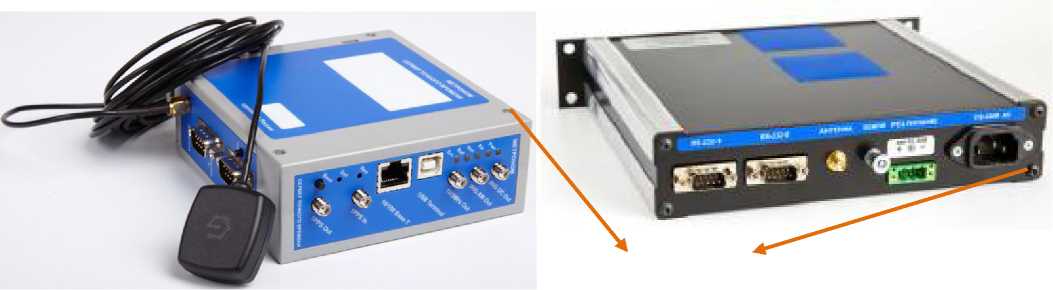

Внешний вид устройства двух модификаций и схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
Места для наклеек
Рисунок 2 - Устройство в металлическом корпусе
Рисунок 1 - Устройство в пластмассовом корпусе
Программное обеспечение (ПО) встроенное, с управляющими функциями, подключение ПО для опций выполняется с помощью кода в сервисных центрах фирмы-изготовителя. Идентификационные данные ПО представлены в таблице 1:
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) ПО |
Значение | ||
|
Модификации | |||
|
PTP |
PTP-S |
PTP-N | |
|
Идентификационное наименование |
Метроном-PTP Сервер точного времени |
Метроном-PTP Клиент PTP |
Метроном-PTP Клиент NTP |
|
Номер версии (идентификационный номер) |
SW 4.17 (не ниже) |
SW 4.17 (не ниже) |
SW 4.17 (не ниже) |
|
Цифровой идентификатор |
- |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014. Конструкция устройств исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям устройств, включая процессор, защищен конструкцией устройств и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Тип опорного генератора | |||
|
ТСХО |
ОСХО |
Rb | |
|
Параметры низкочастотного шума (вандера) при времени наблюдения т в секундах: МОВИ, нс, не более в интервале наблюдения, с: 0,1 < т < 1000 в интервале наблюдения, с: т > 1000 ДВИ, нс, не более в интервале наблюдения, с: 0,1 < т < 100 в интервале наблюдения, с: 100 < т < 1000 в интервале наблюдения, с: 1000 < т < 10000 |
0,275т+25 0,01т+290 3 0,03т 30 | ||
|
Пределы допускаемого абсолютного смещения собственной шкалы времени (ШВ) относительно ТТТВ Российской Федерации UTC (SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, для исполнения Метроном-PTP, Метроном-PTP-S, нс |
±100 | ||
|
Пределы допускаемого абсолютного смещения собственной ШВ относительно ТТТВ Российской Федерации UTC (SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, для исполнения Метроном-N, мкс |
±10 | ||
|
Пределы допускаемого абсолютного смещения собственной ШВ относительно ШВ Российской Федерации UTC (SU) в режиме автономной работы, для исполнения Метроном-PTP, Метроном-PTP-S, за сутки, мкс |
±30000 |
±22 |
±1 |
Окончание таблицы 2
|
Наименование характеристики |
Значение | ||
|
Тип опорного генератора | |||
|
ТСХО |
ОСХО |
Rb | |
|
Пределы допускаемого абсолютного смещения собственной ШВ относительно ШВ Российской Федерации UTC (SU) в режиме автономной работы, за сутки, для исполнения Метроном- N, мкс |
±30000 |
±35 |
±15 |
|
Амплитуда выходных сигналов 2,048/10 МГц на нагрузке 50 Ом, В |
2,3±0,2 | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Рабочие условия применения: диапазон температур воздуха, °C, влажность воздуха при температуре 25°C, %, не более Условия транспортирования и хранения: - температура окружающей среды, °C - средняя относительная влажность воздуха при 25 °C, % |
от 0 до 45 95 от 0 до 50 95 | |
|
Исполнение | ||
|
Электропитание: - от сети переменного тока частотой, Гц напряжением, В - источника постоянного тока напряжением (основного), В источника постоянного тока напряжением (резервного), В |
DIN |
1U |
|
от 12 до 36 - |
от 47 до 63 от 90 до 260 - от 12 до 36 | |
|
Размеры, мм |
46x118x127 |
240x205x44 |
|
Масса, кг, не более |
0,5 |
2 |
Знак утверждения типа
наносится на заднюю сторону устройства в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность устройств
|
Наименование |
Количество |
|
Устройство синхронизирующее Метроном-РТР выбранной модификации |
1 |
|
Блок питания 220В/24В1 |
1 |
|
Кабель USB 1 |
1 |
|
Патч-корд Ethernet |
1 |
|
Антенна ГЛОНАСС/GPS |
1 |
|
Антенный кабель |
1 |
|
Разрядник грозозащиты антенны |
1 |
|
Комплект ВЧ разъемов для подключения антенны |
1 |
|
Адаптер коаксиальный 50/75 Ом |
1 |
|
Адаптер симметричный 50/120 Ом |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Методика поверки |
Поверка
осуществляется по документу КБМТ.468150.020 МП с изменениями 1-8 «Устройства синхронизирующие Метроном-РТР. Методика поверки», утвержденному ФГУП ЦНИИС 25 октября 2017 г.
Основные средства поверки:
- измерители временных отклонений ИВО-1М (рег. № 18813-05);
- осциллографы цифровые MSO-X 2022A (рег. № 48998-12);
- приемники опорные синхронизирующие ОСП-2 (рег. № 53953-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
«Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций (далее Минкомсвязи) Российской Федерации», утвержденные Приказом Минкомсвязи РФ от 23.07.2015 № 277 (регистрационный номер в Министерстве юстиции Российской Федерации 38786 от 03 09.2015)
Техническая документация ООО «КБ Метротек», Москва
