Генераторы сигналов специальной формы серий АКИП-3408, АКИП-3418 (далее -генераторы) предназначены для генерации периодических смодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.

Информация по Госреестру

Основные данные
Номер по Госреестру 66780-17
Наименование Генераторы сигналов специальной формы
Модель АКИП-3408, АКИП-3418
Срок свидетельства (Или заводской номер) 27.02.2022
Производитель / Заявитель

Фирма "Siglent Technologies Co., Ltd.", Китай

Поверка

Зарегистрировано поверок 2752
Найдено поверителей 107
Успешных поверок (СИ пригодно) 2723 (99%)
Неуспешных поверок (СИ непригодно) 29 (1%)
Актуальность информации 19.11.2024

Поверители

Скачать

66780-17: Описание типа СИ Скачать 241.7 КБ
66780-17: Методика поверки 54882137-16/2 МП Скачать 607.8 КБ

Описание типа

Назначение

Генераторы сигналов специальной формы серий АКИП-3408, АКИП-3418 (далее -генераторы) предназначены для генерации периодических немодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.

Описание

Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на технологии прямого цифрового синтеза, который позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений практически любой формы.

Генераторы изготавливаются в 6-ти модификациях:

- серия АКИП-3408: АКИП-3408/1, АКИП-3408/2, АКИП-3408/3;

- серия АКИП-3418: АКИП-3418/1, АКИП-3418/2, АКИП-3418/3;

Модификации генераторов отличаются диапазоном частот генерируемых сигналов, количеством выходных каналов, наличием дополнительных входов и выходов, различным расположением органов управления.

На передней панели генераторов находится цветной жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. В нижней правой части панели расположены выходные разъемы: для серии АКИП-3408 - основного канала и канала синхронизации; для серии АКИП-3418 - основных двух каналов.

На задней панели генераторов располагаются: разъем для подключения кабеля питания; интерфейсы связи с персональным компьютером; для серии АКИП-3418: входной разъем частотомера, входной/выходной разъем опорной частоты 10 МГц, универсальный разъем (вход сигнала внешней модуляции и сигнала запуска, выход сигнала запуска и сигнала синхронизации).

Внешний вид генераторов представлен на рисунке 1. Место опломбирования генераторов от несанкционированного доступа показано на рисунке 2. Пломба наносится на один из крепежных винтов на задней или боковой панели корпуса генераторов. Знак поверки представляет собой наклейку и наносится на боковой панели корпуса генератора.

Программное обеспечение

Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Версия ПО

Номер версии (идентификационный номер ПО)

Не ниже 1.01

Цифровой идентификатор ПО

нет данных

Примечание - номер версии ПО определяется по первым трем цифрам

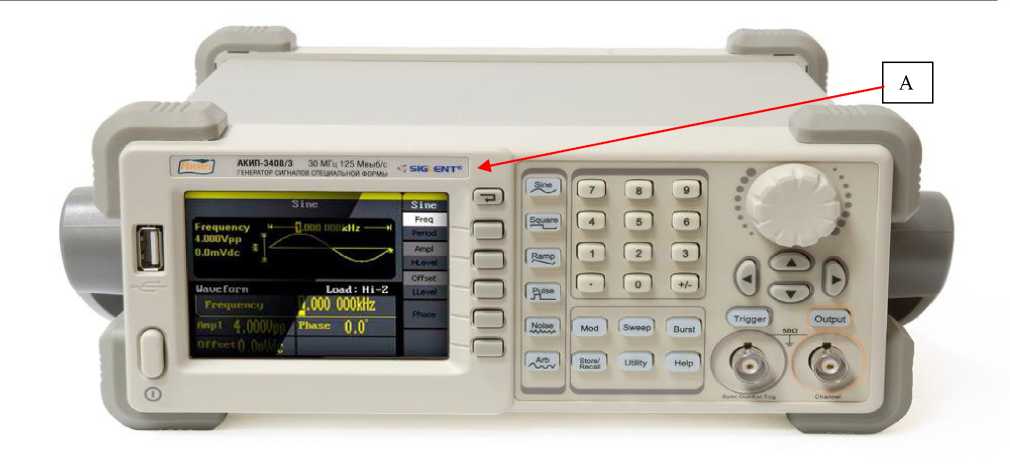

Генераторы серии АКИП-3408

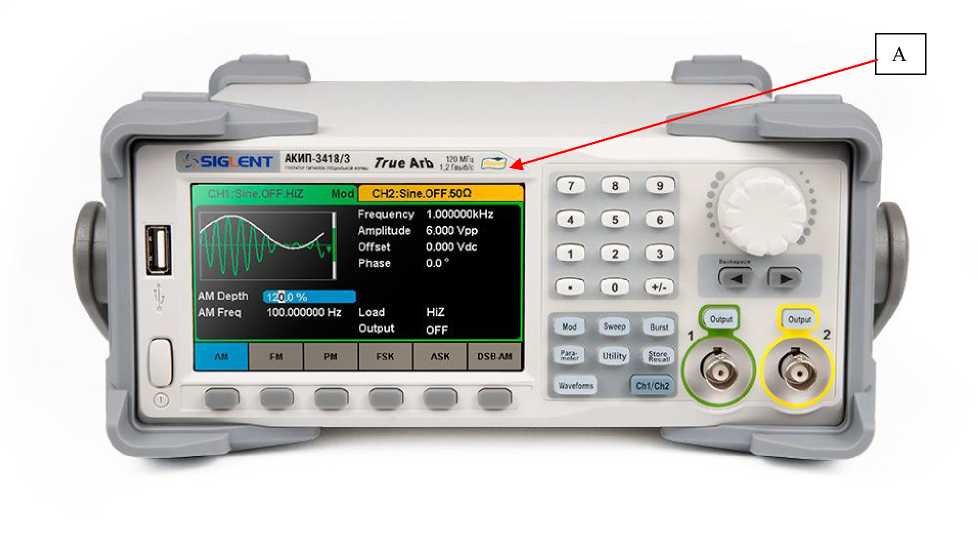

Генераторы серии АКИП-3418

Рисунок 1 - Внешний вид генераторов и место нанесения знака утверждения типа (А)

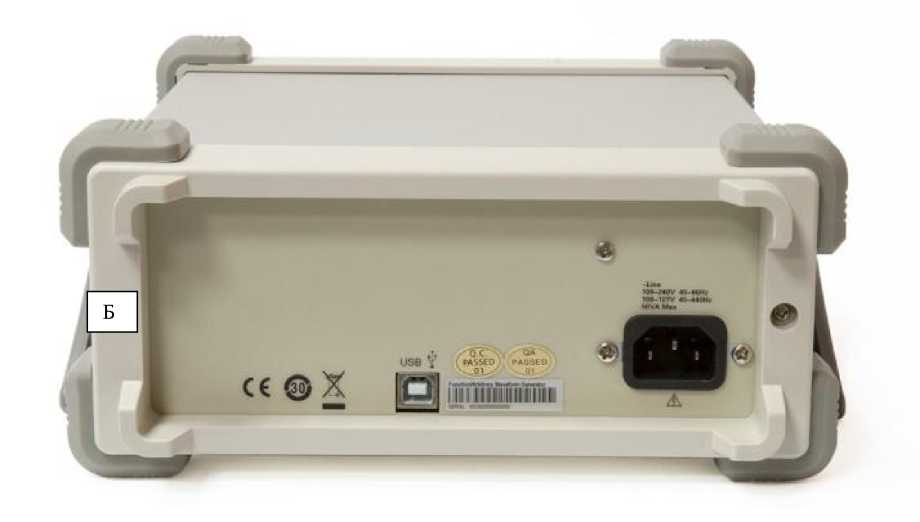

Рисунок 2 - Место опломбирования от несанкционированного доступа (Б)

Технические характеристики

Таблица 2 - Амплитудно-частотные характеристики

Характеристика

Значение для модификаций

АКИП-3408/1

АКИП-3408/2

АКИП-3408/3

АКИП-3418/1

АКИП-3418/2

АКИП-3418/3

1

2

3

4

5

6

7

Максимальная частота, МГц

5

10

30

40

80

120

Число основных каналов

1

2

Разрешающая способность, мкГц

1

Пределы допускаемой относительной погрешности установки частоты - стандартно - с опцией 100

±Г10-4

±2-10’7

±Г10-6

±2-10’7

Диапазон установки значения размаха напряжения (от пика до пика) на нагрузке 50 Ом, В, - при частоте сигнала < 10 МГц - при частоте сигнала > 10 МГц - при частоте сигнала < 20 МГц - при частоте сигнала > 20 МГц

от 2М0-3 до 10 от 2М0-3 до 5

--

--от Ы0-3 до 10 от 1 •Ю-3 до 5

Диапазон установки значения постоянного смещения, В - на нагрузке 50 Ом

- на нагрузке 1 МОм

±5 ±10

Продолжение таблицы 2

1

2

3

4

5

6

7

Пределы допускаемой абсолютной погрешности установки постоянного смещения, В где Ucm - установленное значение постоянного смещения, мВ

±(0,01-|Ucm| + 3)

±(0,01-|Ucm| + 2)

Выходное сопротивление, Ом

5О; 1-106

Форма сигнала

Синусоидальная, прямоугольная, пилообразная, импульсная, белый шум, произвольная

Диапазон установки частоты для синусоидального сигнала, Гц

от Г1О’6 до 5-1О6

от Г1О’6 до 1-107

от Г1О’6 до 3-1О7

от Г1О’6 до 4-1О7

от Г1О’6 до 8-107

от Г1О’6 до 1,24О8

Диапазон установки частоты для прямоугольного сигнала, Гц

от Г1О’6 до 5-1О6

от Г1О’6 до 1-1О7

от Г1О’6 до 1-1О7

от Г1О’6 до 2,517

от Г1О’6 до 2,517

от Г1О’6 до 2,517

Диапазон установки частоты для импульсного сигнала, Гц

от 540’4 до 5-1О6

от 5ЧО’4 до 5-106

от 5ЧО’4 до 5-106

от Г1О’6 до 2,517

от Г1О’6 до 2,517

от Г1О’6 до 2,517

Диапазон установки частоты для треугольного (пилообразного) сигнала, Гц

от 140’6 до 34О5

от Г1О’6 до 34О5

от Г1О’6 до 34О5

от Г1О’6 до 1-1О6

от Г1О’6 до 1-1О6

от Г1О’6 до 1-1О6

Полоса частот по уровню

-3 дБ для белого шума, МГц

5

10

30

120

120

120

Диапазон установки частоты для сигнала произвольной формы, Гц

от Г1О’6 до 5-1О6

от Г1О’6 до 5-106

от Г1О’6 до 5-106

от Г1О’6 до 5-106

от Г1О’6 до 5-106

от Г1О’6 до 5-106

Виды модуляции

Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ), амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), широтно-импульсная модуляция (ШИМ), качание по частоте (ГКЧ), пакетный режим

Таблица 3 - Характеристики синусоидальной формы сигнала

Характеристика

Значение для модификаций

АКИП’3408/1, АКИП-3408/2, АКИП-34О8/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

1

2

3

Пределы допускаемой абсолютной погрешности установки размаха выходного напряжения на частоте 1 кГц при значении постоянного смещения О мВ, мВ при ип-п < 1 В при ип-п > 1 В где ип-п - установленное значение размаха выходного напряжения, мВ

±(0,0Гип-п + 2) ±(0,0Гип-п + 10)

±(0,0Гип-п + 1)

±(о,ОГип-п + 1)

Продолжение таблицы 3

1

2

3

Неравномерность АЧХ сигнала синусоидальной формы относительно 1 кГц, дБ, не более, в диапазонах частот:

±0,3

до 100 МГц

±0,3

±0,4

св. 100 МГц

-

Уровень гармоник в выходном сигнале

по двум каналам по отношению к уровню несущей, дБ, не более, в

диапазонах частот:

-60

-65

от 0 до 1 МГц

-55

-65

св. 1 МГц до 10 МГц

-50

-60

св. 10 МГц до 20 МГц

-50

-55

св. 20 МГц до 30 МГц

-

-55

св. 30 МГц до 40 МГц

-

-50

св. 40 МГц до 60 МГц

-

-45

св. 60 МГц до 80 МГц

-

-40

св. 80 МГц до 100 МГц

св. 100 МГц до 120 МГц

-

-38

Суммарные гармонические искажения в диапазоне частот от 10 Гц до 20 кГц, %, не более

0,2

0,075

Уровни негармонических составляющих в выходном сигнале по отношению к уровню несущей, дБ, не более, в диапазонах частот:

-70

-70

от 0 до 1 МГц

-60

-70

св. 1 МГц до 10 МГц

-55

-70

св. 10 МГц до 30 МГц

-

-70

св. 30 МГц до 50 МГц св. 50 МГц

-

-65

Таблица 4 - Характеристики прямоугольной формы сигнала

Характеристика

Значение для модификаций

АКИП-3408/1, АКИП-3408/2, АКИП-3408/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

Длительность фронта и среза, нс, не более

24

9

Выброс на вершине, %, не более, на частоте 100 кГц и уровне сигнала 1 В (размах) на нагрузке 50 Ом

5

3

Диапазон установки коэффициента заполнения для диапазонов частот, % максимальный 1)

от 20 до 80

от 0,001 до 99,999

Примечание

1) - диапазон установки коэффициента заполнения зависит от значения частоты сигнала

Таблица 5 - Характеристики пилообразной формы сигнала

Характеристика

Значение для модификаций

АКИП-3408/1, АКИП-3408/2, АКИП-3408/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

Нелинейность сигнала, %, не более

0,1

1

Диапазон симметрии, %

от 0 до 100,0

от 0 до 100,0

Таблица 6 - Характеристики импульсной формы сигнала

Характеристика

Значение для модификаций

АКИП-3408/1, АКИП-3408/2, АКИП-3408/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

Минимальная длительность импульса, нс

48

16,3

Пределы допускаемой абсолютной погрешности установки длительности импульсов, нс

-

±(0,0001-Т + 0,4), где т - значение установленной длительности импульсов, нс

Диапазон установки времени нарастания и спада, с

от 2М0-8 до 1600

от 8,4М0-9 до 22,4

Диапазон установки коэффициента заполнения, %, максимальный 1)

от 0,1 до 99,9

от 0,001 до 99,999

Выброс на вершине, %, не более, на частоте 100 кГц и уровне сигнала 1 В (размах) на нагрузке 50 Ом

5

3

Примечание

1) - диапазон установки коэффициента заполнения зависит от значения частоты сигнала

Таблица 7 - Характеристики произвольной формы сигнала

Характеристика

Значение для модификаций

АКИП-3408/1, АКИП-3408/2, АКИП-3408/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

Длина памяти, тысяч точек

16

8000

Вертикальное разрешение, бит

14

16

Частота дискритизации, МГц - в режиме TrueArb

- в режиме DDS

125

75

300

Таблица 8 - Характеристики амплитудной модуляции (АМ)

Характеристика

Значение для модификаций

АКИП-3408/1, АКИП-3408/2, АКИП-3408/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

1

2

3

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный, произвольный

Форма сигнала модуляции

синусоидальный, прямоугольный, треугольный, шум, произвольный

Продолжение таблицы 8

1

2

3

Диапазон частот модулирующего сигнала, Гц

от 2-10’3 до 2-104

от К10-3 до 1-106

Источник модуляции

внутренний, внешний

внутренний, внешний

Диапазон глубины модуляции, %

от 0 до 120

от 0 до 120

Таблица 9 - Характеристики частотной модуляции (ЧМ)

Характеристика

Значение для модификаций

АКИП-3408/1, АКИП-3408/2, АКИП-3408/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный, произвольный

Форма сигнала модуляции

синусоидальный, прямоугольный, треугольный, шум, произвольный

Диапазон частот модулирующего сигнала, Гц

от 240’3 до 2-104

от К10-3 до 1-106

Источник модуляции

внутренний, внешний

внутренний, внешний

Диапазон девиации частоты, Гц

от 0 до 0,5Тмакс, где Fмакс - значение максимальной частоты, Гц

Таблица 10 - Характеристики фазовой модуляции

Характеристика

Значение для модификаций

АКИП-3408/1, АКИП-3408/2, АКИП-3408/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

Форма сигнала несущей

синусоидальный, прямоугольный, треугольный, произвольный

Форма сигнала модуляции

синусоидальный, прямоугольный, пилообразный, шум, произвольный

Диапазон частот модулирующего сигнала, Гц

от 2А0-3 до 2-104

от К10-3 до 1-106

Источник модуляции

внутренний, внешний

внутренний, внешний

Диапазон установки девиации фазы

от 0° до 360,0°

от 0° до 360,0°

Таблица 11 - Характеристики частотной и амплитудной манипуляций (ЧМн, АМн)

Характеристика

Значение для модификаций

АКИП-3408/1, АКИП-3408/2, АКИП-3408/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный, произвольный

Форма сигнала модуляции

прямоугольный

Диапазон частот модулирующего сигнала, Гц

от 2А0-3 до 5-104

от К10-3 до 1-106

Источник модуляции

внутренний, внешний

внутренний, внешний

Таблица 12 - Характеристики широтно-импульсной модуляции (ШИМ)

Характеристика

Значение для модификаций

АКИП-3408/1, АКИП-3408/2, АКИП-3408/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

Диапазон частот, Гц

от 5А0-4 до 2-104

от Г10-3 до 1-106

Форма сигнала модуляции в диапазоне:

синусоидальный, прямоугольный, пилообразный, произвольный

Источник модуляции

внутренний, внешний

внутренний, внешний

Таблица 13 - Характеристики качания по частоте (ГКЧ)

Характеристика

Значение для модификаций

АКИП-3408/1, АКИП-3408/2, АКИП-3408/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный, произвольный

Закон качания частоты

линейный, логарифмический

Диапазон времени качания, с

от 1-10-3 до 500

от Г10-3 до 500

Тип качания

возрастание, убывание

Источник запуска

внутренний, внешний, ручной

Таблица 14 - Характеристики пакетной модуляции

Характеристика

Значение для модификаций

АКИП-3408/1, АКИП-3408/2, АКИП-3408/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

Форма сигнала несущей

синусоидальный, прямоугольный, пилообразный, произвольный, импульсный

Тип модуляции

Счетный (от 1 до 50000 импульсов), непрерывный, по строб-импульсу

Счетный (от 1 до 1000000 импульсов), непрерывный, по строб-импульсу

Начальная и конечная фаза

от 0° до 360,0°

Внутренний период, с

от Г10-6 до 500

от Г10-6 до 1000

Источник запуска

внутренний, внешний, ручной

Таблица 15 - Характеристики встроенного частотомера для генераторов серии АКИП-3418

Характеристика

Значение для модификаций

АКИП-3408/1, АКИП-3408/2, АКИП-3408/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

Измеряемые величины

частота, период, длительность положительного и отрицательного импульса, скважность

Диапазон частоты, Гц

от 0,1 до 2-108

Чувствительность, мВ среднеквадратическое значение

- для частот менее 100 МГц - для частот в диапазоне св. 100 МГц до 200 МГц

100

200

Входное сопротивление, МОм

1

Связь по входу

по переменному току, по постоянному току

Таблица 16 - Общие характеристики

Характеристика

Значение для модификаций

АКИП-3408/1, АКИП-3408/2, АКИП-3408/3

АКИП-3418/1, АКИП-3418/2, АКИП-3418/3

Габаритные размеры (ширинахвысотахглубина), мм

229x105x281

261x108x296

Масса, кг

2,6

3,43

Напряжение питающей сети, В

от 187 до 253

Частота питающей сети, Гц

50; 60

Нормальные условия применения:

- температура окружающего воздуха, °С - относительная влажность воздуха, %, не более

от 18 до 28

80

Рабочие условия применения:

- температура окружающего воздуха, °С - относительная влажность воздуха (при температуре 25 °С), %, не более

от 0 до +40

80

Знак утверждения типа

наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 17 - Комплектность средства измерений

Обозначение документа

Наименование

Кол-во, (шт.)

Примечание

Г енератор

1

Кабель питания

1

Кабель USB

1

Руководство по эксплуатации

1

54882137-16/2МП

Методика поверки

1

Поверка

осуществляется по документу 54882137-16/2МП «Генераторы сигналов специальной формы серий АКИП-3408, АКИП-3418. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» (Центральное отделение) 10 ноября 2016 г.

Основные средства поверки:

- частотомер универсальный CNT-90XL (Госреестр № 41567-09);

- вольтметр универсальный В7-78/1 (Госреестр № 52147-12, 3 разряд по ГОСТ 8.027-2001, ГОСТ Р 8.767-2011);

- вольтметр переменного тока диодный компенсационный В3-49 (Госреестр № 5477-76);

- анализатор спектра N9030A (Госреестр № 51073-12);

- измеритель нелинейных искажений С6-12 (Госреестр № 51073-12, 2-й разряд по ГОСТ 8.762-2011);

- осциллограф цифровой запоминающий WaveRunner 62Xi-A (Госреестр № 10737-76).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2 ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

3 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4 ГОСТ 8.762-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник.

5 ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 в степени -2 до 210 в степени -9 Гц.

6 Техническая документация фирмы-изготовителя.

Смотрите также

66781-17
ПРОМЕТЕЙ Системы вибромониторинга
ЗАО "Техинжиниринг групп", г.Москва
Системы вибромониторинга «ПРОМЕТЕЙ» (далее - системы) предназначены для измерения параметров и характеристик вибрации (виброускорения, виброскорости, виброперемещения) с целью обеспечения защиты оборудования.
66782-17
ТРАФИК-СКАНЕР-СМ Комплексы аппаратно-программные
ООО "ИСС-Интегратор", г.Москва
Комплексы аппаратно-программные «ТРАФИК-СКАНЕР-СМ» (далее комплексы) предназначены для измерений скорости движения транспортных средств (далее по тексту - ТС) с синхронным измерением: времени фотографирования, и местоположения ТС на контролируемом уч...
Преобразователи точки росы «КОНГ-Прима-2М» (далее по тексту - ПТР, преобразователи) предназначены для автоматического измерения температуры точки росы по воде (далее ТТРв) и температуры точки росы по углеводородам (температуры конденсации углеводород...
66784-17
ТСРМ82 Системы радиационного мониторинга
ФГУП "ВНИИ автоматики им.Н.Л.Духова" (ВНИИА), г.Москва
Системы радиационного мониторинга ТСРМ82 (далее - СРМ) предназначены для измерений активности гамма-излучающих нуклидов и регистрации потока нейтронов в режиме индикации.
Индикаторы часового типа торговой марки INSIZE (далее индикаторы) предназначены для измерений линейных размеров абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхносте...
