Преобразователи точки росы «КОНГ-Прима-2М» КРАУ2.848.015, КРАУ2.848.015-01, КРАУ2.848.015-02

Назначение

Преобразователи точки росы «КОНГ-Прима-2М» КРАУ2.848.015, КРАУ2.848.015-01, КРАУ2.848.015-02 (далее по тексту ПТР, преобразователи) предназначены для автоматических измерений температуры точки росы/инея (температуры точки росы по воде) (далее ТТР) и температуры конденсации углеводородов (температуры точки росы по углеводородам) (далее ТКУ) в природном газе или других газах при давлении до 23 МПа. Преобразователи могут применяться в качестве эталонов 2-го разряда единиц ТТР и ТКУ в соответствии с Государственной поверочной схемой для средств измерений влажности газов и температуры конденсации углеводородов, утвержденной приказом Росстандарта № 2415 от 21.11.2023 г.

Описание

Преобразователи относятся к классу потоковых автоматических конденсационных гигрометров (анализаторов) и работают по принципу «охлаждаемого зеркала» (конденсационный метод измерения температуры точки росы по воде и по углеводородам). Методика измерений ТТР, реализованная в преобразователях, соответствует ГОСТ 20060-2021 и ГОСТ Р 53763-2009. Методика измерений ТКУ соответствует ГОСТ 20061-2021 и ГОСТ Р 53762-2009.

ПТР, в зависимости от исполнения, обеспечивают:

- измерение ТТР независимо от ТКУ;

- измерение ТКУ при отсутствии в газе ранее конденсируемых паров воды;

- измерение ТТР, ТКУ при рабочем давлении газа в трубопроводе;

- цифровую индикацию измеренных значений величин;

- передачу информации об измеренных значениях величин на внешние устройства.

Конструктивно ПТР состоят из первичного измерительного преобразователя (ПИП), корпуса, крышек, газоподвода и блока электроники, находящегося внутри корпуса. На лицевой стороне под прозрачным окном передней крышки ПТР расположен индикатор, предназначенный для индикации измеренных значений величин, и кнопочная магнитная клавиатура.

Преобразователи обеспечивают измерение ТТР и ТКУ, имеют общие метрологические характеристики. В зависимости от типа газопровода ПТР имеют три исполнения:

- ПТР в исполнении КРАУ2.848.015 с проточно-погружной системой отбора пробы -газоподводом Zero emission, может использоваться при рабочем давлении до 16 МПа;

- ПТР в исполнении КРАУ2.848.015-01, предназначен для подключения к трубопроводу по проточной схеме, обжимное соединение под трубку с наружным диаметром 6 или 3 мм. Рабочее давление данного исполнения до 23 МПа. В комплекте с системой подготовки газа (далее - СПГ) или погружной системой подготовки газа (далее - ПСПГ), ПТР может использоваться при рабочем давлении до 16 МПа;

- ПТР в исполнении КРАУ2.848.015-02 с проточно-погружной системой отбора пробы с системой фильтрации, может использоваться при рабочем давлении до 16 МПа.

Диапазоны измерений (диапазон I или диапазон II) и классы точности (А или В) преобразователей определяются при первичной поверке.

Для подключения к информационно-измерительным системам в ПТР предусмотрена возможность использования одного из двух типов интерфейса:

- цифровой интерфейс RS-485 протокол ModBus RTU;

- аналоговый интерфейс 4 - 20 мА.

ПТР имеют взрывобезопасный уровень взрывозащиты, вид взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ IEC 60079-1-2013. Маркировка взрывозащиты -1Ex db IIB+H2 Т5 Gb X.

Взрывозащищенные преобразователи предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Общий вид преобразователей и места пломбировки от несанкционированного доступа показаны на рисунке 1. Для исключения несанкционированного доступа к метрологически значимой части прибора на фиксатор лицевой крышки и крепежные винты колпачка ПИП (в месте соединения ПИП и газоподвода) наносятся пломбы. Знак утверждения типа наносится на табличку преобразователя методом лазерной печати. Заводской номер, состоящий из буквы, указывающей на место изготовления, двух последних цифр года выпуска, месяца выпуска и четырёх цифр номера по системе нумерации завода-изготовителя, наносятся на табличку преобразователя методом лазерной гравировки. Знак поверки наносится в свидетельство о поверке и (или) формуляр.

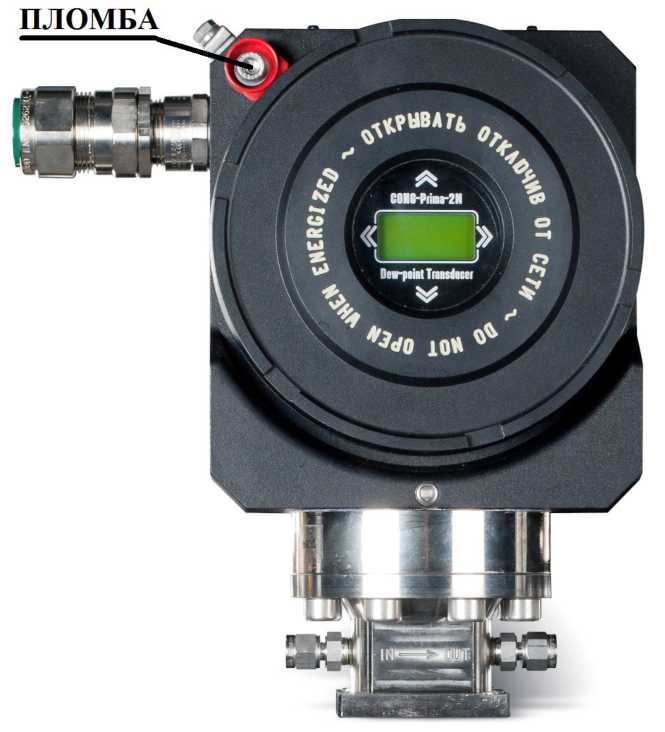

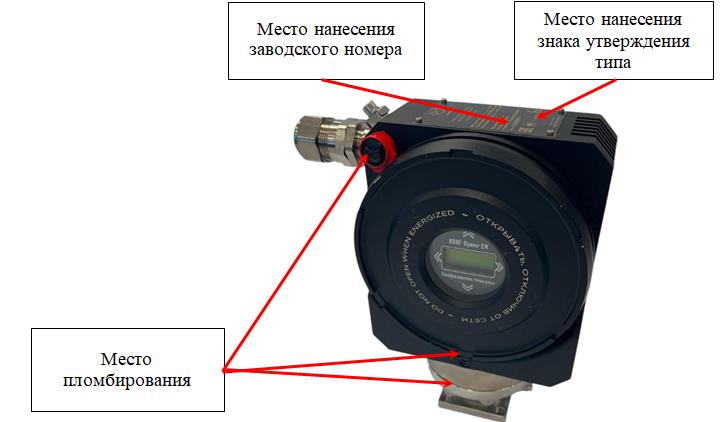

Рисунок 1 - Общий вид преобразователя точки росы «КОНГ-Прима-2М» исполнений КРАУ2.848.015, КРАУ2.848.015-01, КРАУ2.848.015-02, с указанием мест нанесения знака утверждения типа, заводского номера и пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее ПО) преобразователей состоит из метрологически значимого встроенного ПО, функционирующего в среде программируемых логических микроконтроллеров ПТР и ПИП, и автономного метрологически не значимого ПО -терминальной программы Hygrovision версии 4.7 или выше, устанавливаемого на технологический компьютер.

Встроенное ПО соответствует уровню «средний» защиты ПО средств измерений от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» и предназначено для обеспечения измерений ТТР, ТКУ и передачи результатов измерений.

Взаимодействие оператора с преобразователем осуществляется с помощью экранного меню посредством магнитной клавиатуры и (или) автономного ПО. Преобразователи передают измерительную информацию на внешние устройства с использованием открытого стандартного протокола связи Modbus RTU или аналогового токового сигнала от 4 до 20 мА.

Конструкция преобразователей обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации.

Для идентификации встроенного ПО используется номер версии и контрольная сумма исполняемого кода, вычисленная по алгоритму CRC16. Значение контрольной суммы вычисляется по ПО преобразователя в бинарном коде. При запуске ПО прибора производится расчет контрольной суммы и ее сравнение с заданным (при программировании прибора) значением. В случае несовпадения контрольной суммы запуск ПО не осуществляется. В случае совпадения контрольной суммы прибор выводит на дисплей информацию о версии ПО и значение контрольной суммы.

Идентификационные данные встроенного ПО преобразователя точки росы «КОНГ-Прима-2М» исполнений КРАУ2.848.015, КРАУ2.848.015-01, КРАУ2.848.015-02 приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на табличку преобразователя методом лазерной печати и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Состав преобразователя

Сведения о методах измерений

Раздел 1 документов: КРАУ2.848.015 РЭ «Преобразователь точки росы «КОНГ-Прима-2М» исполнение КРАУ2.848.015. Руководство по эксплуатации», КРАУ2.848.015-01 РЭ «Преобразователь точки росы «КОНГ-Прима-2М» исполнение КРАУ2.848.015-01. Руководство по эксплуатации», КРАУ2.848.015-02 РЭ «Преобразователь точки росы «КОНГ-Прима-2М» исполнение КРАУ2.848.015-02. Руководство по эксплуатации»

Нормативные документы

ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»

ГОСТ IEC 60079-1-2013 «Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21 ноября 2023 г.

КРАУ2.848.015 ТУ «Преобразователь точки росы «КОНГ-Прима-2М». Технические условия»
