Система учета сточных вод Курьяновских очистных сооружений
| Номер в ГРСИ РФ: | 66822-17 |
|---|---|
| Производитель / заявитель: | ООО "НПФ "Сигнал-Электро", г.Жуковский |
Система учета сточных вод Курьяновских очистных сооружений предназначена для измерения и автоматизированного учета объемного расхода сточных вод.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66822-17 | ||||||
| Наименование | Система учета сточных вод Курьяновских очистных сооружений | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 023ff933-5590-afa7-55a1-23b3ce850fef | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "НПФ "Сигнал-Электро", РОССИЯ, г.Жуковский
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
66822-17: Описание типа
2017-66822-17.pdf
|
Скачать | 73 КБ | |
|
66822-17: Методика поверки
2017-mp66822-17.pdf
|
Скачать | 341.8 КБ |
Описание типа
Назначение
Система учета сточных вод Курьяновских очистных сооружений предназначена для измерения и автоматизированного учета объемного расхода сточных вод.
Описание
Принцип действия системы учета сточных вод Курьяновских очистных сооружений основан на методе переменного уровня. Мерой, определяющей расход, является уровень жидкости, измеренный от принятой плоскости отсчета дна лотка Паршалла (водослива). Уровень измеряется пневмометрическим методом с использованием преобразователя давления.
Система учета сточных вод Курьяновских очистных сооружений состоит из четырех измерительных каналов. Каждый измерительный канал состоит из лотка Паршалла, преобразователя измерительного разности давлений Сапфир-22М-ДД (регистрационный номер 44236-10), блока преобразования сигналов БПС-90 (регистрационный номер 12432-11), регистратора многоканального технологического РМТ 59L (регистрационный номер 29934-15) и автоматизированного рабочего места (АРМ) оператора.
Структура одного измерительного канала системы учета сточных вод Курьяновских очистных сооружений приведена на рисунке 1.

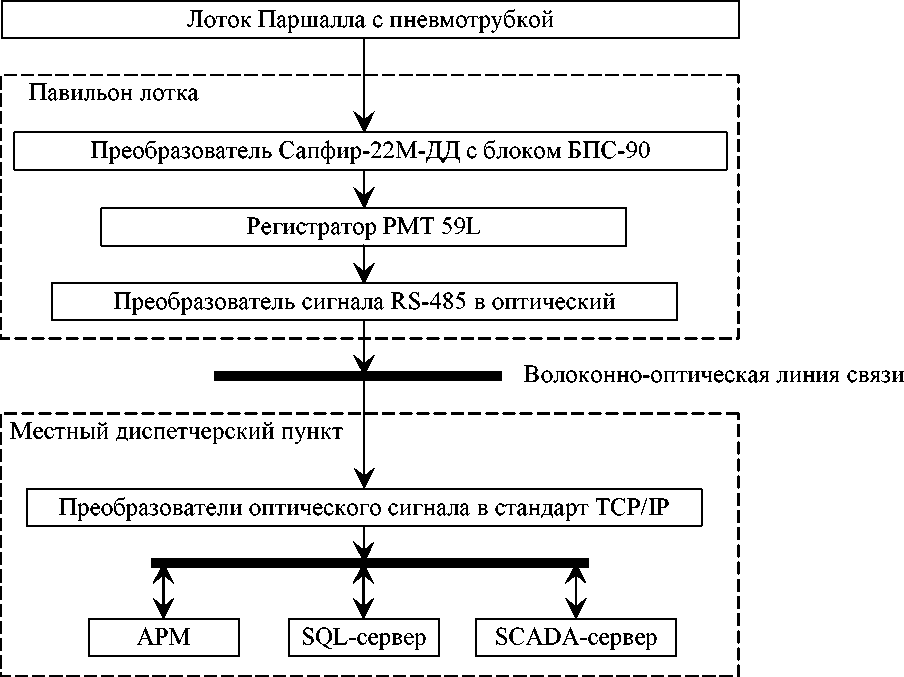

Рисунок1 - Структура одного измерительного канала системы учета сточных вод Курьяновских очистных сооружений
Программное обеспечение
Используется программное обеспечение (далее - ПО) встроенное, неперезагружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PMT59L Update |
|
Номер версии (идентификационный номер) ПО |
Ver.3.8.0189 |
|
Цифровой идентификатор ПО |
не применяется |
Технические характеристики
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч: | |
|
- лоток Паршалла № 01 |
от 1620 до 90144 |
|
- лоток Паршалла № 02 |
от 1620 до 29808 |
|
- лоток Паршалла № 03 |
от 1620 до 90144 |
|
- лоток Паршалла № 04 |
от 1620 до 90144 |
|
Максимальный уровень заполнения, м |
1,67 |
|
Пределы допускаемой относительной погрешности измерений | |
|
объемного расхода, % |
±5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: - относительная влажность воздуха, % - атмосферное давление, кПа - температура окружающей среды для средств измерений, °С - температура окружающей среды для лотков Паршалла, °С |
до 95 от 84,0 до 106,7 от +10 до +30 от -40 до +60 |
Знак утверждения типа
наносят на титульный лист паспорта и руководства по эксплуатации методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система учета сточных вод Курьяновских очистных сооружений |
- |
1 шт. |
|
Руководство по эксплуатации |
4213-0001-75217728-2015 РЭ |
1 экз. |
|
Паспорт |
4213-0001-75217728-2015 ПС |
1 экз. |
|
Методика поверки |
РТ-МП-4015-449-2016 |
1 экз. |
Поверка
осуществляется по документу РТ-МП-4015-449-2016 «ГСИ. Система учета сточных вод Курьяновских очистных сооружений. Методика поверки», утверждённому ФБУ «Ростест - Москва» 14 ноября 2016 г.
Основные средства поверки:
- нивелир с компенсатором С410, диапазон работы компенсатора не менее ±15', допускаемое СКО измерения превышения на 1 км двойного хода при длине визирного луча 25 м не более 2,5 мм (регистрационный номер 25141-03);
- рулетка измерительная металлическая Р30У, 2 класса по ГОСТ 7502-98;
- рейка нивелирная телескопическая, ПГ ±5 мм по ГОСТ 10528-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство или в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
МИ 2406-97 ГСИ. Расход жидкости в безнапорных каналах систем водоснабжения и канализации. Методика выполнения измерений при помощи стандартных водосливов и лотков
