Спектрометры эмиссионные ARL easySpark
| Номер в ГРСИ РФ: | 66823-17 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Thermo Fisher Scientific", США |
Спектрометры эмиссионные ARL easySpark предназначены для определения массовой доли элементов в твердых металлических образцах с предварительно отшлифованной поверхностью в соответствии с аттестованными и стандартизованными методами (методиками) измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66823-17 |
| Действует | по 27.02.2022 |
| Наименование | Спектрометры эмиссионные |
| Модель | ARL easySpark |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6231b085-3a07-22be-0a8a-bd39e2c45fad |
Производитель / Заявитель
Фирма "Thermo Fisher Scientific (Ecublens) SARL", Швейцария
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (89%) |
| Неуспешных поверок (СИ непригодно) | 1 (11 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
66823-17: Описание типа
2024-66823-17.pdf
|
Скачать | 103.4 КБ | |
|
66823-17: Методика поверки
2024-mp66823-17.pdf
|
Скачать | 516.7 КБ |
Описание типа
Назначение
Спектрометры эмиссионные ARL easySpark предназначены для измерения массовой доли элементов в твердых металлических образцах с предварительно отшлифованной поверхностью в соответствии методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Описание
Принцип действия спектрометров основан на измерении интенсивности излучения на определенной длине волны спектра эмиссионного излучения атомов анализируемых элементов, возбуждаемого искровым разрядом между вспомогательным электродом и анализируемым металлическим образцом. Содержание элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и содержанием элемента в образце.
Проба, химический состав которой надо определить, устанавливается в штатив и выполняет функцию одного из электродов. Промежуток между пробой и электродом продувается потоком аргона высокой чистоты Между пробой и подставным электродом возбуждается электрический разряд - низковольтная униполярная искра в атмосфере аргона. Величина и форма напряжения формируются генератором. В разряде происходит возбуждение свечения атомов и ионов пробы. Излучение разряда фокусируется на ПЗС матрицу.
Конструкция спектрометров оптико-эмиссионных ARL iSpark включает в себя:
- источник возбуждения спектра;
- спектральный (диспергрующий) блок;
- блок электроники, обеспечивающий работу спектрометра;
- источник питания, служащий для обеспечения всех частей спектрометра электроэнергией с определенными характеристиками;
- блок управления расходом аргона.
Спектрометр управляется от внешнего персонального компьютера, предназначенного для приема, обработки и выдачи информации под управлением специализированного программного обеспечения. Изготовитель не осуществляет пломбирование спектрометра. Общий вид спектрометров показан на рисунке 1.
Место нанесения знака поверки

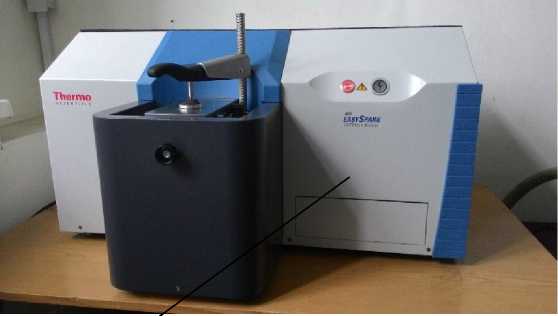

Рисунок 1 - Общий вид спектрометров ARL easySpark
Программное обеспечение
Спектрометры оснащены автономным ПО Oxsas, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Oxsas |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.3* |
|
Цифровой идентификатор ПО |
- |
|
* Версия ПО может иметь дополнительные буквенные или цифровые суффиксы после 2.3. | |
Все ПО является метрологически значимым и выполняет следующие функции:
- управление источником возбуждения спектров;
- создание и хранение файлов методов измерений;
- управление детектирующей системой
- регистрация данных с помощью детектирующей системы;
- управление процедурой измерений;
- создание отчетов по результатам измерений;
- хранение и экспорт полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 148 до 446 |
|
Предел обнаружения (по контрольным элементам в стали), %, не более: | |
|
- углерод (С) |
0,05 |
|
- молибден (Mo) |
0,05 |
|
- титан (Ti) |
0,05 |
|
Предел обнаружения (по контрольным элементам в алюминии), %, не более: | |
|
- марганец (Mn) |
0,05 |
|
- никель (Ni) |
0,05 |
|
- титан (Ti) |
0,05 |
|
Предел обнаружения (по контрольным элементам в меди), %, не более: | |
|
- кобальт (Со) |
0,05 |
|
- кремний (Si) |
0,05 |
|
- титан (Ti) |
0,05 |
|
Предел обнаружения (по контрольным элементам в никеле), %, не более: | |
|
- углерод (С) |
0,05 |
|
- кобальт (Со) |
0,05 |
|
- титан (Ti) |
0,05 |
|
Относительное СКО выходного сигнала, %, не более |
3,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, ч, не более |
1,0 |
|
Напряжение питания частотой (50+1) Гц, В |
220+22 -зз |
|
Потребляемая мощность, кВ-А, не более |
1,2 |
|
Габаритные размеры (ДхШхВ), мм, не более |
800x660x425 |
|
Масса, кг, не более |
60 |
|
Средний срок службы, лет |
8 |
|
Наработка на отказ, ч, не менее |
10000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +16 до +30 80 от 84 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель спектрометра методом наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр эмиссионный |
ARL easySpark |
1 |
|
Компьютер |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
МП-242-2068-2016 (с изменением № 1) |
1 |
Поверка
осуществляется по документу «ГСИ. Спектрометры эмиссионные ARL easySpark. Методика поверки МП-242-2068-2016 (с изменением № 1)», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 28.06.2018 г.
Основные средства поверки:
- стандартный образец сталей углеродистых и легированных ГСО 10504-2014 (индекс ИСО УГ2к);
- стандартный образец состава меди черновой ГСО 10819-2016 (индекс VSM15-4);
- стандартный образец состава сплавов алюминиевых ГСО 10985-2017 (индекс VSA5);
- стандартный образец состава никеля ГСО 8346-2003 (индексVSN1).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик спектрометров с требуемой точностью.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1 или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация фирмы «Thermo Fisher Scientific (Ecublens) SARL»,
Швейцария
