Установка замерная трехфазная УЗТ
| Номер в ГРСИ РФ: | 66854-17 |
|---|---|
| Производитель / заявитель: | ООО "Уфанефтегазмаш", г.Уфа |
Установка замерная трехфазная УЗТ (далее - установка) предназначена для автоматического измерения дебита нефтегазодобывающих скважин по массе сырой нефти, по массе нетто сырой нефти и по объему попутного нефтяного газа посредством трехфазной сепарации нефтегазоводяной смеси на попутный нефтяной газ, отстоянную нефть и отделенную пластовую воду.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66854-17 | ||||||
| Наименование | Установка замерная трехфазная | ||||||
| Модель | УЗТ | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 686be0e4-95d3-4b47-e954-fcf76dbb450d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО НПО "Уфанефтегазмаш", г. Уфа
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
66854-17: Описание типа
2024-66854-17.pdf
|
Скачать | 182.7 КБ | |
|
66854-17: Методика поверки
2017-mp66854-17.pdf
|
Скачать | 170 КБ |
Описание типа
Назначение
Установка замерная трехфазная УЗТ (далее - установка) предназначена для непрерывных автоматизированных измерений массы и массового расхода скважинной жидкости, массы нетто нефти, а также объемного расхода и объема попутного нефтяного газа, приведенных к стандартным условиям.
Описание
Принцип действия установки заключается в разделении нефтегазоводяной смеси в трехфазном сепараторе на попутный нефтяной газ, отстоянную нефть и пластовую воду. Расход и параметры продуктов сепарации затем измеряются с применением средств измерений (СИ), установленных в измерительных линиях установки.
Массовый расход, масса и плотность отстоянной нефти и отделенной пластовой воды измеряется прямым методом динамических измерений с применением счетчиков-расходомеров массовых Mico Motion (далее - РМ). Массовый расход и масса скважинной жидкости определяется как сумма расходов отстоянной нефти и отделенной пластовой воды.
Объемный расход и объем попутного нефтяного газа в рабочих условиях (при давлении и температуре сепарации) измеряется прямым методом динамических измерений с применением вихревых расходомеров. Приведение измеренного объема и плотности сепарированного попутного нефтяного газа к стандартным условиям осуществляется по алгоритму, реализованному в системе сбора и обработки информации (СОИ) установки, или с помощью вычислителя УВП-280. Общий объем попутного нефтяного газа определяется как сумма результатов измерений сепарированного попутного нефтяного газа и результатов измерений содержания растворенного газа в жидкости.
Количество растворенного газа определяется на основе анализа отобранной под давлением пробы нефти по аттестованной методике измерений.
Содержание объемной доли воды в отстоянной нефти и содержание нефти в отделенной пластовой воде измеряется одним из двух способов:
- косвенным методом динамических измерений по результатам измерений плотности жидкости, измеренной РМ, плотности обезвоженной дегазированной нефти и плотности пластовой воды, вводимых в СОИ в качестве условно-постоянных величин;
- содержание объемной доли воды измеряется в химико-аналитической лаборатории по отобранной пробе и соответствующее значение вводится в СОИ установки в качестве условно-постоянной величины.
Массовый расход и масса нетто нефти измеряются косвенным методом динамических измерений как разность массы жидкости после сепаратора и массы балласта. Масса балласта определяется на основе измеренных значений содержания объемной доли воды в нефти и содержания нефти в отделенной пластовой воде, а также измерений содержания растворенного в нефти газа, содержания механических примесей и хлористых солей.
Избыточное давление измеряемой среды измеряется в автоматическом режиме прямым методом динамических измерений с применением средств измерений давления. Так же для измерений и индикации давления в сепараторе используются показывающие средства измерений давления.
Температура измеряемой среды измеряется в автоматическом режиме с применением средств измерений температуры. Так же для измерений и индикации температуры измеряемой среды в сепараторе используются показывающие средства измерений температуры.
СОИ установки реализована на основе контроллеров программируемых Simatic S7-300 / S7-400. СОИ выполняет функции опроса первичных преобразователей, преобразования их сигналов из аналоговых в цифровые, расчета выходных величин, формирования отчетов.
Перечень применяемых в установке СИ и их регистрационные номера в Федеральном фонде по обеспечению единства измерений (ФИФ) приведен в таблице 1.
Таблица 1 - Перечень применяемых СИ
|
№ |
Наименование средства измерений |
Регистрационный № ФИФ |
|
Средства измерений массы и массового расхода жидкости: | ||
|
1 |
Счетчики-расходомеры массовые Micro Motion (модификации F) |
45115-10 |
|
2 |
Счетчики-расходомеры массовые Micro Motion |
71393-18 |
|
Средства измерений объема и объемного расхода попутного нес условиях: |
фтяного газа в рабочих | |
|
3 |
Расходомеры-счетчики вихревые 8800 |
14663-12 64613-16 |
|
Средства преобразования объема и объемного расхода попутного нефтяного газа в рабочих условиях к стандартным условиям | ||
|
4 |
Вычислитель УВП-280 |
53503-13 |
|
Средства измерений и показывающие средства измерений избыточного давления | ||
|
5 |
Датчики давления Метран-75 |
48186-11 |
|
Средства измерений и показывающие средства измерений температуры | ||
|
6 |
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Система сбора и обработки информации | ||
|
7 |
Контроллеры программируемые Simatic S7-300 |
15772-11 |
|
8 |
Контроллеры программируемые Simatic S7-400 |
15773-11 |
|
Показывающие СИ давления и температуры утвержденного типа | ||
Заводской номер установки нанесен лазерной гравировкой на маркировочную табличку, закрепленную на стене блок-бокса установки. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на установку не предусмотрено.
Пломбирование установки не предусмотрено.

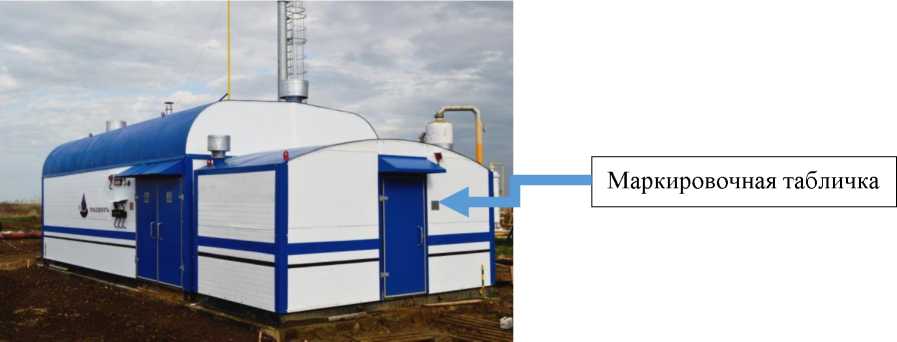

Общий вид установки и место нанесения заводского номера показаны на рисунке 1.
Рисунок 1 - Общий вид установки и место нанесения заводского номера на маркировочной табличке
Программное обеспечение
Программное обеспечение (ПО) установки обеспечивает реализацию функций установки. Метрологические характеристики установки нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 2.
Уровень защиты ПО установки «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UZT |
|
Номер версии (идентификационный номер) ПО |
v1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Не применяется |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Технические характеристики
Метрологические и основные технические характеристики установки, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 3-5.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода жидкости в составе нефтегазоводяной смеси, т/сут |
от 65,6 до 787,8 |
|
Диапазон измерений объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, м3/сут |
от 9000 до 1212000 |
|
Пределы допускаемой относительной погрешности измерений: - массы и массового расхода скважинной жидкости, % - объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, % |
±2,5 ± 5 |
Таблица 4 - Основные технические характеристики установки
|
Наименование характеристики |
Значение |
|
Рабочая среда |
газожидкостная смесь (нефть, пластовая вода, нефтяной газ) |
|
Наименование характеристики |
Значение |
|
Рабочее давление, МПа (кгс/см2), не более |
7,2 (73) |
|
Температура рабочей среды, °С - максимальная - минимальная |
60 5 |
|
Плотность жидкости, кг/м3 - максимальная - минимальная |
1190 750 |
|
Диапазон содержания воды в жидкости, % |
от 0 до 100 |
|
Объемное содержание свободного нефтяного газа после сепарации, %, не более, |
0,1 |
|
Остаточное содержание растворенного нефтяного газа после сепарации, м3/м3 |
150 |
|
Газовый фактор, м3/м3, не более |
1 540 |
|
Режим работы УЗТ |
Непрерывный, в течение времени измерений |
|
Параметры электропитания | |
|
- частота переменного тока, Гц |
50±0,4 |
|
- напряжение переменного тока, В |
380'10 / 220' 10 15 15 |
|
- потребляемая мощность, не более, кВ^А |
50 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ по функциям измерений и определения параметров, ч, не менее |
34500 |
|
Срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на металлическую табличку, закрепленную на блок-бокс установки, методом лазерной маркировки или аппликацией, а также типографским или иным способом на титульных листах руководства по эксплуатации и паспорта, с указанием номера свидетельства об утверждении типа средства измерений и даты его выдачи.
Комплектность
Комплектность установки приведена в таблице 6.
Таблица 6 - Комплектность установки
|
Наименование |
Обозначение |
Количество |
|
Установка замерная трехфазная УЗТ, зав. № 8014/2015 |
1 шт. | |
|
Комплект запасных частей, инструментов и принадлежностей |
1 шт. | |
|
Руководство по эксплуатации |
УНГМ-№10/07/15-02-00.00.000 РЭ |
1 экз. |
|
Паспорт |
УНГМ-№10/07/15-01-00.00.000 ПС |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефти и попутного нефтяного газа. Методика измерений с применением измерений с применением «Установки измерительной УЗТ» производства ООО «НПО УФАНЕФТЕГАЗМАШ»» (Свидетельство об аттестации 01.00257-2013/2909-16 от 18 апреля 2016 г. выдано ФГУП «ВНИИР»).
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.2.1, п. 6.5).
