Каналы измерительные ПТК "РЕГУЛ"
| Номер в ГРСИ РФ: | 66879-17 |
|---|---|
| Производитель / заявитель: | ООО "Прософт-Системы", г.Екатеринбург |
Каналы измерительные ПТК «РЕГУЛ» (далее - ИК ПТК «Регул») предназначены для преобразования выходных сигналов от не входящих в состав ИК первичных измерительных преобразователей в виде силы и напряжения постоянного тока, частоты, электрического сопротивления с визуализацией результатов в единицах контролируемых технологических параметров, а также для счета количества импульсов и воспроизведения аналоговых сигналов силы и напряжения постоянного тока; приема и передачи информации по последовательным каналам связи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66879-17 |
| Действует | по 09.03.2022 |
| Наименование | Каналы измерительные |
| Модель | ПТК "РЕГУЛ" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 485e7d8b-1a37-0926-2340-5cbee1ace72e |
Производитель / Заявитель
ООО "Прософт-Системы", РОССИЯ, г.Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 26 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
66879-17: Описание типа
2021-66879-17.pdf
|
Скачать | 377.3 КБ | |
|
66879-17: Методика поверки
2021-mp66879-17.pdf
|
Скачать | 3.8 MБ |
Описание типа
Назначение
Каналы измерительные ПТК «РЕГУЛ» (далее - ИК ПТК «РЕГУЛ») предназначены для измерения и преобразования сигналов в виде силы и напряжения постоянного тока, частоты, электрического сопротивления, количества импульсов от не входящих в состав ИК первичных измерительных преобразователей с визуализацией результатов в единицах контролируемых технологических параметров, а также для воспроизведения аналоговых сигналов силы и напряжения постоянного тока; приема и передачи информации по последовательным каналам связи.
Описание
ИК ПТК «РЕГУЛ» строятся на базе программируемых логических контроллеров REGUL RX00, регистрационный номер в Федеральном информационном фонде 63776-16 (далее - регистрационный №) и относятся к проектно-компонуемым изделиям. Состав ИК определяется проектной документацией на конкретный технический объект.
Принцип действия ИК заключается в аналого-цифровом преобразовании входных сигналов, осуществляемом модулями ввода контроллеров REGUL RX00, в цифровые коды, которые затем поступают в модуль центрального процессора и визуализируются в единицах контролируемых технологических параметров на мониторе автоматизированного рабочего места оператора (АРМ). За счет цифро-аналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы и напряжения постоянного электрического тока. Модули информационного обмена обеспечивают передачу информации по стандартным промышленным протоколам без искажений.
В состав ИК ПТК «РЕГУЛ», в зависимости от проекта, входят модули ввода/вывода аналоговых сигналов и процессорные модули контроллеров REGUL RX00, промежуточные преобразователи для реализации гальванической развязки и сопряжения с первичными преобразователями, модули для приведения входных и выходных сигналов к унифицированным диапазонам и обеспечения измерения сопротивления и воспроизведения напряжения в унифицированном диапазоне, искробезопасные барьеры, устройства защиты от импульсных перенапряжений, смонтированные в шкафу управления и АРМ для визуализации результатов преобразования/задания уровней воспроизводимых ИК сигналов.
ИК ПТК «РЕГУЛ» могут входить в состав систем телемеханики, автоматизированных систем управления технологическими процессами (АСУ ТП), систем автоматического пожаротушения, других программно-технических комплексов (ПТК).
В зависимости от состава основных измерительных компонентов ИК по функциональному назначению подразделяют на шесть групп:
а) преобразование выходных сигналов от первичных измерительных преобразователей в виде силы постоянного тока;
б) преобразование выходных сигналов от первичных измерительных преобразователей в виде частоты следования импульсов, а также счет количества импульсов;
в) преобразование выходных сигналов от первичных измерительных преобразователей в виде напряжения постоянного электрического тока;
г) преобразование выходных сигналов от первичных измерительных преобразователей в виде электрического сопротивления;
д) воспроизведение силы постоянного электрического тока;
е) воспроизведение напряжения постоянного электрического тока.

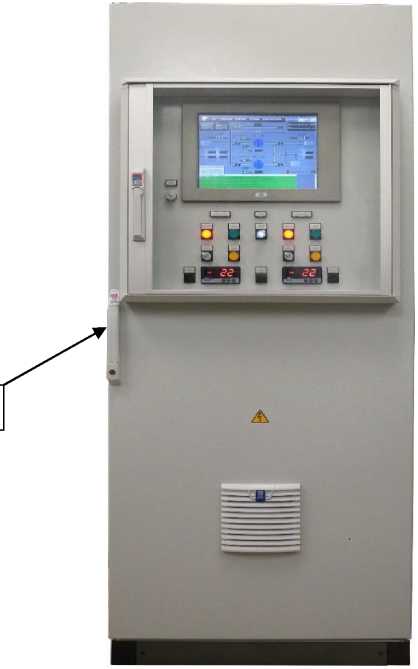

Общий вид шкафа с ИК ПТК «РЕГУЛ» представлен на рисунке 1.
Знак поверки в виде оттиска клейма и (или) наклейки заносится на свидетельство о поверке или в паспорт.
Механический замок
Рисунок 1 - Общий вид шкафа с ИК ПТК «РЕГУЛ»
Пломбирование от несанкционированного доступа не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) выполняет логические и вычислительные операции по реализации сбора, обработки, хранения, управления, передачи и представления данных и включает: ПО модулей ввода/вывода, общесистемное ПО, среду исполнения, прикладное ПО, программы тестового контроля.
Общесистемное программное обеспечение реализовано на базе лицензированной операционной системы реального времени QNX.
Среда исполнения (RUNTIME) обеспечивает взаимодействие прикладного ПО с модулями ввода/вывода и операционной системой. Прикладное программное обеспечение разрабатывается потребителем в соответствии с IEC 61131-3 и загружается в среду исполнения. Общесистемное программное обеспечение и программы тестового контроля не влияют на метрологически значимую часть ПО.
Для визуализации результатов преобразования/задания уровней воспроизводимых ИК сигналов используют ПО, устанавливаемое на АРМ оператора и обеспечивающее человекомашинный интерфейс GENESIS 32, GENESIS 64, iFIX, Vijeo Citect и другие SCADA. Настройку модулей аналогового ввода/вывода, ЦП контроллера REGUL RX00 осуществляют при помощи ПО Epsilon LD.
Механическая защита ПО от несанкционированного доступа осуществляется за счет применения механического замка на дверях шкафа.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Идентификационные данные ПО среды исполнения приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
RegulRTS |
|
Номер версии (идентификационный номер) ПО среды исполнения |
не ниже 3.5.6.1 |
|
Номер версии (идентификационный номер) ПО модулей ввода/вывода |
не ниже 1.0.3.4 |
Технические характеристики
В качестве нормирующего значения при определении приведенной погрешности принимается диапазон преобразования технологического параметра/диапазон воспроизведения выходного сигнала.
Метрологические характеристики ИК без гальванической развязки (БГР), дополнительных преобразователей, модулей и с гальванической развязкой (СГР), дополнительными преобразователями, модулями для приведения входных и выходных сигналов к унифицированным диапазонам, приведены в таблицах 2-7.
При подключении к комплексу внешних первичных измерительных преобразователей (ПИП) пределы допускаемой суммарной погрешности ИК находятся как взятый с коэффициентом 1,1 корень квадратный из суммы квадратов пределов допускаемой погрешности ИК преобразования выходных сигналов от датчиков (из таблиц 2-5) и пределов допускаемой погрешности ПИП; при этом обе погрешности должны быть выражены в одинаковых единицах.
Таблица 2 - Метрологические характеристики ИК группы «а»
|
Входной сигнал |
Диапазон входного сигнала |
Измерительные модули ПЛК REGUL RX00 |
Пределы допускаемой приведенной погрешности, % | |
|
БГР |
СГР | |||
|
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
AI XX 04Y AI XX 14Y AI XX 24Y AI XX 34Y |
±0,025 |
±0,08 |
|
AI XX 01Y AI XX 02Y AI XX 05Y AI XX 08Y AI XX 88Y AS ХХ 01Y |
±0,10 |
±0,14 | ||
|
AI XX 06Y AI XX 84Y |
±0,05 |
±0,09 | ||
|
AI XX 07Y |
±0,30 |
±0,34 | ||
Таблица 3 - Метрологические характеристики ИК группы «б»
|
Входной сигнал |
Диапазон входного сигнала |
Измерительные модули ПЛК REGUL RX00 |
Пределы допускаемой погрешности | |
|
БГР |
СГР | |||
|
Частота |
от 1 до 500 000 Гц |
DA XX 01Y DA XX 02Y DA XX 11Y |
±0,01 % (относит.) |
±0,01 % (относит.) |
|
от 1 до 2500 Гц |
DI XX 01Y | |||
|
Счёт импульсов |
от 1 до 264 |
DA XX 01Y DA XX 02Y DA XX 11Y DI XX 01Y |
±1 имп. |
±1 имп. |
Таблица 4 - Метрологические характеристики ИК группы «в»
|
Входной сигнал |
Диапазон входного сигнала |
Измерительные модули ПЛК REGUL RX00 |
Пределы допускаемой приведённой погрешности, % | |
|
БГР |
СГР | |||
|
Напряжение постоянного тока |
от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до 10 В |
AI XX 04Y AI XX 14Y AI XX 24Y AI XX 34Y |
±0,025 |
±0,08 |
|
от -10 до +10 В от 0 до +10 В |
Ai ХХ 06Y |
±0,05 |
±0,10 | |
|
от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
AI XX 86Y | |||
|
от -400 до +400 мВ |
AI XX 03Y AI XX 13Y |
±0,10 |
±0,14 | |
|
от -10 до +10 В от 0 до +10 В |
AI XX 05Y AS ХХ 01Y | |||
|
от -5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
AI XX 85Y | |||
|
от -10 до +10 В от 0 до +10 В |
AI XX 07Y |
±0,30 |
±0,35 | |
Таблица 5 - Метрологические характеристики ИК группы «г»
|
Входной сигнал |
Диапазон входного сигнала |
Измерительные модули ПЛК REGUL RX00 |
Пределы допускаемой приведенной погрешности, % | |
|
БГР |
СГР | |||
|
Сопротивление постоянному току |
от 1 до 450 Ом |
AI XX 03Y AI XX 13Y |
±0,10 |
±0,15 |
Таблица 6 - Метрологические характеристики ИК группы «д»
|
Воспроизводимая величина |
Диапазон воспроизведения |
Измерительные модули ПЛК REGUL RX00 |
Пределы допускаемой приведенной погрешности, % | |
|
БГР |
СГР | |||
|
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
AO XX 01Y АО ХХ 02Y АО ХХ 03Y АО ХХ 83Y AS ХХ 01Y |
±0,10 |
±0,14 |
Таблица 7 - Метрологические характеристики ИК группы «е»
|
Воспроизводимая величина |
Диапазон воспроизведения |
Измерительные модули REGUL RX00 |
Пределы допускаемой приведенной погрешности, % | |
|
БГР |
СГР | |||
|
Напряжение постоянного тока |
от-5 до +5 В от 0 до +5 В от -10 до +10 В от 0 до +10 В |
АО ХХ 03Y |
±0,10 |
±0,14 |
|
от -10 до +10 В от 0 до +10 В |
АО ХХ 83Y AS ХХ 01Y | |||
Примечание к таблицам 2-7: «XX» - количество каналов, «Y» - номер разработки.
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха шкафа с ИК ПТК и системных блоков АРМ, °С - относительная влажность воздуха в помещении сустановленным оборудованием ИК ПТК, % - атмосферное давление, кПа |
от +5 до +40 до 80 от 84 до 106,7 |
|
Режим функционирования |
непрерывный |
|
Номинальное напряжение питания от однофазной сети переменного тока частотой 50 Гц шкафа с ИК ПТК «РЕГУЛ», В |
220 |
|
Потребляемая мощность шкафа с ИК ПТК «РЕГУЛ», Вт, не более |
1100 |
|
Среднее время восстановления работоспособности, ч |
0,5 |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ ИК, ч |
100000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Каналы измерительные ПТК «РЕГУЛ» (состав определяется проектом) |
ПБКМ.421457.203 |
1 шт. |
|
Комплект ЗИП (один экземпляр в адрес поставки) |
- |
1 шт. |
|
CD с программным обеспечением |
- |
1 шт. |
|
Руководство по эксплуатации |
ПБКМ.421457.203 РЭ |
1 экз. |
|
Паспорта на группы однотипных каналов |
ПБКМ.421457.203 ПС |
1 компл. |
|
Методика поверки * |
ПБКМ.421457.203-01 МП |
1 экз. |
|
* - если оговорено условиями поставки | ||
Сведения о методах измерений
приведены в разделе 1 ПБКМ.421457.203 РЭ.
Нормативные документы
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ПБКМ.421457.203 ТУ Каналы измерительные ПТК «РЕГУЛ». Технические условия
