Комплексы автоматизированные гидрологические АГК-01
| Номер в ГРСИ РФ: | 66956-17 |
|---|---|
| Производитель / заявитель: | ООО "Метеоприбор", г.Омск |
Комплексы автоматизированные гидрологические АГК-01 (далее - комплексы АГК-01) предназначены для автоматических измерений уровня и температуры воды на водотоках, количества атмосферных (жидких) осадков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66956-17 |
| Действует | по 10.03.2027 |
| Наименование | Комплексы автоматизированные гидрологические |
| Модель | АГК-01 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 94b3bef7-8e58-34e8-b10b-728d6503aaf5 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Метеоприбор" (ООО "Метеоприбор"), г. Омск
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 78 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
66956-17: Описание типа
2024-66956-17.pdf
|
Скачать | 405.1 КБ | |
|
66956-17: Методика поверки
2024-mp66956-17.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Комплексы автоматизированные гидрологические АГК-01 (далее - комплексы АГК-01) предназначены для автоматических измерений уровня и температуры воды на водотоках, количества атмосферных (жидких) осадков.
Описание
Принцип действия комплексов АГК-01 основан на измерении первичными измерительными преобразователями физических величин с передачей данных в контроллер и далее в центр сбора данных (далее - ЦСД) с по145 мощью средств связи.
Конструктивно комплексы АГК-01 состоят из блока АГК, измерительных преобразователей, фоторегистратора, вспомогательных и связующих компонентов. Измерительные преобразователи, используемые для измерения физических величин, представлены в таблице 1. Комплексы АГК-01 выпускаются с различным количеством измерительных преобразователей. Количество и наименование измерительных преобразователей конкретного комплекса АГК-01 указаны формуляре.
Таблица 1 - Измерительные преобразователи
|
Измеряемая физическая величина |
Измерительный преобразователь |
|
Уровень воды на водотоках |
Датчик уровня барботажного типа Датчик уровня радарного типа (27283-12)1) Датчик уровня гидростатического типа |
|
Температура воды на водотоках |
Датчик температуры (47570-11)1) |
|
Количество атмосферных (жидких) осадков |
Датчик количества жидких осадков |
|
1) В скобках указан номер в Федеральном информационном фонде по обеспечению единства измерений | |
Датчик уровня барботажного типа работает по принципу, основанному на пропускании сжатого воздуха, полученного встроенным компрессором, через барботажную трубку, нижний конец которой погружен в жидкость. При выравнивании давления столба жидкости с давлением, создаваемым компрессором, происходит отключение компрессора, измерение давления и вычисление уровня жидкости.
Датчик уровня радарного типа работает по принципу, основанному на измерении времени прохождения коротких микроволновых импульсов от датчика до поверхности жидкости. Полученные значения времени прохождения импульсов пропорциональны расстоянию до поверхности жидкости, то есть уровню. Определенный таким образом уровень выдается в виде измеренного значения.
Принцип действия датчика уровня гидростатического типа основан на преобразовании давления высоты столба жидкости (уровня) над датчиком в значение уровня.
Принцип действия датчика температуры воды основан на преобразовании температуры, воздействующей на чувствительные элементы преобразователей температуры в цифровой код при помощи встроенных в каждый преобразователь температуры аналого-цифровых преобразователей и последующей передаче измеренных значений во внешние устройства.
Принцип действия датчика жидких осадков: жидкие атмосферные осадки попадают в приемную емкость с определенной площадью сбора, откуда через отверстие, обеспечивающее равномерную подачу воды, в мерный ковш. По достижении определенного уровня жидких осадков в мерном ковше, последний опрокидывается, вызывая срабатывание герконового датчика.
Комплексы АГК-01 в режиме индикации отображают данные о скорости и объемном расходе водного потока, позволяют отслеживать состояния водного объекта и ледовой обстановки.
Конструктивно комплексы выполнены в двух модификациях: конструктив К1 и конструктив К2. В конструктиве К1 блок АГК устанавливается в шкаф АГК, в конструктиве К2 блоком АГК является логгер GSM.
Для защиты комплексов АГК-01 от несанкционированного вмешательства реализована передача тревожного SMS сообщения на задаваемый пользователем номер в случае вскрытия шкафа АГК.
Заводской номер, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом цифровой печати на наклейку, прикрепленную на блок АГК. Место нанесения заводского номера приведено на рисунке 1 и 3.
Нанесение знака поверки на комплексы АГК-01 не предусмотрено.
Общий вид комплексов АГК-01 представлен на рисунке 1.
Пломбирование комплекса АГК-01 не предусмотрено.
Место нанесения заводского номера

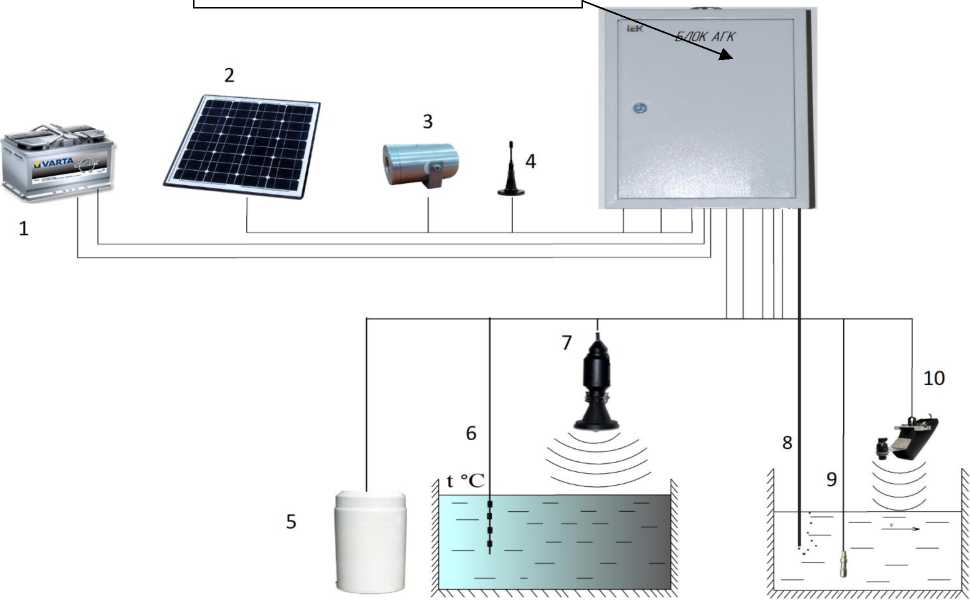

1 - аккумулятор; 2 - панель солнечных элементов; 3 - фоторегистратор; 4 - GSM-антенна;
5 - датчик количества жидких осадков; 6 - датчик температуры; 7 - датчик уровня радарного типа; 8 - датчик уровня барботажного типа; 9 - датчик уровня гидростатического типа;
10 - датчик расхода жидкости.
Рисунок 1 - Общий вид комплекса АГК-01
На рисунках 2 и 3 представлен общий вид блоков АГК конструктивов К1 и К2 соответственно.

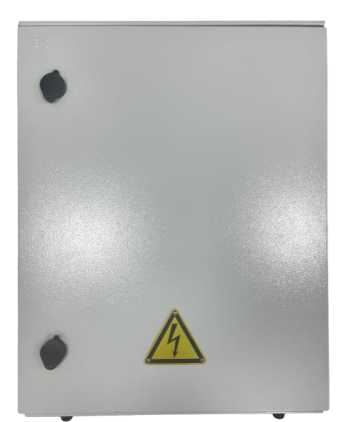

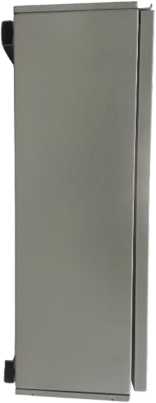

Рисунок 2 - Общий вид блока АГК (конструктив К1)
Место нанесения заводского номера

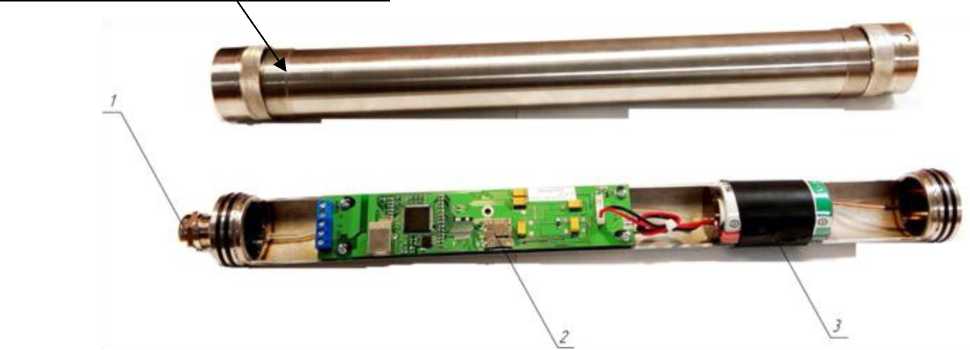

1 - ввод для подключения датчика уровня гидростатического типа; 2 - слот для установки SIM-карты; 3 - элемент питания
Рисунок 3 - Общий вид блока АГК конструктива К2 (логгер GSM)
Программное обеспечение
Комплексы АГК-01 имеют встроенное программное обеспечение (далее - ПО), установленное в памяти контроллера. Встроенное ПО обеспечивает управление работой комплексов АГК-01, сбор, обработку, хранение и передачу данных. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Конструктив К1 |
Конструктив К2 | |
|
Идентификационное наименование ПО |
mpac5201 |
LogGSM |
|
Номер версии (идентификационный номер) ПО |
1.2.Х.Х1) |
3.03.x1) |
1) х - метрологически незначимая часть ПО, может принимать значения от 0 до 9
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня воды, м: - с датчиками уровня барботажного типа |
от 0 до 20 |
|
- с датчиками уровня радарного типа |
от 0 до 14,8 |
|
- с датчиками уровня гидростатического типа |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений уровня воды с датчиками уровня, мм: - барботажного и гидростатического типов в диапазоне от 0 до 10 м включ. |
±10 |
|
в диапазоне св. 10 до 20 м |
±40 |
|
- радарного типа |
±10 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры воды, ОС |
от -10 до +30 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, ОС |
±0,1 |
|
Диапазон измерений количества атмосферных (жидких) осадков, мм |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных (жидких) осадков, мм |
± (0,1 + 0,05-Х1)) |
|
1) Х - измеренное значение количества атмосферных (жидких) осадков, мм | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр приемного отверстия осадкомера, мм |
159,6 ± 0,2 |
|
Диапазон показаний скорости водного потока, м/с |
от 0,15 до 5,00 |
|
Параметры питающей сети (конструктив К1): - номинальное значение напряжения, В - номинальное значение частоты, Гц |
от 180 до 250 от 45 до 60 |
|
Параметры аккумулятора (конструктив К1): - номинальное значение напряжения, В - емкость, А-ч, не менее |
12 70 |
|
Параметры батареи (конструктив К2): - номинальное значение напряжения, В - максимальный ток разряда, А - емкость, А-ч, не менее |
3,6 1,8 13 |
|
Потребляемая мощность (конструктив К1), Вт, не более: - в режиме проведения измерений (один раз в час) - в режиме ожидания |
1,60 0,25 |
|
Условия эксплуатации: температура окружающего воздуха, oC - датчика количества жидких осадков - для остальных элементов комплекса АГК-01 относительная влажность воздуха, при +40 oC, % атмосферное давление, кПа |
от +5 до +70 от -40 до +80 до 100 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
50 000 |
|
Средний срок службы, лет |
10 |
Габаритные размеры и масса составных частей комплекса АГК-01 приведены в таблице 6.
аблица 6 - Габаритные размеры и масса составных частей комплексов АГК-01
|
Составные части |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
|
длина |
ширина |
высота |
диаметр | ||
|
Шкаф АГК (с блоком АГК) |
837 |
700 |
427 |
_ |
90,0 |
|
Логгер GSM (блок АГК) |
_ |
_ |
535 |
50 |
4,0 |
|
Щит питания |
539 |
400 |
226 |
_ |
20,0 |
|
Трубка барботажная, длина трубки 100 м |
_ |
_ |
8 |
4,0 | |
|
Датчик уровня радарного типа |
415 |
200 |
200 |
_ |
3,4 |
|
Датчик уровня гидростатического типа, длина кабеля 100 м |
_ |
_ |
185 |
35 |
7,0 |
|
Датчик расхода жидкости |
185 |
420 |
140 |
_ |
5,0 |
|
Датчик температуры, длина кабеля 100 м |
_ |
90 |
9 |
4,1 | |
|
Датчик количества жидких осадков |
270 |
270 |
380 |
_ |
5,0 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации МЕКР.424313.001 РЭ и формуляра
МЕКР.424313.001 ФО типографским способом.
Комплектность
аблица 7 - Комплектность комплексов АГК-01
|
Наименование |
Количество |
Примечание |
|
Шкаф АГК (с блоком АГК) |
1 шт. |
конструктив К1 |
|
Логгер GSM (блок АГК) |
1 шт. |
конструктив К2 |
|
Трубка барботажная |
1 шт. |
длина трубки определяется согласно заказу |
|
Датчик уровня радарного типа |
1 шт. | |
|
Датчик уровня гидростатического типа (с кабелем) |
1 шт. |
длина кабеля определяется согласно заказу |
|
Датчик расхода жидкости |
1 шт. | |
|
Датчик температуры (с кабелем) |
1 шт. |
длина кабеля определяется согласно заказу |
|
Датчик количества жидких осадков |
1 шт. | |
|
Фоторегистратор |
1 шт. | |
|
GSM-антенна (внешняя) |
1 шт. | |
|
Щит питания |
1 шт. |
для типа электропитания А1 |
|
Панель солнечных элементов |
1 шт. |
для типа электропитания А2 |
|
Аккумулятор |
1 шт. | |
|
Комплект монтажный |
1 компл. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Формуляр |
1 экз. | |
|
Примечание - Наличие позиций определяется согласно заказу. | ||
Сведения о методах измерений
приведены в документе МЕКР.424313.001 РЭ «Комплекс автоматизированный гидрологический АГК-01. Руководство по эксплуатации» в разделе 2 «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
МЕКР.424313.001 ТУ «Комплекс автоматизированный гидрологический АГК-01.
Технические условия»
