Манометры, вакуумметры и мановакуумметры показывающие ДМ 8010, ДВ 8010, ДА 8010
| Номер в ГРСИ РФ: | 66961-17 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ЗАО "Сектор-М", г.Томск |
Манометры, вакуумметры и мановакуумметры показывающие ДМ 8010, ДВ 8010, ДА 8010 (далее по тексту - манометры) предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66961-17 |
| Действует | по 21.03.2027 |
| Наименование | Манометры, вакуумметры и мановакуумметры показывающие |
| Модель | ДМ 8010, ДВ 8010, ДА 8010 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c937597a-fb61-538e-95f7-a3987737e596 |
Производитель / Заявитель
ЗАО "Сектор-М", РОССИЯ, г.Томск
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
4667
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4585 (98%) |
| Неуспешных поверок (СИ непригодно) | 82 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
66961-17: Описание типа
2017-66961-17.pdf
|
Скачать | 203.8 КБ | |
|
66961-17: Методика поверки
2022-mp66961-17.pdf
|
Скачать | 67.8 КБ |
Описание типа
Назначение
Манометры, вакуумметры и мановакуумметры показывающие ДМ 8010, ДВ 8010, ДА 8010 (далее по тексту - манометры) предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара.
Описание
Принцип действия манометров основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Под воздействием измеряемого давления свободный конец пружины перемещается и через передаточный механизм приводит во вращательное движение указательную стрелку манометра.
Манометры изготавливаются в стальном корпусе диаметром 250 мм с радиальным расположением штуцера.
Фотография общего вида манометров приведена на рисунке 1.

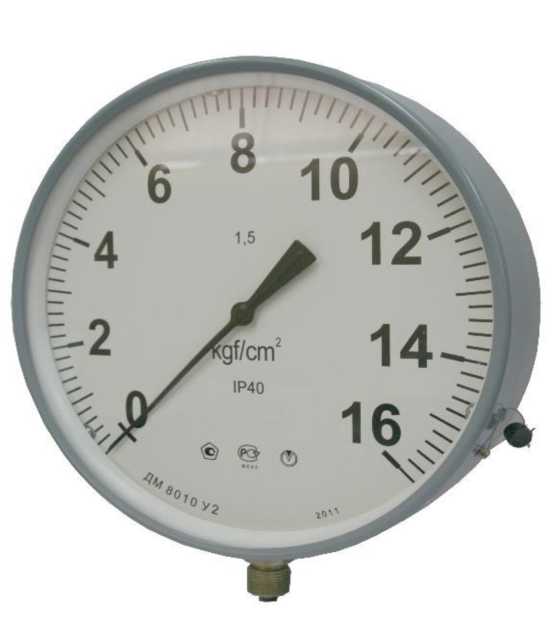

Рисунок 1 - Фотография общего вида манометров
Схема обозначения мест для нанесения оттисков клейм приведена на рисунке 2. Место нанесения

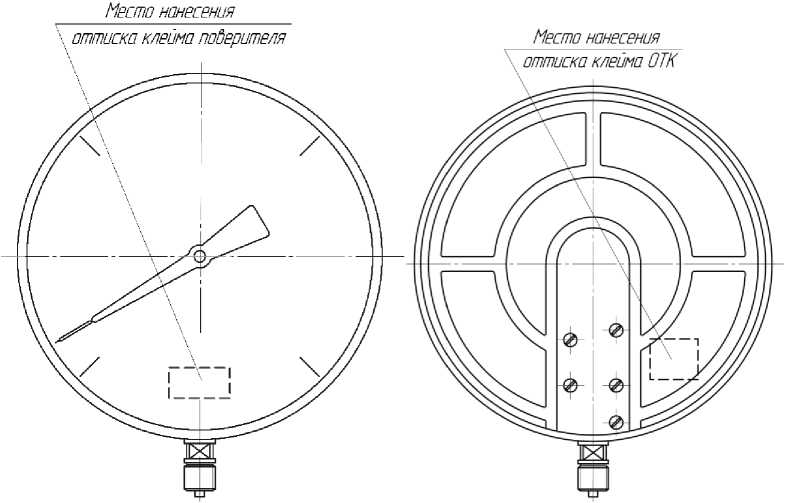

Рисунок 2 - Схема обозначения мест для нанесения оттисков клейм
Схема обозначения места пломбировки от несанкционированного доступа приведена на рисунке 3.

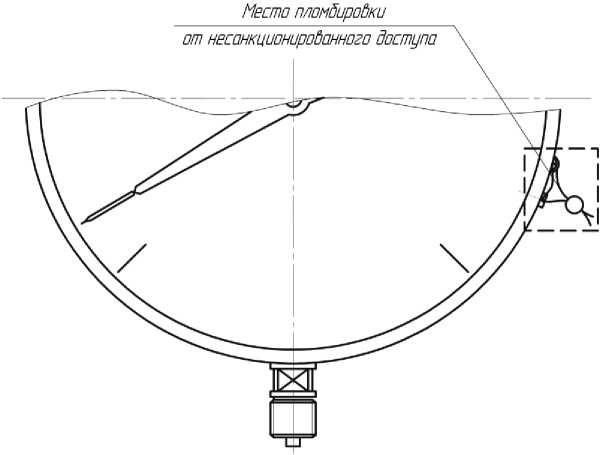

Рисунок 3 - Схема обозначения места пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики манометров
|
Наименование характеристики |
Значение |
|
Диапазоны показаний манометров |
Представлены в таблице 2 |
|
Класс точности по ГОСТ 2405-88 |
1,5 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, % от диапазона показаний |
от 0 до 75 |
|
Диапазон измерений вакуумметрического давления, % от диапазона показаний |
от 0 до 100 |
|
Пределы допускаемой основной приведенной (к диапазону измерения) погрешности измерения избыточного и вакуумметрического давлений, % |
±1,5 |
|
Вариация показаний, % |
1,5 |
|
Температурный коэффициент в диапазоне температур от -50 до +60, %/°C |
0,06 |
|
Степень защиты от проникновения пыли и воды по ГОСТ 14254-96 |
IP 40 |
|
Г руппа исполнения по устойчивости к воздействию температуры и влажности окружающего воздуха по ГОСТ Р 52931-2008 |
С4 |
|
Климатическое исполнение по ГОСТ 15150-69 в диапазоне температур от -50 до +60 * |
У2 Т2 |
|
Габаритные размеры (диаметр корпусахглубинахвысота), мм, не более |
250х53х284 |
|
Масса манометров, кг, не более |
2,2 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
10 |
|
Примечание - * - В зависимости от исполнения | |
Таблица 2 - Диапазоны показаний манометров
|
Обозначение |
Диапазоны показаний, МПа |
Диапазоны показаний, кгс/см2 |
|
ДМ 8010 |
от (от 0 до 0,1) до (от 0 до 60) |
от (от 0 до 1) до (от 0 до 600) |
|
ДВ 8010 |
от -0,1 до 0 |
от -1 до 0 |
|
ДА 8010 |
от (от -0,1 до 0) до (от 0,15 до 2,4) |
от -1 до 24 от (от -1 до 0) до (от 1,5 до 24) |
Знак утверждения типа
наносится на циферблат методом цифровой или офсетной печати, а на эксплуатационную документацию - типографским способом.
Комплектность
Таблица 3 - Комплектность манометров
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Манометр |
- |
1 шт. |
- |
|
Паспорт |
ПЛКЕ0.283.352 ПС |
1 экз. |
для общепромышленного применения |
|
ПЛКЕ0.283.353.ПС |
2 экз. |
для экспорта | |
|
Руководство по эксплуатации |
ПЛКЕ0.282.352 РЭ |
1 экз. |
допускается прилагать один экземпляр на каждые десять манометров, отправляемых в один адрес, если иное количество не оговорено при заказе |
Поверка
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры и мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
1. Манометр грузопоршневой МП-6 (регистрационный номер в Федеральном
информационном фонде 47335-11).
2. Манометр грузопоршневой МП-60 (регистрационный номер в Федеральном
информационном фонде 31703-06).
3. Манометр абсолютного давления МПАК-15 (регистрационный номер
в Федеральном информационном фонде 24971-03).
4. Манометр грузопоршневой МП-600 (регистрационный номер в Федеральном информационном фонде 47376-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус манометра согласно рисунку 2 и (или) в свидетельство о поверке, и (или) в паспорт.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
МИ 2124-90 Манометры, вакуумметры и мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки
ТУ 4212-001-42368375-01 Манометры, вакуумметры и мановакуумметры показывающие
ДМ 8010, ДВ 8010, ДА 8010. Технические условия
