Термопреобразователи сопротивления платиновые SFBT50-B
| Номер в ГРСИ РФ: | 66966-17 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "KIMO Instruments", Франция |
|
66966-17: Описание типа
2017-66966-17.pdf
|
Скачать | 79.3 КБ |
Термопреобпразователи сопротивления платиновые SFBT50-B предназначены для измерения температуры жидкостей и газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 66966-17 |
| Действует | по 21.03.2022 |
| Наименование | Термопреобразователи сопротивления платиновые |
| Модель | SFBT50-B |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b0d5eea4-7fb8-9c02-da65-fa72e0f0f03e |
Производитель / Заявитель
Фирма "KIMO Instruments", ФРАНЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
66966-17: Описание типа
2017-66966-17.pdf
|
Скачать | 79.3 КБ |
Описание типа
Назначение
Термопреобпразователи сопротивления платиновые SFBT50-B (далее - ТСП) предназначены для измерения температуры жидкостей и газов.
Описание
Принцип действия ТСП основан на известной зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры измеряемой среды.
ТСП состоит из ЧЭ и внутренних соединительных проводов, помещенных в герметичный защитный корпус, состоящий из гильзы (нержавеющая сталь) и тефлонового кабеля.
ТСП выпускается в следующих модификациях:
диаметр датчика, мм (4, 6)
длинна датчика, мм (50, 100, 150, 200)
наличие изогнутой пружины (R)
Доступ к ЧЭ не возможен без разрушения защитной гильзы.
Общий вид ТСП представлен на рисунке 1.
Конструкция ТСП исключает возможность несанкционированного доступа к внутренним элементам.

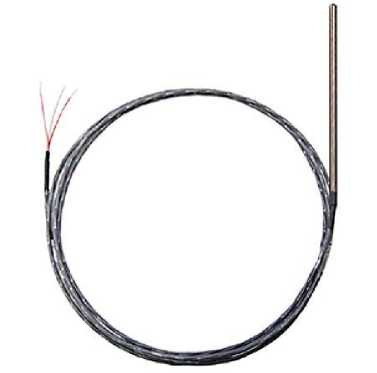

Рисунок 1 - Общий вид ТСП SFBT50-B Пломбирование ТСП не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009/МЭК 60571 |
Pt100 |
|
Температурный коэффициент ТСП, а °С-1 |
0,00385 |
|
Номинальное значение сопротивление ТСП при 0 °С, Ом |
100 |
|
Диапазон измерений, °С |
от -80 до +50 |
|
Класс допуска по ГОСТ 6651-2009/МЭК 60571 |
B |
|
Допуск по ГОСТ 6651-2009/МЭК 60571 |
±(0,3+0,005|t|*) |
|
Минимальная глубина погружения, % |
80 |
|
Время термической реакции, с, не более |
30 |
|
Максимальный измерительный ток, мА |
1,0 |
|
* - t - значение измеряемой температуры, °С | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая температура окружающей среды, °С |
от -20 до +80 |
|
Электрическое сопротивление изоляции ТСП при температуре от 15 до 25 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 |
|
Г абаритные размеры, мм: - диаметр ЧЭ: - длинна ЧЭ: - длинна кабеля, не более: |
4 или 6 от 50 до 200 4000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта
Комплектность
Таблица 3 - Комплектность ТСП
|
Наименование |
Обозначение |
Количество |
|
Т ермопреобразователь сопротивления платиновый |
SFBT50-B-X-T-X-X-X-X |
1 шт. |
|
Паспорт |
1 шт. |
Поверка
осуществляется по документу ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Основные средства поверки:
- термостат переливной прецизионный ТПП-1.1, регистрационный номер в Федеральном информационном фонде (далее - рег. №) 33744-07;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009, термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. №50256-12;
- измеритель температуры многоканальный прецизионный МИТ 8-10М, рег. № 19736-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ТСП с требуемой точностью.
Знак поверки наносится в паспорт и/или в бланк свидетельства о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
