Датчики относительной влажности с преобразователями измерительными ExPro-CF-50 (датчики) ExCos-D (преобразователи)
| Номер в ГРСИ РФ: | 66976-17 |
|---|---|
| Категория: | Датчики влажности |
| Производитель / заявитель: | Фирма "Schischek GmbH", Германия |
Датчики относительной влажности модификации ExPro-CF-50 с преобразователями измерительными модификации ExCos-D (далее по тексту - датчики и ИП) предназначены для непрерывного измерения относительной влажности окружающей воздушной среды.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 66976-17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Датчики относительной влажности с преобразователями измерительными | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ExPro-CF-50 (датчики) ExCos-D (преобразователи) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3c3e4725-63fb-8320-8d63-d35c0bfb15cb | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма "Schischek GmbH", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
66976-17: Описание типа
2017-66976-17.pdf
|
Скачать | 80.5 КБ | |
|
66976-17: Методика поверки
2017-mp66976-17.pdf
|
Скачать | 515.9 КБ |
Описание типа
Назначение
Датчики относительной влажности модификации ExPro-CF-50 с преобразователями измерительными модификации ExCos-D (далее по тексту - датчики и ИП) предназначены для непрерывного измерения относительной влажности окружающей воздушной среды.
Описание
Принцип измерения относительной влажности основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.
Конструктивно ИП модификации ExCos-D выполнен в компактном алюминиевом корпусе, на лицевой панели которого расположены жидкокристаллический дисплей и кнопки для программирования на месте установки без вспомогательного электронного оборудования. Датчик может подключаться к передней или задней части преобразователя, но допускается подключение и эксплуатация только одного датчика. Встроенный дисплей используется для индикации ввода или изменения параметров и отображения текущего значения измеряемой величины.
Преобразователи измерительные модификации ExCos-D являются взрывозащищенными с видами взрывозащиты «повышенная защита вида «е» по ГОСТ Р МЭК 60079-7-2012, «герметизация компаундом «ma» по ГОСТ Р МЭК 60079-18-2012, «искробезопасная электрическая цепь «ia» по ГОСТ Р МЭК 60079-11-2010, «искробезопасное оборудование «iaD» по ГОСТ IEC 61241-11-2011 и имеют маркировку взрывозащиты 1Ex e ma [ia Ga] IIC T6 Gb по ГОСТ Р МЭК 60079-0-2011 и защиты от воспламенения горючей пыли Ex tD[iaD] A21 IP66 T80°C по ГОСТ IEC 61241-0-2011.

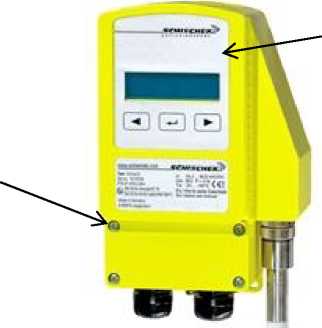

Фотография общего вида датчика относительной влажности модификации ExPro-CF-50 с преобразователем измерительным модификации ExCos-D приведена на рисунке 1.
Место нанесения
Место пломбировки
знака поверки
Рисунок 1 - Датчик относительной влажности модификации ExPro-CF-50 с преобразователем измерительным модификации ExCos-D
Программное обеспечение
Датчики относительной влажности модификации ExPro-CF-50 с преобразователями измерительными модификации ExCos-D имеют только встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается в датчик на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ExCos1.22.mot |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.22a |
|
Цифровой идентификатор ПО |
30 30 31 32 03 1000 FF |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики датчиков относительной влажности модификации ExPro-CF-50 с преобразователями измерительными модификации ExCos-D приведены в таблице 2.
Таблица 2
|
Наименование характеристик |
Значение |
|
Диапазон измерений относительной влажности, % |
от 5 до 95 |
|
Диапазон показаний относительной влажности, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности при снятии показаний с цифрового выхода, %: - от 5 до 10 не включ.; - от 10 до 90 включ.; - св. 90 до 95. |
±4 ±3 ±4 |
|
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности при снятии показаний с аналогового выхода, %: - от 5 до 10 не включ.; - от 10 до 90 включ.; - св. 90 до 95. |
±4,5 ±3,5 ±4,5 |
|
Диапазоны выходного сигнала ИП |
от 0 до 10 В, от 0 до 20 мА, от 4 до 20 мА |
|
Параметры электропитания: - напряжение питания переменного и постоянного тока, В - частота питающей сети, Гц |
от 19,2 до 28,8 от 50 до 60 |
|
Рабочие условия эксплуатации датчиков: - температура окружающей среды, °С - относительная влажность воздуха, % |
от -40 до +125 от 0 до 100 |
|
Наименование характеристик |
Значение |
|
Рабочие условия эксплуатации ИП: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации), % |
от -20 до +50 до 95 |
|
Габаритные размеры датчиков, мм: - длина монтажной части, мм - диаметр монтажной части, мм |
50 012 |
|
Габаритные размеры ИП (ДХШ*В), мм |
194x126,3x70 |
|
Масса датчиков, г |
42 |
|
Масса ИП, г |
1040 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
12000 |
Знак утверждения типа
наносится на титульный лист технической документации датчиков и ИП типографским способом.
Комплектность
Комплектность датчиков относительной влажности модификации ExPro-CF-50
с преобразователями измерительными модификации ExCos-D представлена в таблице 3.
Таблица 3
|
Наименование |
Количество |
Примечание |
|
Датчик влажности модификации ExPro-CF-50 |
23 шт. |
- |
|
Штекерный соединитель и уплотнение (из этиленпропиленового каучука) |
23 шт. |
При установке на воздуховоды |
|
Преобразователь измерительный модификации ExCos-D |
23 шт. |
- |
|
Паспорт |
1 экз. |
- |
|
Методика поверки МП 207.1-023-2016 |
1 экз. |
- |
Поверка
осуществляется по документу МП 207.1-023-2016 «Датчики относительной влажности модификации ExPro-CF-50 с преобразователями измерительными модификации ExCos-D. Методика поверки», утвержденному ФГУП «ВНИИМС» 31.10.2016 г.
Основные средства поверки:
Рабочий эталон 2, 3 разрядов по ГОСТ 8.547-2009 - измеритель комбинированный Testo 645 с зондом 0636 9741 (Регистрационный № 17740-12).
Рабочий эталон 1, 2 разрядов по ГОСТ 8.547-2009 - генератор влажного воздуха HygroGen модификации HygroGen 2 (Регистрационный № 32405-11).
Рабочий эталон 1, 2 разрядов по ГОСТ 8.547-2009 - генератор влажного газа эталонный «Родник-4М» (Регистрационный № 48286-11).
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую часть корпуса ИП и (или) в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Техническая документация фирмы «Schischek GmbH», Германия.
