Рулетки измерительные металлические
| Номер в ГРСИ РФ: | 67047-17 |
|---|---|
| Категория: | Рулетки |
| Производитель / заявитель: | ООО "УралИнструментИмпЭкс", г.Челябинск |
Рулетки измерительные металлические (далее - рулетки) предназначены для абсолютных измерений линейных размеров путем непосредственного сравнения со шкалой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67047-17 |
| Действует | по 22.03.2027 |
| Наименование | Рулетки измерительные металлические |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 600022a1-e55b-f5cc-2eb5-eddd7ab9cbc6 |
Производитель / Заявитель
ООО "УралИнструментИмпЭкс", РОССИЯ, г.Челябинск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
298496
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 291719 (98%) |
| Неуспешных поверок (СИ непригодно) | 6777 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
67047-17: Описание типа
2021-67047-17.pdf
|
Скачать | 705 КБ | |
|
67047-17: Методика поверки
2021-mp67047-17.pdf
|
Скачать | 162.6 КБ |
Описание типа
Назначение
Рулетки измерительные металлические (далее - рулетки) предназначены для абсолютных измерений линейных размеров путем непосредственного сравнения со шкалой.
Описание
Принцип действия рулеток основан на непосредственном сравнении шкалы рулетки с линейными размерами объекта.
Рулетки изготавливаются по ГОСТ 7502-98 в открытом и закрытом корпусе с лентами из нержавеющей или углеродистой стали. Вытяжные концы рулеток изготавливаются с кольцом или с грузом или с прямоугольным торцом или с держателем для закрепления на предмете, подлежащем измерению.
Рулетки имеют устройства для фиксации измерительной ленты в любом рабочем положении.
У рулеток, снабженных грузом, груз имеет цилиндрическую форму. На груз прикреплена шкала, началом шкалы служит торец груза. Груз изготавливается в виде стального сердечника, покрытого защитной оболочкой из алюминиевого сплава (на торце груза устанавливается наконечник из пластмассы). Оболочка исключает искрообразование при случайном ударе о стенки резервуара. Крепление груза на измерительной ленте выполнено посредством шарнирного соединения.
Рулетки выпускаются в следующих модификациях: в закрытом корпусе, в открытом корпусе, которые отличаются конструктивным исполнением.
Общий вид рулеток представлен на рисунках 1-2.

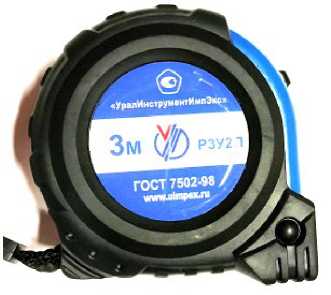

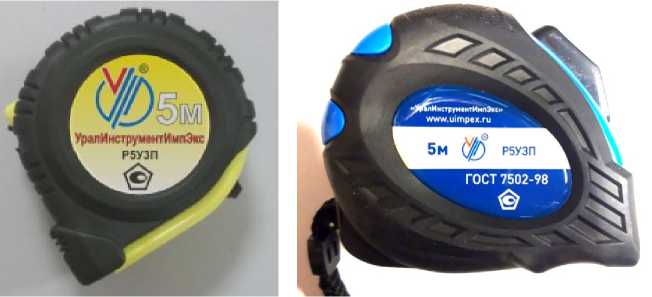

Рисунок 1 - Общий вид рулеток в закрытом корпусе
Рисунок 2 - Общий вид рулеток в открытом корпусе
Пломбирование рулеток не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение, в зависимости от класса точности | |
|
2 |
3 | |
|
Цена деления шкалы, мм | ||
|
Номинальная длина рулеток, м |
1; 2; 3; 5; 7,5; 10; 20; 30; 50; 100 | |
|
Допускаемое отклонение действительной длины интервалов шкал рулеток от нанесенной на шкале при температуре окружающей среды +20 °С, мм: - миллиметровый интервал - сантиметровый интервал - дециметровый интервал - отрезок шкалы 1 м и более |
±0,15 ±0,20 ±0,30 ±[0,30+0,15-(L -1) |
±0,20 ±0,30 ±0,40 ±[0,40+0,20-(L -1) |
|
Примечание: L -число полных и неполных метров в отрезке. | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры рулетки в корпусе, мм, не более: - высота |
70 |
|
- длина |
490 |
|
- ширина |
400 |
|
Масса, кг, не более: - рулетки с грузом |
4,2 |
|
- груза (рулеток с грузом) |
от 0,25 до 2,00 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
|
- относительная влажность при температуре +25 °С, % |
от 0 до 98 |
|
Полный средний ресурс для рулеток: - с лентами из нержавеющей стали, циклов |
2000 |
|
- с лентами из углеродистой стали, циклов |
1500 |
|
Примечание - Цикл включает в себя: вытягивание ленты на полную длину, натяжение рабочим | |
|
усилием, отсчет, наматывание ленты. | |
Знак утверждения типа
наносится на паспорт рулеток типографским методом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Рулетка |
1 шт. |
|
Паспорт |
1 экз. |
Поверка
осуществляется по документу МИ 1780-87 «Методические указания. ГСИ. Ленты образцовые и рулетки металлические измерительные. Методика поверки».
Основные средства поверки:
- лента измерительная 3-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта №2840 от 29.12.2018 г.;
- штангенрейсмас с ценой деления 0,05 мм по ГОСТ 164-90;
- микрометр МК или МТ по ГОСТ 6507-90;
- штангенциркуль типа ШЦ-II по ГОСТ 166-89.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство по поверке или в паспорт в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта №2840 от 29.12.2018 г.
