Штангенрейсмасы ШР, ШРЦ, ШРК
| Номер в ГРСИ РФ: | 67056-17 |
|---|---|
| Категория: | Штангенрейсмасы |
| Производитель / заявитель: | ООО НПП "Челябинский инструментальный завод", г.Челябинск |
Штангенрейсмасы ШР, ШРЦ, ШРК (далее - штангенрейсмасы) предназначены для измерения высотных размеров и разметки изделий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67056-17 |
| Действует | по 24.03.2027 |
| Наименование | Штангенрейсмасы |
| Модель | ШР, ШРЦ, ШРК |
| Приказы |
№2483 от
18.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d028773b-81bf-d5bd-166b-96ac55a78c29 |
Производитель / Заявитель
ООО НПП «ЧИЗ», РОССИЯ, 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
16131
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15676 (97%) |
| Неуспешных поверок (СИ непригодно) | 455 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
67056-17: Описание типа
2017-67056-17.pdf
Файл устарел
|
Скачать | 112.3 КБ | |
|
67056-17: Методика поверки
2017-mp67056-17.pdf
Файл устарел
|
Скачать | 146.1 КБ | |
|
67056-17: Описание типа
2017-67056-17-1.pdf
|
Скачать | 112.3 КБ | |
|
67056-17: Описание типа
2025-67056-17.pdf
|
Скачать | 138.3 КБ | |
|
67056-17: Методика поверки
2017-mp67056-17-1.pdf
|
Скачать | 146.1 КБ |
Описание типа
Назначение
Штангенрейсмасы ШР, ШРЦ, ШРК (далее - штангенрейсмасы) предназначены для измерения высотных размеров и разметки изделий.
Описание
Штангенрейсмасы состоят из основания с закрепленной на нем вертикальной направляющей (штангой), по которой перемещается рамка с отсчетным устройством. Рамка с отсчетным устройством снабжена измерительной (или разметочной) ножкой и свободно перемещается по штанге.
Штангенрейсмасы изготавливаются следующих исполнений:
ШР - с отсчетом по нониусу;
ШРК - с отсчетным устройством с круговой шкалой;
ШРЦ - с электронным цифровым отсчетным устройством.
Принцип действия штангенрейсмасов механический.
Отсчет размеров штангенрейсмаса ШР производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.
Отсчет размеров штангенрейсмаса ШРЦ производится непосредственно считыванием показаний на жидкокристаллическом экране цифрового отсчетного устройства, расположенного на рамке штангенрейсмаса. Рядом с жидкокристаллическим экраном находятся кнопки включения/выключения электронного цифрового отсчетного устройства (OFF/ON), установки нуля (ZERO), выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание штангенрейсмаса ШРЦ осуществляется от встроенного источника питания.
Отсчет размеров штангенрейсмаса ШРК производится по шкале штанги и круговой шкале отсчетного устройства.
Штангенрейсмасы имеют устройство для зажима рамки, обеспечивающее ее стопорение в любом положении в пределах диапазона измерений. Конструкция рамки и крепления ножки могут быть изменены без влияния на функциональные характеристики.
Штангенрейсмасы исполнения ШР с отсчетом по нониусу 0,05 и 0,1 мм и диапазоном измерения от 0 до 250 мм, от 40 до 400 мм, от 60 до 630 мм, от 100 до 1000мм, от 600 до 1600мм, от 1500 до 2500 мм изготавливаются по ГОСТ 164-90. Остальные штангенрейсмасы изготавливаются по техническим условиям ТУ 3933-015-74229882-2013.
Внешний вид штангенрейсмасов ШР, ШРЦ, ШРК представлен на рисунках 1, 2, 3.

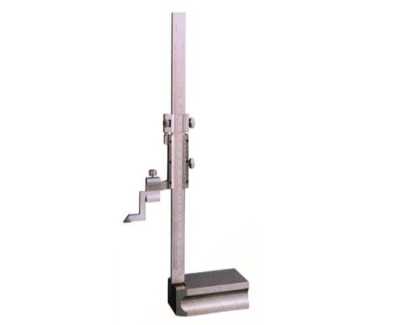

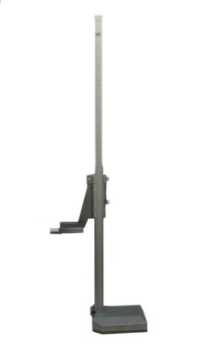

а) штангенрейсмас с разметочной ножкой б) штангенрейсмас с измерительной ножкой
Рисунок 1 - Общий вид штангенрейсмаса ШР

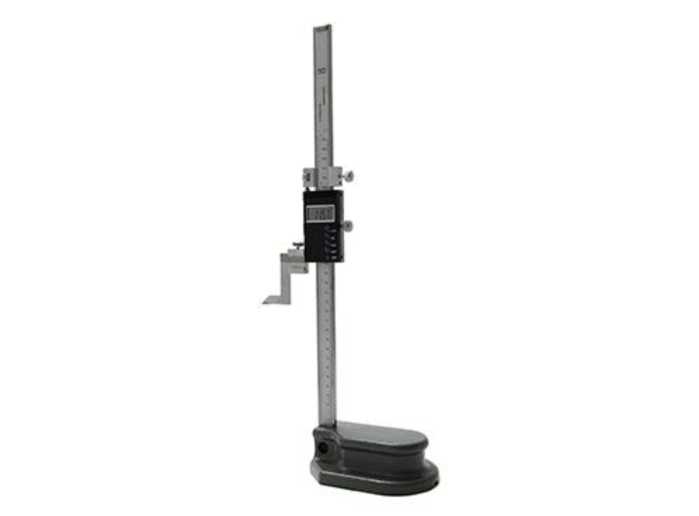

Рисунок 2 - Общий вид штангенрейсмаса ШРЦ

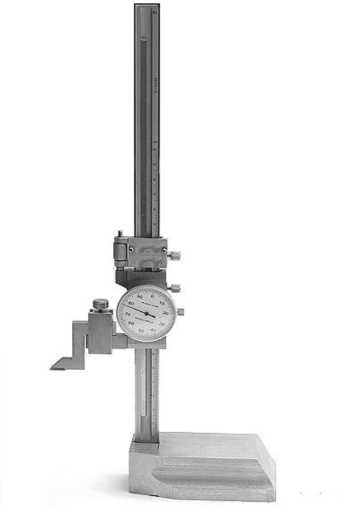

Рисунок 3 - Общий вид штангенрейсмаса ШРК
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке или в паспорт.
Технические характеристики
Метрологические характеристики штангенрейсмасов приведены в таблицах 1, 2 и 3.
Технические характеристики штангенрейсмасов приведены в таблицах 4 и 5.
Таблица 1 - Основные метрологические характеристики штангенрейсмасов по
ТУ 3933-015-74229882-2013
|
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
|
от 0 до 200 |
0,02; 0,05; 0,10 |
0,01; 0,02; 0,05 |
0,01 |
|
от 0 до 250 | |||
|
от 0 до300 | |||
|
от 0 до 400 | |||
|
от 0 до 500 | |||
|
от 0 до 600 | |||
|
от 0 до 630 | |||
|
от 0 до 1000 | |||
|
от 0 до 1600 |
0,05; 0,10 |
_ | |
|
от 0 до 2000 | |||
|
от 0 до 2500 |
Таблица 2 - Основные метрологические характеристики штангенрейсмасов по ГОСТ 164-90
|
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
|
от 0 до 250 |
0,05 |
|
от 40 до 400 | |
|
от 60 до 630 |
0,05; 0,10 |
|
от 100 до 1000 | |
|
от 600 до 1600 |
0,10 |
|
от 1500 до 2500 |
Таблица 3 - Пределы допускаемой абсолютной погрешности штангенрейсмасов
|
Измеряемая длина |
Пределы допускаемой абсолютной погрешности штангенрейсмасов, мм | ||||||
|
со значением отсчета по нониусу, мм |
с ценой деления круговой шкалы отсчетного устройства, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |||||
|
0,02 |
0,05 |
0,10 |
0,01 0,02 |
0,05 |
0,01 для классов точности | ||
|
1 |
2 | ||||||
|
от 0 до 250 включ. |
±0,04 |
±0,05 |
±0,05 |
±0,03 |
±0,05 |
±0,03 |
±0,05 |
|
Св. 250 до 400 включ. |
±0,04 |
±0,04 |
±0,06 | ||||
|
Св. 400 до 630 включ. |
±0,06 |
±0,10 |
±0,06 |
±0,10 |
±0,05 |
±0,07 | |
|
Св. 630 до 1000 включ. |
±0,08 |
±0,10 |
±0,09 |
±0,07 |
±0,09 | ||
|
Св. 1000 до 1600 включ. |
_ |
±0,15 |
±0,15 |
_ |
_ |
±0,10 |
±0,15 |
|
Св. 1600 до 2500 |
±0,20 |
±0,20 |
_ |
±0,20 |
±0,25 | ||
Таблица 4 - Основные технические характеристики
|
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
от 0 до 200 |
175 |
70 |
360 |
1,5 |
|
от 0 до 250 |
205 |
90 |
420 |
1,8 |
|
от 0 до 300 |
250 |
110 |
470 |
2,0 |
|
от 0 до 400 |
275 |
120 |
650 |
4,2 |
|
от 40 до 400 |
275 |
120 |
650 |
4,2 |
|
от 0 до 500 |
280 |
125 |
700 |
4,6 |
|
от 0 до 600 |
305 |
130 |
790 |
5,3 |
|
от 0 до 630 |
305 |
130 |
810 |
5,7 |
|
от 60 до 630 |
305 |
130 |
810 |
5,7 |
|
от 0 до 1000 |
330 |
155 |
1240 |
13,0 |
|
от 100 до 1000 |
330 |
155 |
1240 |
13,0 |
|
от 0 до 1600 |
425 |
200 |
1770 |
28,0 |
|
от 600 до 1600 |
425 |
200 |
1770 |
28,0 |
|
от 0 до 2000 |
470 |
260 |
2350 |
35,0 |
|
от 0 до 2500 |
550 |
350 |
2910 |
45,0 |
|
от 1500 до 2500 |
550 |
350 |
2910 |
45,0 |
Таблица 5 - Климатические условия применения
|
Наименование характеристики |
Значение характеристики |
|
Климатические условия применения: - рабочий диапазон температур окружающего воздуха, °С - относительная влажность воздуха, при температуре +25 °С, % |
от +10 до +30 от 0 до 80 |
Знак утверждения типа
наносится на паспорт штангенрейсмасов типографским методом
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенрейсмас |
1 шт. | |
|
Разметочная ножка |
1 шт. | |
|
Измерительная ножка (при заказе ШР по ГОСТ 164-90) |
1 шт. | |
|
Футляр |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП-010-12-2016 |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
ТУ 3933-015-74229882-2013 Штангенрейсмасы. Технические условия.
