Комплексы измерительно-вычислительные Вулкан-2005М
| Номер в ГРСИ РФ: | 67081-17 |
|---|---|
| Производитель / заявитель: | Федеральное казенное предприятие "ГНИИ химических продуктов" (ГосНИИХП), г.Казань |
Комплексы измерительно-вычислительные «Вулкан-2005М» (далее - комплексы) предназначены для измерения давления паров и газов в заданном объеме в изотермическом режиме при проведении испытаний веществ на термостабильность.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67081-17 |
| Действует | по 24.03.2027 |
| Наименование | Комплексы измерительно-вычислительные |
| Модель | Вулкан-2005М |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 72974ac9-9d42-ff55-af5a-8892115e692f |
Производитель / Заявитель
Федеральное казенное предприятие "ГНИИ химических продуктов" (ГосНИИХП), г.Казань
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67081-17: Описание типа
2022-67081-17.pdf
|
Скачать | 140.2 КБ | |
|
67081-17: Методика поверки
2017-mp67081-17.pdf
|
Скачать | 169.5 КБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные «Вулкан-2005М» (далее - комплексы) предназначены для измерения давления паров и газов в заданном объеме в изотермическом режиме при проведении испытаний веществ на термостабильность.
Описание
Принцип действия комплексов основан на измерении давления газов и паров распада веществ в замкнутой реакционной камере первичного преобразователя в изотермическом режиме. Для обеспечения изотермического режима первичные преобразователи помещены в термостаты. Контроль температуры осуществляется с помощью платинового термосопротивления, расположенного внутри термостата, а давление в реакционных камерах измеряется с помощью полупроводниковых тензометрических модулей, с дальнейшей нормализацией и преобразованием аналоговых сигналов в цифровой код аналого-цифровым преобразователем, преобразованием цифрового кода в единицы физических величин, их последующей регистрацией, архивированием и визуализацией на автоматизированном рабочем месте оператора (АРМ) в составе ИВК.
Комплекс, конструктивно, представляет собой 4 термостата по 8 первичных преобразователей измерения давления в каждом, блока согласования и АРМ, выполненного на базе ПЭВМ.
Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия-поставщика предотвращающий вскрытие корпуса комплекса.
Серийные номера наносятся методом наклеивания этикетки на маркировочную табличку, прикрепленную к корпусу комплексов измерительно-вычислительных, и обеспечивает идентификацию каждого комплекса-измерительно вычислительных, а также возможность прочтения и сохранность указанной информации в процессе эксплуатации комплексов измерительно-вычислительных.
Знак поверки наносится в соответствующий раздел паспорта и на свидетельство о поверке. Нанесение знака поверки на преобразователь не предусмотрено.
Общий вид комплекса представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

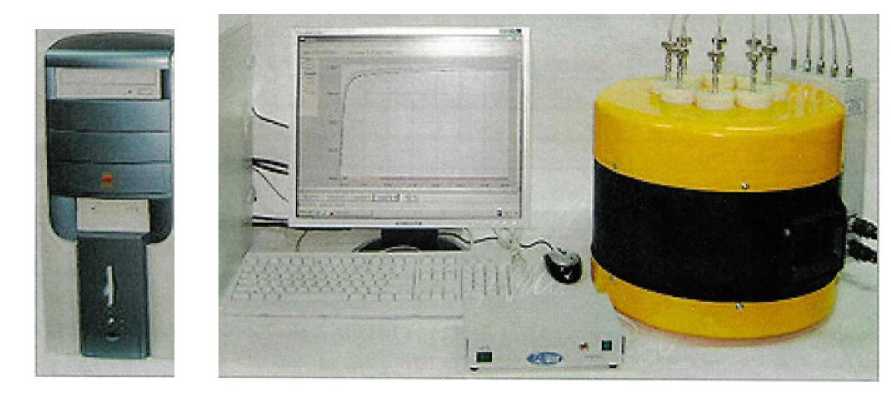

Рисунок 1 - Общий вид комплекса измерительно-вычислительного «Вулкан-2005М»

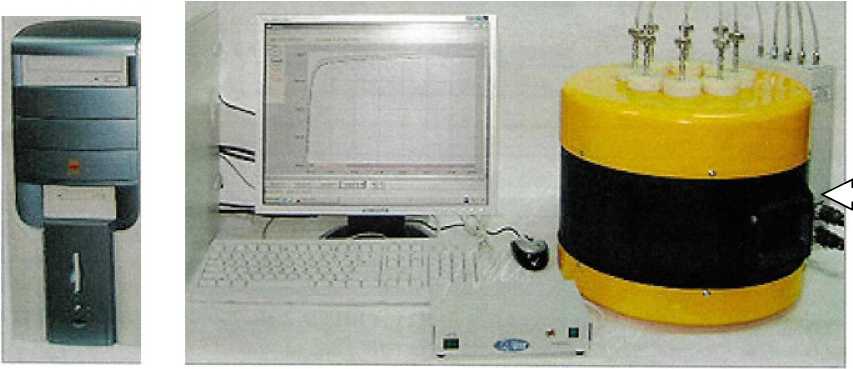

Рисунок 2 - Схема пломбировки от несанкционированного доступа комплекса измерительно-вычислительного «Вулкан-2005М»
Программное обеспечение
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Сервисная программа "Вулкан-2005М" |
|
Номер версии (идентификационный номер) ПО |
1.9.0.0 |
|
Цифровой идентификатор ПО |
8ba611516f58762flec008e23de75669 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики ИВК
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления паров и газов при термическом распаде исследуемого вещества, МПа |
от 0,005 до 1,264 |
|
Пределы допускаемой приведенной погрешности измерений давления паров и газов при термическом распаде исследуемого вещества, % |
±1 |
|
Диапазон рабочих температур в реакционных объемах первичных преобразователей, 0С |
от 0 до +300 |
|
Пределы допускаемой абсолютной погрешности поддержания рабочих температур в реакционных объемах первичных преобразователей, 0С |
±2 |
|
- Нормирующим значением для приведенной погрешности является верхний предел диапазона измерений. | |
Таблица 3 - Основные технические характеристики ИВК
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания, В |
от 215 до 225 |
|
Номинальная частота переменного тока, Г ц |
50 |
|
Потребляемая мощность, кВт, не более |
5 |
|
Габаритные размеры составных частей (ВхШхГ), мм, не более |
500x500x500 |
|
Масса, кг, не более |
200 |
|
Условия эксплуатации ИВК: | |
|
- температура окружающего воздуха, 0С |
от +15 до + 35 |
|
- относительная влажность при температуре +30 °С,% |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок эксплуатации, лет, не менее |
10 |
Знак утверждения типа
наносится типографским способом в левый верхний угол титульного листа документов:
ИМСН.413133.001 РЭ «Комплексы измерительно-вычислительные «Вулкан-2005М».
Руководство по эксплуатации»;
ИМСН.413133.001 ФО «Комплексы измерительно-вычислительные «Вулкан-2005М».
Формуляр».
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Количество |
Примечание |
|
Комплексы измерительно-вычислительные «Вулкан-2005М» |
1 шт. |
ИВК «Вулкан-2005М» |
|
Комплексы измерительно-вычислительные «Вулкан-2005М» Руководство по эксплуатации. |
1 экз. |
ИМСН.413133.001 РЭ |
|
Комплексы измерительно-вычислительные «Вулкан-2005М» |
1 экз. |
ИМСН.413133.001 ФО |
|
ГСИ. Инструкция. Комплексы измерительновычислительные «Вулкан-2005М». Методика поверки |
1 экз. |
ИМСН.413133.001 МП |
Сведения о методах измерений
Приведены в пункте 5 эксплуатационного документа ИМСН.413133.001 РЭ «Комплексы измерительно-вычислительные «Вулкан-2005М» Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.802-2012 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1х10-8до 1х103 Па
ИМСН.413133.001 ТУ (идентичны ТУ 26.51.52-388-07506808-2021) Комплексы измерительно-вычислительные «Вулкан-2005М» Технические условия.
