Комплект измерительных средств КИС (далее - комплект) предназначен для измерения среднеквадратического значения виброускорения, среднеквадратического значения виброскорости и размаха виброперемещения, статических сил, напряжений постоянного тока и частоты вращения роторов с целью получения измерительных данных для динамической балансировки роторных механизмов и для контроля и диагностики их технического состояния при стендовых испытаниях, эксплуатации, ремонтах и техническом обслуживании.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67130-17 |
| Действует | по 03.04.2027 |
| Наименование | Комплекты измерительных средств |
| Модель | КИС |
| Приказы |
№2876 от
25.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bffe837f-24e4-1de6-69aa-056f9151b8f0 |
Производитель / Заявитель
АО «НИИ ОЭП», РОССИЯ, 188540, Ленинградская обл., г. Сосновый Бор, ул. Ленинградская, д. 29, литера Т
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67130-17: Описание типа
2017-67130-17.pdf
Файл устарел
|
Скачать | 241.4 КБ | |
|
67130-17: Методика поверки
2017-mp67130-17.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
67130-17: Описание типа
2017-67130-17-1.pdf
|
Скачать | 241.4 КБ | |
|
67130-17: Описание типа
2025-67130-17.pdf
|
Скачать | 420.5 КБ | |
|
67130-17: Методика поверки
2017-mp67130-17-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Комплект измерительных средств КИС (далее - комплект) предназначен для измерения среднеквадратического значения виброускорения, среднеквадратического значения виброскорости и размаха виброперемещения, статических сил, напряжений постоянного тока и частоты вращения роторов с целью получения измерительных данных для динамической балансировки роторных механизмов и для контроля и диагностики их технического состояния при стендовых испытаниях, эксплуатации, ремонтах и техническом обслуживании.
Описание
Комплект КИС является переносным прибором, включающим в свой состав многоканальный измерительный блок, управляющий компьютер и комплект первичных измерительных преобразователей с коммутационными кабелями. Комплект КИС может выпускаться в различных исполнениях с различным количеством измерительных каналов вибрации, статических сил, напряжений постоянного тока и каналом измерения частоты вращения.
В комплект измерительных преобразователей входят акселерометры 393В04 (регистрационный № 56990-14), 608А11 (регистрационный № 36261-07), датчики
весоизмерительные тензорезисторные М70 (регистрационный № 53673-13) и датчик частоты вращения.
Измерительные преобразователи подключаются к многоканальному измерительному блоку с помощью коммутационных кабелей и обеспечивают формирование сигнала пропорционального измеряемой величине.
В многоканальном измерительном блоке производится фильтрация и усиление входных сигналов, их аналого-цифровое преобразование и передача в управляющий компьютер для отображения, записи и хранения.
Компьютер обеспечивает управление процессами регистрации данных, конфигурирование технических средств, формирование отчетных протоколов.
Общий вид комплекта измерительных средств КИС и первичных измерительных преобразователей приведен на рисунках 1 и 2.

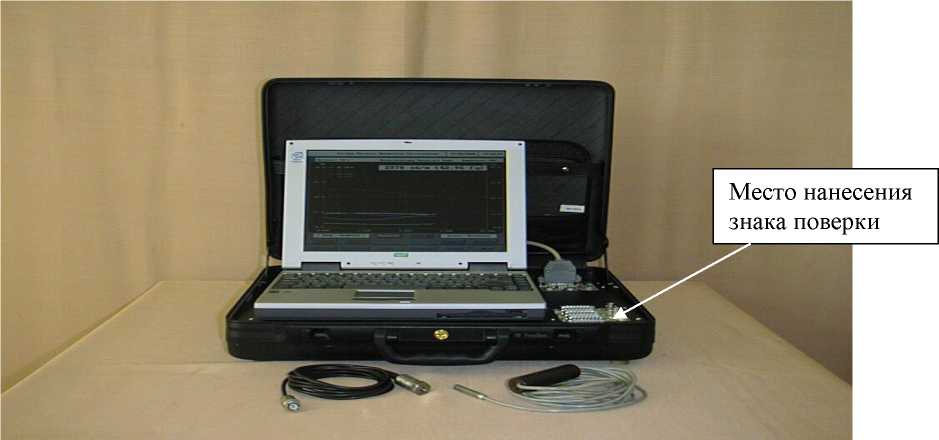

Рисунок 1 - Общий вид комплекта измерительных средств КИС

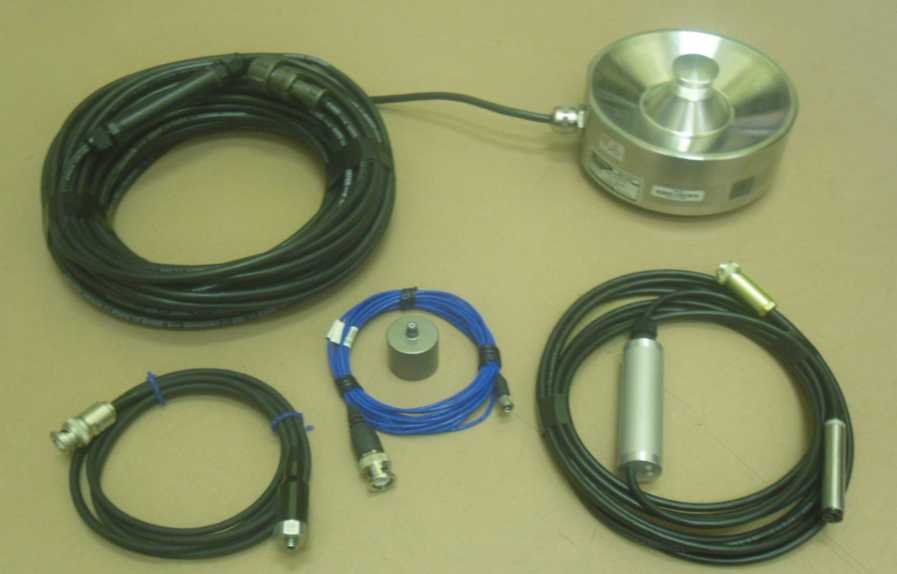

Рисунок 2 - Первичные измерительные преобразователи
Программное обеспечение
Программное обеспечение КИС предназначено для управления работой комплекса и выполнение функций многоканального сбора, регистрации и обработки сигналов, ведения архива измерительных данных, формирования отчетных графических протоколов и отображения данных.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
mVibro |
|
Номер версии (идентификационный номер) ПО |
6.01 |
Уровень защиты ПО КИС от непреднамеренных и преднамеренных изменений соответствует уровню «НИЗКИЙ» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, шт.: - вибрации - статических сил - напряжений постоянного тока - частоты вращения |
от 1 до 16 от 0 до 4 от 0 до 16 1 |
|
Диапазон измерений виброускорения (среднеквадратическое значение), м/с2 |
от 0,04 до 70,7 |
|
Диапазон частот измерений виброускорения, Гц |
от 0,5 до 1250 |
|
Диапазон измерений виброскорости (среднеквадратическое значение), мм/с |
0,04 до 100,0 |
|
Диапазон частот измерений виброскорости, Г ц |
от 2 до 1250 |
|
Диапазон измерений размаха виброперемещения, мкм |
от 2 до 200 |
|
Диапазон частот измерений размаха виброперемещения, Гц |
от 3,2 до 400 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратического значения виброускорения, среднеквадратического значения виброскорости и размаха виброперемещения в диапазоне амплитуд, % |
±5 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратического значения виброускорения, среднеквадратического значения виброскорости и размаха виброперемещения в диапазоне частот, % |
±5 |
|
Пределы допускаемой относительной погрешности измерений среднеквадратического значения виброускорения, среднеквадратического значения виброскорости и размаха виброперемещения в диапазоне частот и амплитуд, % |
±10 |
|
Диапазон измерений статических сил, Н |
от 100 до 50000 |
|
Пределы допускаемой относительной погрешности измерений статических сил, % |
±5,0 |
|
Диапазон измерений напряжения постоянного тока, мВ |
от 0 до 2200 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±5,0 |
|
Диапазон измерений частоты вращения ротора, об/мин |
от 10 до 24000 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения ротора, % |
±1,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Входное сопротивление измерительных каналов, кОм |
100 |
|
Время готовности прибора после включения, мин, не более |
5 |
|
Электрическое сопротивление изоляции цепи питания при нормальных условиях, МОм, не менее |
20 |
таблицы 3
|
Наименование характеристики |
Значение |
|
Питание прибора осуществляется от сети переменного тока а) от однофазной сети переменного тока | |
|
- частотой, Гц |
50+0,5 |
|
- напряжением, В |
от 120 до 240 |
|
б) от десяти встроенных заменяемых аккумуляторов типа С напряжением 1,2 В и емкостью не менее 2400 мА/ч | |
|
Потребляемая мощность, Вт, не более |
30 |
|
Масса, кг, не более | |
|
- вибропреобразователя 393В04 (без кабеля) |
0,3 |
|
- вибропреобразователя 608А11 (с кабелем 3м) |
0,3 |
|
- датчика ДВО-02 (без кабеля) |
0,3 |
|
- датчика М70 |
4,0 |
|
- измерительного блока в транспортировочном кейсе |
5,3 |
|
Габаритные размеры, мм, не более: - вибропреобразователя 393В04 | |
|
- диаметр |
97 |
|
- высота |
30 |
|
- вибропреобразователя 608А11 | |
|
- диаметр |
97 |
|
- высота |
30 |
|
- датчика весоизмерительного тензометрического М70К | |
|
- диаметр |
97 |
|
- высота |
30 |
|
- чувствительного элемента датчика частоты вращения ДВО-02 | |
|
- диаметр |
10 |
|
- длина |
80 |
|
- измерительного блока в транспортировочном кейсе | |
|
- ширина |
460+10 |
|
- длина |
350+10 |
|
- высота |
120+2 |
|
Условия эксплуатации: Температура воздуха окружающей среды, оС | |
|
- вибропреобразователей 393В04 |
от -40 до +120 |
|
- вибропреобразователей 608А11 |
от -40 до +120 |
|
- датчиков весоизмерительных тензорезисторных |
от -30 до +50 |
|
- датчика частоты вращения ДВО-02 и измерительного блока КИС |
от +5 до +50 |
|
Относительная влажность воздуха при температуре плюс 35 оС, %, | |
|
не более |
80 |
|
Атмосферное давление окружающего воздуха, кПа |
от 84,0 до 106,7 |
|
Синусоидальная вибрация |
частота 10 - 100 Гц, амплитуда 0,15 мм, ускорение 19,6 м/с2 |
|
Установленная наработка на отказ, ч, не менее |
18000 |
|
Средний срок службы, не менее |
10 лет |
Знак утверждения типа
наносится на корпус прибора способом машинной печати и на сопроводительную документацию типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначения |
Количество |
|
Блок измерительный в транспортировочном кейсе |
ИПВС.056.100 |
1 |
|
Компьютер |
1* | |
|
Вибропреобразователь 393В04 (ICP-типа) Вибропреобразователь 608А11 (ICP-типа) |
от 1 до 16* от 1 до 16* | |
|
Датчик весоизмерительный тензорезисторный М70К |
от 0 до 4* | |
|
Датчик частоты вращения ДВО-02 |
ИПВС.056.310 |
1 |
|
Сумка транспортировочная |
1 | |
|
Программно-методическое обеспечение |
ИПВС.056.500 |
1 |
|
Ведомость эксплуатационных документов |
ИПВС.056.000ВЭ |
1 |
|
* - количество определяется при заказе | ||
Сведения о методах измерений
приведены в эксплутационном документе.
Нормативные документы
ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10 -1 до 240 4 Гц
ГОСТ 8.640-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы
ГОСТ Р ИСО 16063-21-2009 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем
ГОСТ Р 8.669-2009 Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
ГОСТ 28836-90 Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний
ГОСТ 21339-82 Тахометры. Общие технические условия
ИПВС.056.000ТУ Комплект измерительных средств КИС. Технические условия
