Система резервная измерений количества и показателей качества нефти №102 ПСП "Тайшет-2" филиала "Иркутское РНУ" ООО "Транснефть-Восток"
| Номер в ГРСИ РФ: | 67139-17 |
|---|---|
| Производитель / заявитель: | ООО "НПП ОЗНА-Инжиниринг", г.Уфа |
Система резервная измерений количества и показателей качества нефти №102 ПСП «Тайшет-2» филиала «Иркутское РНУ» ООО «Транснефть-Восток» (далее - РСУ) предназначена для автоматизированных измерений массы брутто и показателей качества нефти при осуществлении товарообменных операций между АО «Транснефть - Западная Сибирь» и ООО «Транснефть - Восток» при отказе основной системы измерений количества и показателей качества нефти №102 ПСП «Тайшет-2» филиала «Иркутское РНУ» ООО «Транснефть-Восток» (далее - основная система).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67139-17 | ||||||
| Наименование | Система резервная измерений количества и показателей качества нефти №102 ПСП "Тайшет-2" филиала "Иркутское РНУ" ООО "Транснефть-Восток" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0114af2e-3e6f-cda5-2b2e-3dd0679c8740 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "НПП "ОЗНА-Инжиниринг", РОССИЯ, г.Уфа
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
67139-17: Описание типа
2017-67139-17.pdf
|
Скачать | 189.7 КБ | |
|
67139-17: Методика поверки
2017-mp67139-17.pdf
|
Скачать | 687.5 КБ |
Описание типа
Назначение
Система резервная измерений количества и показателей качества нефти №102 ПСП «Тайшет-2» филиала «Иркутское РНУ» ООО «Транснефть-Восток» (далее - РСУ) предназначена для автоматизированных измерений массы брутто и показателей качества нефти при осуществлении товарообменных операций между АО «Транснефть - Западная Сибирь» и ООО «Транснефть - Восток» при отказе основной системы измерений количества и показателей качества нефти №102 ПСП «Тайшет-2» филиала «Иркутское РНУ» ООО «Транснефть-Восток» (далее - основная система).
Описание
РСУ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления (см. рисунок 1). Монтаж и наладка РСУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на РСУ и эксплуатационными документами на ее компоненты.
Принцип действия системы основан на использовании косвенного метода динамических измерений массы нефти, транспортируемой по трубопроводам, с помощью преобразователей расхода жидкости, плотности, температуры и давления. Выходные электрические сигналы преобразователей поступают на соответствующие входы измерительновычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

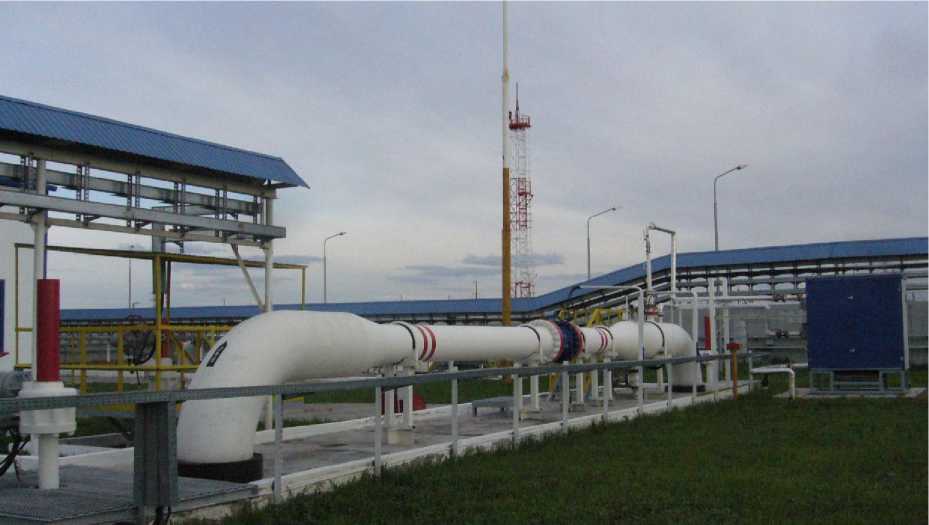

Рисунок 1 - Общий вид РСУ
В составе РСУ применены средства измерений утвержденных типов, основные из которых указаны в таблице 1.
Таблица 1 - Состав РСУ
|
Наименование средства измерений |
Тип средства измерений зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № |
|
Расходомеры UFM 3030 (далее - УЗР) |
32562-09 |
|
Расходомеры ультразвуковые UFM 3030 |
48218-11 |
|
Плотномеры типа ПЛОТ-3 модификации ПЛОТ-3М |
20270-07 |
|
Датчики температуры 644 |
39539-08 |
|
Преобразователи давления измерительные 3051 |
14061-04, 14061-10 |
|
Контроллеры измерительные FloBoss S600 |
38623-08 |
|
Комплексы измерительно-вычислительные расхода и количества жидкости и газа «АБАК» |
44115-10 |
|
Контроллеры программируемые SIMATIC S7-400 |
15773-06 |
|
Манометры избыточные давления показывающие для точных измерений МТИф |
34911-07 |
|
Манометры показывающие для точных измерений МПТИ |
26803-04 |
|
Термометры ртутные стеклянные лабораторные ТЛ-4 |
303-91 |
|
Термопреобразователи универсальные ТПУ 0304 |
50519-12 |
|
Манометры электронные ЭКМ |
40713-09 |
|
Манометры показывающие R |
30885-11 |
|
Преобразователи измерительные (барьеры искрозащиты) серии pZ600 |
28979-05 |
|
Преобразователи измерительные тока и напряжения с гальванической развязкой (барьер искрозащиты) серии К |
22153-08 |
РСУ обеспечивает выполнение следующих основных функций:
- автоматическое измерение массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;
- измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- проведение поверки и контроля метрологических характеристик расходомера UFM 3030 с применением установки поверочной трубопоршневой двунаправленной и преобразователей расхода жидкости турбинных HELIFLU TZ250-2000N с Ду 250 мм, входящих в состав блока измерительных линий основной системы и используемые в качестве компаратора;
- ручной отбор проб согласно ГОСТ 2517-12 «ГСИ. Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами.
- регистрацию и хранение результатов измерений, формирование отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
- формирование журнала событий (переключения, аварийные ситуации, сообщения об отказе РСУ и ее составных элементов).
Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, средства измерений снабжены средствами защиты в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций РСУ. ПО РСУ реализовано в контроллерах измерительных FloBoss S600 (далее - ИВК) и компьютерах автоматизированных рабочих мест (АРМ) оператора. Идентификационные данные ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ИВК S600 |
АРМ оператора | |
|
Идентификационное наименование ПО |
LinuxBinary.арр |
ОЗНА-Flow |
|
Номер версии (идентификационный номер) ПО |
05.33 |
v 2.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
1e48 |
64С56178 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» соответствует среднему.
Технические характеристики
Основные метрологические характеристики РСУ и параметры измеряемой среды приведены в таблице 3.
Таблица 3 - Основные метрологические характеристики РСУ и параметры измеряемой среды
|
Наименование характеристики |
Значение характеристики |
|
Измеряемая среда |
Нефть по ГОСТ Р 518582002 «Нефть. Общие технические условия» |
|
Количество измерительных линий, шт. |
1 рабочая |
|
Диапазон измерений расхода, м3/ч |
от 400 до 4930 |
|
Избыточное давление, МПа, не более |
от 0,23 до 4,00 |
|
Пределы допускаемой относительной погрешности системы при измерении массы брутто нефти, % |
±0,56 |
|
Пределы допускаемой относительной погрешности системы при измерении массы нетто нефти, % |
±0,58 |
|
Параметры измеряемой среды | |
|
Температура измеряемой среды, °С |
от -5 до +40 |
|
Плотность измеряемой среды, кг/м3 |
от 815 до 885 |
|
Кинематическая вязкость измеряемой среды, мм2/с (сСт) |
от 2 до 60 |
|
Массовая доля воды, %, не более |
1,0 |
|
Наименование характеристики |
Значение характеристики |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
900 |
|
Давление насыщенных паров, кПа (мм.рт.ст), не более |
66,7 (500) |
|
Массовая доля парафина, %, не более |
6,0 |
|
Массовая доля сероводорода, млн-1 (ppm), не более |
100 |
|
Режим работы РСУ |
периодический |
|
Содержание свободного газа, % |
не допускается |
Основные технические характеристики РСУ приведены в таблице 4.
Таблица 4 - Основные технические характеристики РСУ
|
Наименование характеристики |
Значение характеристики |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380/220±22 50±1 |
|
Потребляемая мощность, кВт, не более |
10 |
|
Условия эксплуатации: - температура окружающей среды, оС - атмосферное давление, кПа |
от -42 до +35 от 96 до 104 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится справа в нижней части титульного листа инструкции по эксплуатации типографским способом.
Комплектность
Таблица 5
|
Наименование |
Обозначение |
Количество |
|
Система резервная измерений количества и показателей качества нефти №102 ПСП «Тайшет-2» филиала «Иркутское РНУ» ООО «Транснефть-Восток» |
заводской № 102 |
1 шт. |
|
Инструкция по эксплуатации | ||
|
Инструкция. ГСИ. Резервная система измерений количества и показателей качества нефти №102 ПСП «Тайшет-2» филиала «Иркутское РНУ» ООО «Транснефть-Восток». Методика поверки |
МП 0438-14-2016 |
1 экз. |
Поверка
осуществляется по документу МП 0438-14-2016 «Инструкция. ГСИ. Резервная система измерений количества и показателей качества нефти №102 ПСП «Тайшет-2» филиала «Иркутское РНУ» ООО «Транснефть-Восток». Методика поверки», утвержденному ФГУП «ВНИИР» 20 июня 2016 г.
Основные средства поверки:
- установка поверочная трубопоршневая двунаправленная, применяемая в качестве рабочего эталона 1 разряда в соответствии с ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости», с верхним пределом диапазона объемного расхода 1775 м3/ч и пределами допускаемой относительной погрешности ±0,05 %, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 20054-06.
- преобразователи расхода жидкости турбинные HELIFLU TZ250-2000N с Ду 250 мм, входящие в состав блока измерительных линий основной системы и используемые в качестве компаратора, с диапазоном измерений объемного расхода измеряемой среды от 400 до 2000 м3/ч и пределами допускаемой относительной погрешности ± 0,15 %;
- средства поверки в соответствии с методикой поверки РСУ.
Допускается применение аналогичных средства поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке РСУ.
Сведения о методах измерений
Методика измерений приведена в документе «ГСИ. Масса нефти. Резервная система измерений количества и показателей качества нефти № 102 ПСП «Тайшет-2» Иркутского РНУ ООО «Транснефть-Восток», свидетельство об аттестации методики (метода) измерений № 01.00257-2013/27014-16, (номер в реестре ФР.1.29.2016.23610).
Нормативные документы
ГОСТ Р 8.595 - 2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ГОСТ 8.510 - 2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
