Машина испытательная ZDM 30
| Номер в ГРСИ РФ: | 67150-17 |
|---|---|
| Производитель / заявитель: | Фирма "VEB Werkstoffprufmaschinen", ГДР |
Машина испытательная ZDM 30 предназначена для измерений силы при испытаниях образцов из металла (прутки, листы, трубы и пр.) и неметаллических материалов (пластмасса, фанера, кожа и пр.) на растяжение и загиб.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67150-17 | ||||||
| Наименование | Машина испытательная | ||||||
| Модель | ZDM 30 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1674d66f-834a-3806-f4b2-e3f2d1f7ab42 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "VEB Werkzeugmaschinenkombinat "Fritz Heckert", ГДР
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (89%) |
| Неуспешных поверок (СИ непригодно) | 1 (11 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
67150-17: Описание типа
2017-67150-17.pdf
|
Скачать | 104.7 КБ | |
|
67150-17: Методика поверки
2017-mp67150-17.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Машина испытательная ZDM 30 предназначена для измерений силы при испытаниях образцов из металла (прутки, листы, трубы и пр.) и неметаллических материалов (пластмасса, фанера, кожа и пр.) на растяжение и загиб.
Описание
Принцип действия машины испытательной ZDM 30 (далее - машина ZDM 30) заключается в измерении силы при деформации закрепленного в зажиме образца, возникающей при перемещении подвижной траверсы с постоянной заданной скоростью.
Машина ZDM 30 состоит из нагружающего устройства и пульта оператора, включающего в себя силоизмеритель.
Машина ZDM 30 - двухколонная, вертикальная, с гидравлическим приводом перемещения верхней подвижной траверсы и с механическим приводом перемещения нижней подвижной траверсы.
Испытываемый образец устанавливается в захватах между траверсами.
Нагрузка прикладывается к испытываемому образцу последовательно с датчиком силы, размещаемым на верхней подвижной траверсе. Сила, возникающая при деформировании образца, передается на циферблат силоизмерителя.

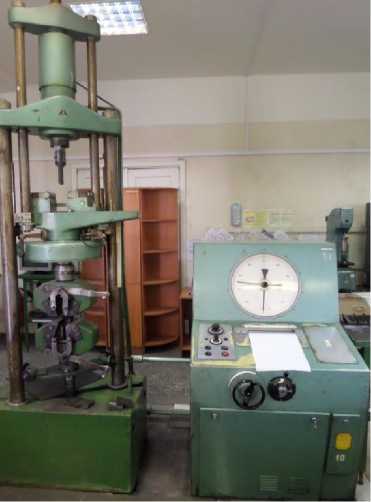

Общий вид машины ZDM 30 приведен на рисунке 1.
Рисунок 1 - Общий вид машины ZDM 30
Пломбирование машины испытательной ZDM 30 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшая предельная нагрузка |
294 кН (30 тс) |
|
Число шкал (поясов) нагрузок |
3 |
|
Предельное значение шкалы (пояса) нагрузок: Шкала «А» Шкала «В» Шкала «С» |
58,8 кН (6 тс) 147 кН (15 тс) 294 кН (30 тс) |
|
Цена деления силоизмерителя: Шкала «А» Шкала «В» Шкала «С» |
196 Н (0,02 тс) 490 Н (0,05 тс) 980 Н (0,1 тс) |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1,0 |
|
Максимальная скорость перемещения подвижной траверсы, мм/мин |
100±1 |
|
Расстояние между захватами при растяжении, мм, не более |
400 |
|
Расстояние между опорными плитами при испытании на сжатие, мм, не более |
150 |
|
Расстояние между опорами при испытании на загиб, мм, не более |
120 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение, В |
380±38 |
|
- частота, Гц |
50±2 |
|
Потребляемая мощность, кВт, не более |
2,0 |
|
Габаритные размеры машины ZDM 30, мм, не более | |
|
- высота |
3000 |
|
- ширина |
2200 |
|
- длина |
1100 |
|
Масса, кг, не более |
2500 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от + 18 до + 25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная ZDM 30 в том числе: -нагружающее устройство; -пульт управления, включающий в себя силоизмеритель. |
- |
1 шт. |
|
Паспорт Машина испытательная ZDM 30 |
4271.002.00186619.2016 ПС |
1 экз. |
|
ГСИ. Машина испытательная ZDM 30. Методика поверки |
МП 213-261-2016 |
1 экз. |
Поверка
осуществляется по документу МП 213-261-2016 «ГСИ. Машина испытательная ZDM 30.
Методика поверки», утвержденному ФГУП «УНИИМ» 24 ноября 2016 г.
Основное средство поверки:
- эталон единицы силы 2-го разряда по ГОСТ 8.640-2014 (динамометры электронные, диапазон измерений до 294 кН, пределы допускаемой относительной погрешности ±0,24 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
ISO 6892-1:2009 Материалы металлические. Испытания на растяжение. Часть 1. Метод испытания при комнатной температуре;
ГОСТ 1497-84 Металлы. Методы испытаний на растяжение;
ГОСТ 3728-78 Трубы. Метод испытания на загиб;
ГОСТ 10006-80 Трубы металлические. Метод испытания на растяжение.
Нормативные документы
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы.
ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб.
Общие технические требования.
Техническая документация VEB Werkzeugmaschinenkombinat «Fritz Heckert», ГДР.
