Шаблоны путеизмерительные ЦУП-3
| Номер в ГРСИ РФ: | 67154-17 |
|---|---|
| Производитель / заявитель: | ОАО "Калугатрансмаш", г.Калуга |
Шаблоны путеизмерительные ЦУП-3 (далее - шаблоны) предназначены для измерений ширины колеи, и взаимного возвышения одного рельса относительно другого при осуществлении контроля состояния железнодорожного пути.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67154-17 |
| Действует | по 03.04.2022 |
| Наименование | Шаблоны путеизмерительные |
| Модель | ЦУП-3 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1684b55f-5dff-4ee6-36ab-be60ac8e449c |
Производитель / Заявитель
ОАО "Калугатрансмаш", РОССИЯ, г.Калуга
Поверка
| Межповерочный интервал / Периодичность поверки |
6 месяцев
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 555 (89%) |
| Неуспешных поверок (СИ непригодно) | 66 (11 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
67154-17: Описание типа
2017-67154-17.pdf
|
Скачать | 95.7 КБ | |
|
67154-17: Методика поверки
2017-mp67154-17.pdf
|
Скачать | 441.7 КБ |
Описание типа
Назначение
Шаблоны путеизмерительные ЦУП-3 (далее - шаблоны) предназначены для измерений ширины колеи, и взаимного возвышения одного рельса относительно другого при осуществлении контроля состояния железнодорожного пути.
Описание
Шаблон состоит из механизма измерений ширины колеи (расстояния между головками рельсов) и механизма измерений возвышения одного рельса относительно другого.
Механизм измерений ширины колеи представляет собой смонтированные на трубчатом корпусе подвижный и неподвижный измерительные упоры. При этом подвижный упор связан подпружиненной тягой с указателем, который перемещается вдоль шкалы ширины колеи в пределах диапазона измерения, при нажатии рукой на поводок тяги.
Механизм измерений возвышения одного рельса относительно другого представляет собой рычажно-винтовой механизм, который обеспечивает перемещение и выведение, в горизонтальное положение ампулы уровня с помощью прецизионного винта, на винтовую поверхность которого опирается палец державки ампулы уровня. Угол поворота прецизионного винта и связанной с ним круговой шкалы, необходимый для выведения ампулы в горизонтальное положение, пропорционален измеряемому возвышению одного рельса относительно другого, при опирании на головки этих рельсов подвижного и неподвижного упоров.
Шаблоны выпускаются в трех модификациях: ЦУП-3, ЦУП-3М и ЦУП-3У.
Модификация ЦУП-3М облегчена и имеет улучшенные шкалы и электрическую изоляцию.
Модификация ЦУП-3У предназначена для измерений узкой ширины колеи.

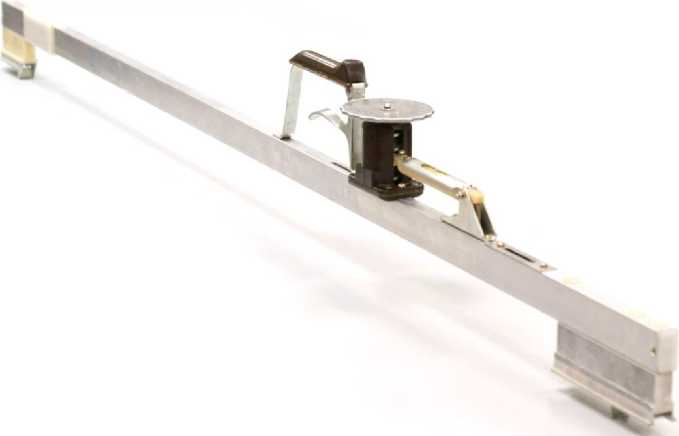

Рисунок 1 - Фотография общего вида шаблонов
Пломбирование шаблонов не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
ЦУП-3 |
ЦУП-3М |
ЦУП-3У | |
|
Диапазон измерений ширины колеи, мм |
от 1510,0 до 1550,0 |
от 1510,0 до 1550,0 |
от 1055,0 до 1105,0 |
|
Пределы допускаемой абсолютной погрешности измерений ширины колеи, мм |
±1,0 | ||
|
Диапазон измерений возвышения одного рельса над другим (уровня), мм |
от -160 до +160 |
от -110 до +110 | |
|
Пределы допускаемой абсолютной погрешности измерений возвышения одного рельса над другим, мм |
±1,0 | ||
|
Цена деления шкал, мм |
1,0 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
ЦУП-3 |
ЦУП-3М |
ЦУП-3У | |
|
Сопротивление электрической изоляции между упорами, МОм, не менее |
20 |
30 |
20 |
|
Г абаритные размеры, мм, не более длина ширина высота | |||
|
1710 |
1252 | ||
|
100 232 | |||
|
Масса, кг, не более |
3,5 |
3,4 |
3,2 |
|
Максимальное усилие на рычаге тяги подвижного упора, Н(кгс), не более |
98(10) | ||
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность при температуре окружающей среды +25 °С, % не более |
от -40 до +40 95 | ||
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации и с помощью наклейки на боковую поверхность изделия.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | ||
|
ЦУП-3 |
ЦУП-3М |
ЦУП-3У | ||
|
Шаблон путеизмерительный |
2656.000 |
1 шт. | ||
|
Руководство по эксплуатации |
2656.000 РЭ |
1 шт. | ||
|
Паспорт |
2656.000 ПС |
1 шт. | ||
|
Шаблон путеизмерительный |
2656.000-02 |
1 шт. | ||
|
Руководство по эксплуатации |
2656.000-02 РЭ |
1 шт. | ||
|
Паспорт |
2656.000-02 ПС |
1 шт. | ||
|
Наименование |
Обозначение |
Количество | ||
|
ЦУП-3 |
ЦУП-3М |
ЦУП-3У | ||
|
Шаблон путеизмерительный |
2778.000 |
1 шт. | ||
|
Руководство по эксплуатации |
2788.000 РЭ |
1 шт. | ||
|
Паспорт |
2778.000 ПС |
1 шт. | ||
|
Методика поверки (в составе паспорта) |
МП 2656.000 |
1 шт. |
1 шт. |
1 шт. |
Поверка
осуществляется по документу МП 2656.000 «Шаблоны путеизмерительные ЦУП-3. Методика поверки», утвержденному ФБУ «Калужский ЦСМ» 03.02.2017 г.
Основные средства поверки:
- штангенциркуль ШЦ-III 500-1600-0,1-1 ГОСТ 166-89;
- штангенциркуль ШЦ-III 500-0,1-1 ГОСТ 166-89;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ 3186-180- 00210789-2002 Технические условия ТУП-3
