Установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ
| Номер в ГРСИ РФ: | 67156-17 |
|---|---|
| Производитель / заявитель: | ЗАО НИЦ "Инкомсистем", г.Казань |
Установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единицы объема жидкости в потоке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67156-17 |
| Действует | по 03.04.2032 |
| Наименование | Установки поверочные трубопоршневые |
| Модель | ТПУ ИНКОМСИСТЕМ |
| Модификации |
100 200 400 550 850 1200 |
| Приказы |
№1122 от
09.06.2026
— О продлении срока действия утвержденных типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8674ea3f-261e-9498-48dc-958c56bc9db3 |
Производитель / Заявитель
АО НИЦ «ИНКОМСИСТЕМ», РОССИЯ, 20095, Республика Татарстан, г. Казань, ул. Восстания, здание 104И
Поверка
| Методика поверки / информация о поверке |
МП 1679-1-2024 ГСИ. Установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
для стационарных
1 год
для передвижных
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
67156-17: Описание типа
2025-67156-17.pdf
|
Скачать | 742.7 КБ | |
|
67156-17: Методика поверки
2025-mp67156-17.pdf
Файл устарел
|
Скачать | 7.4 MБ | |
|
67156-17: Описание типа
2025-67156-17-1.pdf
Файл устарел
|
Скачать | 742.7 КБ | |
|
67156-17: Методика поверки
2025-mp67156-17-1.pdf
Файл устарел
|
Скачать | 7.4 MБ | |
|
67156-17: Методика поверки
МП 1679-1-2024
2025-mp67156-17-2.pdf
|
Скачать | 7.4 MБ |
Описание типа
Назначение
Установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единицы объема жидкости в потоке.
Описание
Принцип действия установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов соответствует объему калиброванного участка установки поверочной трубопоршневой ТПУ ИНКОМСИСТЕМ.
Установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ являются однонаправленными. Установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ имеют стационарное и передвижное исполнение.
Установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ состоят из следующих основных узлов: пусковой камеры, калиброванного участка, сигнализаторов (детекторов), расширителя (приемной камеры), выходного трубопровода, свободно перемещающегося шарового поршня, крана-манипулятора, привода (ручного или электрического). В состав установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ могут входить преобразователи давления, температуры и вычислители расхода.
Установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ имеют модификации 100, 200, 400, 550, 850, 1200 в соответствии с максимальным объемным
расходом жидкости.
Общий вид установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ приведен на рисунке 1.
а) б)

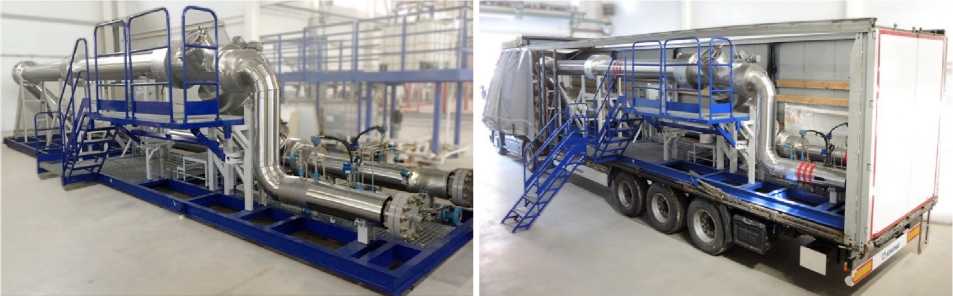

Рисунок 1 - Общий вид установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ: а) - стационарное исполнение; б) - передвижное исполнение
Пломбировка установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ осуществляется свинцовыми (пластмассовыми) пломбами, установленными на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления и крышек детекторов шарового поршня и через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка. Места пломбировки приведены на рисунках 2 и 3.

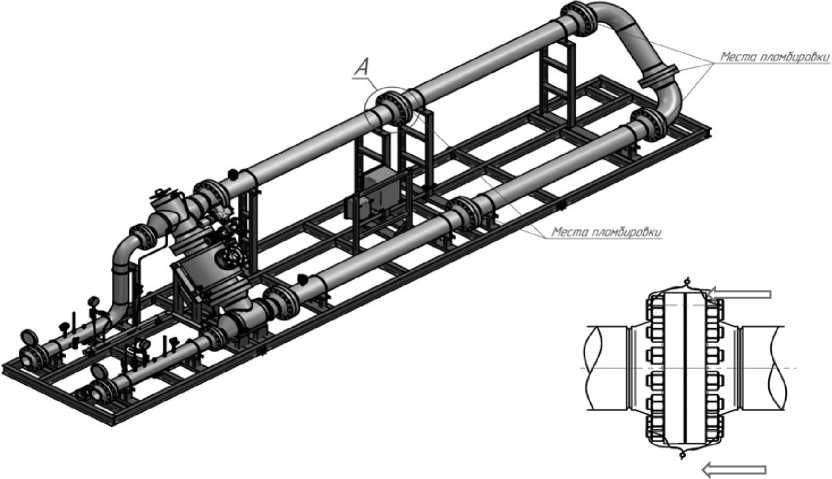

Рисунок 2 - Места пломбировки фланцевых соединений калиброванного участка установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ

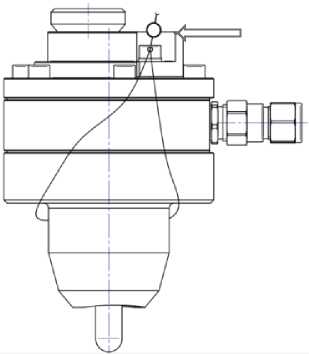

Рисунок 3 - Места пломбировки детекторов шарового поршня установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ
Заводской номер установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ наносится в цифровом формате на маркировочную табличку, закрепленную на корпусах установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ, методом лазерной гравировки или типографским методом.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 4.
АО Научно-инженерный центр Г П Г «ИНКОМСИСТЕМ» [HL
УСТАНОВКА ПОВЕРОЧНАЯ ТРУБОПОРШНЕВАЯ
«ТПУ ИНКОМСИСТЕМ»
ТПУ-С-1-450-1200-10-УХЛ1 ИнКС.421313.001 ТУ
Дата выпуска 09.2024 г.
Максимальное рабочее давление, МПа
Диапазон расхода, м'/ч
Номинальный диаметр калиброванного участка, мм.
Номинальный объем калиброванного участка, м1
Материал калиброванного участка
Зав. № 2156-24 г. Казань
Рисунок 4 - Обозначения мест нанесения знака утверждения типа и заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Характеристика |
Значение |
|
Диапазон объемного расхода жидкости1), м3/ч - исполнение передвижное - исполнение стационарное |
от 5 до 850 от 5 до 1200 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единицы) объема жидкости в потоке, % |
±0,05; ±0,09 |
|
1) - конкретное значение указано в паспорте | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр измерительного (калиброванного) участка1), DN |
от 150 до 450 |
|
Номинальный объем (номинальная вместимость) измерительного (калиброванного) участка1), м3 |
от 0,05 до 3,50 |
|
Измеряемая среда |
жидкость (нефть товарная по ГОСТ Р 51858, нефть сырая, нефтепродукты, газовый конденсат, однофазные жидкие углеводороды, вода) |
|
Избыточное давление измеряемой среды1), МПа, не более |
1,6; 2,5; 4,0; 6,3; 10,0 |
|
Температура измеряемой среды1), °C |
от -30 до +90 |
|
Плотность измеряемой среды, кг/м3 |
от 600 до 1200 |
|
Вязкость кинематическая измеряемой среды, мм2/с |
от 0,2 до 900 |
|
Наличие свободного воздуха в измеряемой среде |
не допускается |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -45 до +40 от 30 до 90 от 84 до 106,7 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
23000 4900 4600 |
|
Масса, кг, не более |
21000 |
|
Параметры электрического питания1): - напряжение питания, В - частота, Гц |
380±38; 220±22 50±1 |
|
Потребляемая мощность, Вт, не более |
5500 |
|
1) - конкретное значение указано в паспорте | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
25000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на корпусе установки поверочной трубопоршневой ТПУ ИНКОМСИСТЕМ, методом лазерной гравировки или типографским методом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная трубопоршневая |
ТПУ ИНКОМСИСТЕМ |
1 шт. |
|
Комплект ЗИП (в соответствии с заказом) |
1 комп. | |
|
Руководство по эксплуатации |
ИнКС.421313.001 РЭ |
1 экз. |
|
Паспорт |
ИнКС.421313.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.3 «Устройство и работа» Руководства по эксплуатации
на ТПУ ИНКОМСИСТЕМ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ИнКС.421313.001 ТУ Установка поверочная трубопоршневая
ТПУ ИНКОМСИСТЕМ. Технические условия.
