Трансформаторы тока LZZBJ9-12/150b/2, LZZBJ9-12/150b/4, LZZBJ9-36/250W3b
| Номер в ГРСИ РФ: | 67191-17 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd.", Китай |
|
67191-17: Описание типа
2017-67191-17.pdf
|
Скачать | 123.2 КБ |
Трансформаторы тока типа LZZBJ9-12/150b/2, LZZBJ9-12/150b/4, LZZBJ9-36/250W3b (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67191-17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | LZZBJ9-12/150b/2, LZZBJ9-12/150b/4, LZZBJ9-36/250W3b | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 21ccb271-64aa-f979-1d51-291c275a49a9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма "ABB Guangdong SiHui Instrument Transformer Co., Ltd.", КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 66 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
67191-17: Описание типа
2017-67191-17.pdf
|
Скачать | 123.2 КБ |
Описание типа
Назначение
Трансформаторы тока типа LZZBJ9-12/150b/2, LZZBJ9-12/150b/4, LZZBJ9-36/250W3b (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые.
Первичные и вторичные обмотки залиты эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформаторов. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с двумя отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим М8 находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы LZZBJ9-12/150b/2, LZZBJ9-12/150b/4 и LZZBJ9-36/250W3b отличаются следующими характеристиками: номинальным напряжением, наибольшим рабочим напряжением, номинальным первичным током, габаритными размерами и массой (таблицы 1, 2).
Таблица 1
|
№ |
Исполнение |
Заводские номера |
|
1 |
LZZBJ9-12/150b/2 |
104471702, 104481702, 104491702, 104501702, 104511702, 104521702, 104531702, 104541702, 104551702, 104561702, 104571702, 104581702, 104591702, 104601702, 104611702, 104621702, 104631702, 104641702, 104651702, 104661702, 104671702, 104681702, 104691702, 104701702, 104711702, 104721702, 104731702, 104921702, 104931702, 104941702, 104951702, 104961702, 104971702 (33 шт.) |
|
2 |
LZZBJ9-12/150b/4 |
104741702, 104751702, 104761702, 104771702, 104781702, 104791702, 104801702, 104811702, 104821702, 104831702, 104841702, 104851702, 104861702, 104871702, 104881702, 104891702, 104901702, 104911702 (18 шт.) |
|
3 |
LZZBJ9-36/250W3b |
128081702, 128091702, 128101702, 128111702, 128121702, 128131702, 128141702, 128151702, 128161702, 128171702, 128181702, 128191702, 128201702, 128211702, 128221702 (15 шт.) |
Внешний вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Место пломбирования
Место пломбирования
а)
б)
Место нанесения знака поверки
Место нанесения знака поверки

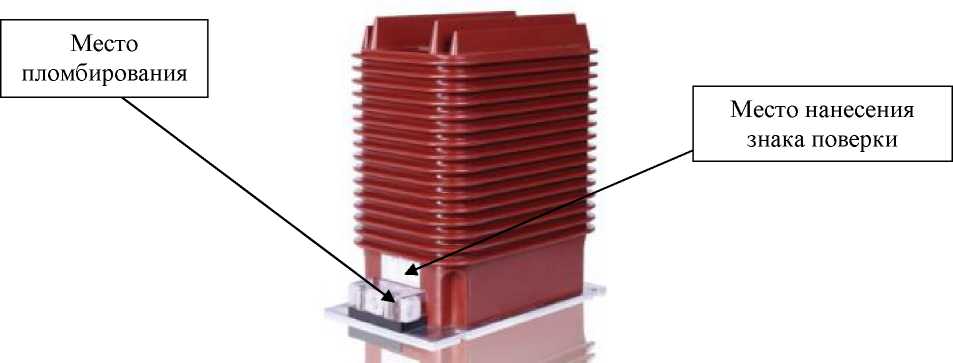

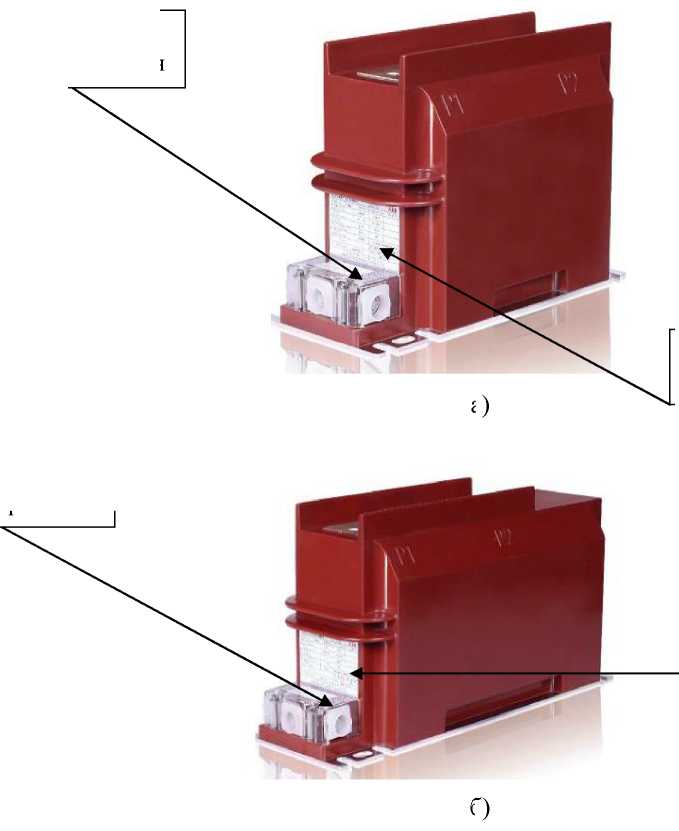

Рисунок 1 - Внешний вид трансформаторов, места пломбирования и нанесения знака поверки а) трансформатор тока типа LZZBJ9-12/150b/2
б) трансформатор тока типа LZZBJ9-12/150b/4
в) трансформатор тока типа LZZBJ9-36/250W3b
в)
Программное обеспечение
отсутствует.
Технические характеристики
Основные метрологические и технические характеристики трансформаторов приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение | ||
|
LZZBJ9- 12/150b/2 |
LZZBJ9-12/150b/4 |
LZZBJ9-36/250W3b | |
|
Номинальное напряжение трансформатора Uном, кВ |
10 |
10 |
35 |
|
Наибольшее рабочее напряжение, кВ |
12 |
12 |
40,5 |
|
Номинальный первичный ток 11ном, А |
75; 100; 150; 400;600 |
20; 50 |
200; 300 |
|
Номинальный вторичный ток 12ном, А |
5 | ||
|
Номинальная частота переменного тока Ун ом, Гц |
50 | ||
|
Класс точности вторичных обмоток для измерений и учета |
0,5; 0,5S | ||
|
Класс точности вторичных обмоток для защиты |
10Р | ||
|
Номинальные вторичные нагрузки S2ном обмоток для измерений и учета с коэффициентом мощности cos ф 2 = 0,8, В^А |
5; 10 | ||
|
Номинальная вторичная нагрузка S2ном вторичных обмоток для защиты с коэффициентом мощности cos ф 2 = 0,8, В^А |
15 | ||
|
Номинальный коэффициент безопасности KБном вторичных обмоток для измерений и учета, не более |
5 | ||
|
Номинальная предельная кратность Kном вторичных обмоток для защиты, не менее |
10 | ||
|
Габаритные размеры (дли-нахширинахвысота), мм, не более |
336x149x246 |
456x149x246 |
418x248x470 |
|
Масса трансформатора, кг, не более |
23 |
30 |
80 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УЗ | ||
|
Средняя наработка на отказ, ч, не менее |
29000000 | ||
|
Средний срок службы, лет, не менее |
30 | ||
|
Рабочие условия: - температура окружающего воздуха, °С |
от -25 до +40 | ||
Знак утверждения типа
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
Комплектность трансформаторов представлена в таблице 3.
Таблица 3
|
Наименование изделия |
Количество |
|
Трансформаторы тока типа LZZBJ9-12/150b/2, LZZBJ9-12/150b/4, LZZBJ9-36/250W3b |
66 шт. |
|
Паспорт |
66 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки представлены в таблице 4.
Таблица 4
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде |
|
Трансформатор тока измерительный лабораторный ТТИ - 5000.51 |
55278-13 |
|
Магазин нагрузок МР3027 |
34915-07 |
|
Прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1КМ |
52854-13 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Техническая документация изготовителя
