Резервуары вертикальные стальные цилиндрические РВС-1000, РВСП-2000
| Номер в ГРСИ РФ: | 67198-17 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Газпромнефть-Терминал", г.Новосибирск |
|
67198-17: Описание типа
2017-67198-17.pdf
|
Скачать | 160.5 КБ |
Резервуары вертикальные стальные цилиндрические РВС-1000, РВСП-2000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67198-17 | |||||||||
| Наименование | Резервуары вертикальные стальные цилиндрические | |||||||||
| Модель | РВС-1000, РВСП-2000 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 7d35ac08-8481-090f-4a89-9d45c48005a0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО "Газпромнефть-Терминал", РОССИЯ, г.Новосибирск
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
67198-17: Описание типа
2017-67198-17.pdf
|
Скачать | 160.5 КБ |
Описание типа
Назначение
Резервуары вертикальные стальные цилиндрические РВС-1000, РВСП-2000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и со стационарной крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-1000 (№ 12), РВСП-2000 (№ 13) расположены на Федоровской нефтебазе АО «Газпромнефть-Терминал», Челябинская обл., Сосновский район, ст.Асфальтная, 7.
Общий вид резервуаров вертикальных стальных цилиндрических РВС-1000, РВСП-2000 представлен на рисунках 1, 2.

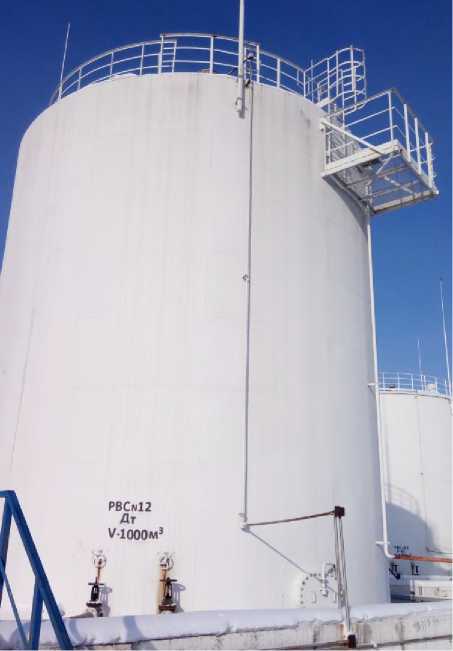

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-1000

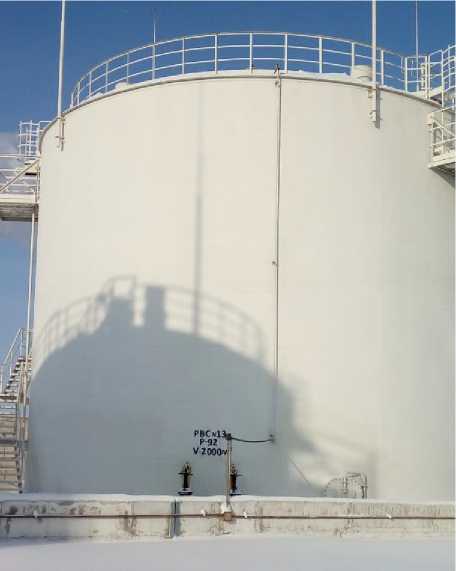

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВСП-2000
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение | |
|
РВС-1000 |
РВСП-2000 | |
|
Номинальная вместимость, м3 |
1000 |
2000 |
|
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % |
±0,2 |
±0,2 |
|
Средний срок службы, лет, не менее |
20 | |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 2
|
Наименование |
Количество |
|
1 Резервуар вертикальный стальной цилиндрический РВС (РВСП) |
1 |
|
2 Паспорт |
1 |
|
3 Г радуировочная таблица |
1 |
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рабочий эталон единицы длины 4-го разряда в диапазоне от 0 до 30 м по ГОСТ Р 8.763-2011;
- рабочий эталон единицы длины 4-го разряда в диапазоне от 0 до 20 м по ГОСТ Р 8.763-2011;
- рабочий эталон единицы длины 4-го разряда в диапазоне от 0 до 500 мм по ГОСТ Р 8.763-2011;
- рабочий эталон единицы длины 4-го разряда в диапазоне от 0 до 250 мм по ГОСТ Р 8.763-2011;
- толщиномер ультразвуковой 37DL Plus, диапазон измерений от 3 до 20 мм, регистрационный номер в Федеральном информационном фонде 29754-05.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Сведения о методах измерений
МИ 3538-2015 «Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах вертикальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный номер ФР.1.29.2015.21897.
Нормативные документы
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация АО «Газпромнефть-Терминал»
