Контроллеры промышленные многофункциональные "Арбитр"
| Номер в ГРСИ РФ: | 67221-17 |
|---|---|
| Производитель / заявитель: | АО "НПК РоТеК", г.Пушкино |
Контроллеры промышленные многофункциональные «Арбитр» (далее по тексту -контроллеры) предназначены для измерений и преобразований входных сигналов (силы постоянного тока, количества импульсов электрического напряжения), поступающих от первичных преобразователей по цифровым и аналоговым интерфейсам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67221-17 |
| Действует | по 05.04.2027 |
| Наименование | Контроллеры промышленные многофункциональные |
| Модель | "Арбитр" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7d6aeb3d-9cae-0e30-a386-a39cc0e1c143 |
Производитель / Заявитель
Акционерное общество «Научно-Производственная Компания РоТеК» (АО «НПК РоТеК»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
6 лет
4 года
срок действия поверки проведённой после 31.05.2024 г.
|
| Зарегистрировано поверок |
11957
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11956 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67221-17: Описание типа
2024-67221-17-1.pdf
|
Скачать | 282.2 КБ | |
|
67221-17: Методика поверки
2024-mp67221-17.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Контроллеры промышленные многофункциональные «Арбитр» (далее по тексту -контроллеры) предназначены для измерений и преобразований входных сигналов (силы постоянного тока, количества импульсов электрического напряжения), поступающих от первичных преобразователей по цифровым и аналоговым интерфейсам.
Описание
Принцип действия контроллеров заключается в измерении и преобразовании по аналоговым и цифровым входам значений электрических сигналов с соответствующих вычислителей, корректоров, расходомеров, счетчиков и датчиков, других приборов, поддерживающих открытые протоколы обмена по цифровым интерфейсам, их обработке и хранении, с последующей передачей в информационные системы.
Контроллеры работают в составе:
- автоматизированных информационно-измерительных систем
коммерческого/технического учёта электроэнергии и мощности (АИИС КУЭ/АИИС ТУЭ);
- автоматизированных систем коммерческого учёта тепловой энергии (АСКУТЭ);
- автоматизированных систем диспетчерского контроля и телеуправления (АСДТУ);
- автоматизированных систем управления технологическим процессом (АСУ ТП).
Контроллеры представляют собой устройства, выполненные в пластиковом корпусе. В корпусе контроллеров размещена микропроцессорная плата, предназначенная для организации работы внешних интерфейсов, а также обработки и подготовки полученных данных для хранения их во внутренней памяти контроллеров и дальнейшей передачи на верхний (диспетчерский) уровень. На микропроцессорной плате установлены разъемы для обеспечения подключения внешнего питания, разъемы для подключения интерфейсных кабелей и элементы индикации работы контроллеров.
Контроллер позволяет организовывать информационный обмен с многофункциональными счетчиками электрической энергии, сторонними контроллерами и другими устройствами, поддерживающими открытые протоколы обмена:
- ГОСТ Р МЭК 61870-5-101;
- ГОСТ Р МЭК 61870-5-104;
- Modbus ASCII;
- Modbus RTU;
- Modbus TCP;
- OPC-UA;
- Telnet, Syslog, TFTP, FTP, SNMP, HTTP, SSH и другие.
Контроллеры предназначены для выполнения следующих основных функций:
1) прием сигналов с соответствующих счетчиков, вычислителей, корректоров, расходомеров, датчиков, приборов учета или других средств измерений (указанных в руководстве по эксплуатации);
2) измерение входных сигналов по аналоговым и дискретным интерфейсам контроллера;
3) преобразование полученных сигналов на верхний уровень измерительных систем по последовательным каналам, каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM в режиме пакетной или голосовой передачи данных с использованием технологий GPRS/EDGE/3G или CSD, по каналам связи стандартов IEEE 802.11, Wi-Fi, LTE и другим типам радиосетей;
4) построение информационных систем по сбору данных, диспетчеризации удаленных объектов, управляющих систем по автоматизации технологических процессов;
5) исполнение команд и алгоритмов, заданных пользователем.
Конфигурирование контроллеров производится с помощью прикладного программного обеспечения дистанционно через беспроводные сети, локально через порт Ethernet, порт RS232 или порт USB.
Контроллеры выпускаются в нескольких модификациях, с опциональной возможностью кодирования встроенных модулей дополнительными обозначениями.
Расшифровка обозначения контроллеров:
Контроллер промышленный многофункциональный «Арбитр» W X Y Z (KKKK)
W - буквенное обозначение предметной области применения контроллера:
• E - учет электроэнергии
• T - учет тепловой энергии
• C - комплексный учет
• M - системы дистанционного мониторинга
Х- обозначение аппаратной платформы (семейства процессоров):
• А - ARM
• B - MIPS
• C - x86
• D - PowerPC
Y - Исполнение питания изделия:
• 0 - постоянное стационарное питание, с возможностью
временной работы от встроенного источника питания
• 1 - автономное питание от встроенного источника питания
Порядковый номер изделия в линейке контроллеров (от 0 до 9)
Опциональный код для модулей расширения, поставляемых с контроллером (указывается при наличии)
Защита данных контроллеров от несанкционированного доступа осуществляется при помощи использования паролей и электронной пломбы.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на переднюю панель контроллеров в месте, указанном на рисунке 1.
Общий вид контроллеров, а также место нанесения знака утверждения типа и место нанесения заводского номера представлены на рисунке 1. Место пломбирования от несанкционированного доступа представлено на рисунке 2.

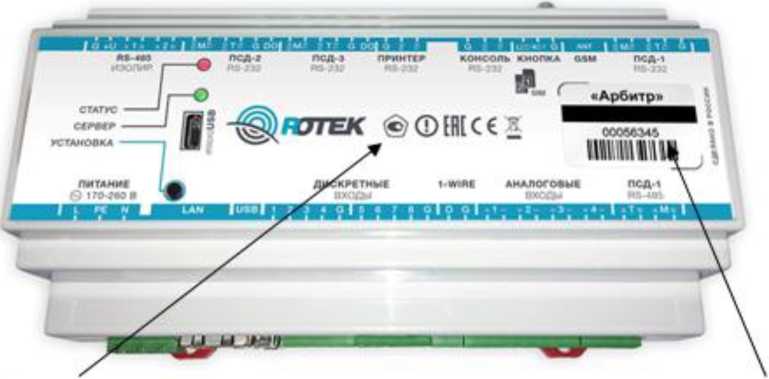

Место нанесения знака утверждения типа Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений, место нанесения знака утверждения типа и место нанесения заводского номера \
Рисунок 2 - Место пломбирования от несанкционированного доступа
Программное обеспечение
В контроллерах установлено встроенное ПО, которое состоит из операционной системы реального времени и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование контроллеров. С помощью стандартного персонального компьютера с установленным WEB браузером и терминальной программой типа HyperTerminal пользователь (оператор) имеет возможность настроить контроллеры на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов контроллеров.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО BT-A |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
|
Цифровой идентификатор ПО |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений и преобразований силы постоянного тока, мА |
от 0 до 25 |
|
Пределы допускаемой приведенной погрешности преобразований силы постоянного тока к верхнему пределу преобразования, % |
±0,5 |
|
Погрешность хода часов за сутки, с |
±1,0 |
|
Диапазон измерений и преобразований количества импульсов электрического напряжения в диапазоне частот от 0 до 10 кГц, имп |
от 0 до 216 |
|
Пределы допускаемой относительной погрешности преобразований количества импульсов электрического напряжения, % |
±0,1 |
|
Пределы допускаемой относительной погрешности преобразований по цифровым входам, подключенных к приборам учёта, % |
±0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов учета, не менее, шт. |
500 |
|
Количество зон учета (временных тарифных зон) в сутки, не более |
12 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
от 35x60x40 до 280x125x80 |
|
Масса, не более, кг |
5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +70 от 0 до 90 от 84 до 107,0 |
|
Средний срок службы, не менее, лет |
20 |
|
Средняя наработка на отказ, не менее, ч |
200000 |
Знак утверждения типа
наносится на корпус в виде наклейки, а также на титульные листы эксплуатационной документации (формуляр и руководство по эксплуатации) типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
Примечание |
|
Контроллер промышленный многофункциональный |
«Арбитр» |
1 |
С комплектом разъемов |
|
Руководство по эксплуатации |
ПТВР.466531.001РЭ |
1 |
В бумажном или электронном виде на CD-диске |
|
Формуляр |
ПТВР.466531.001ФО |
1 |
В бумажном или электронном виде на CD-диске |
|
Примечания: 1 - GSM антенна и внешний блок питания в комплект поставки не входят. 2 - При серийной поставке оформляется один документ на партию, другие варианты комплектации оговариваются отдельно. | |||
Сведения о методах измерений
приведены в пункте 2 «Использование по назначению» руководства по эксплуатации ПТВР.466531.001РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении
государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
ГОСТ Р МЭК 60870-5-101 - 2006 «Устройства и системы телемеханики. Часть 5.
Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики»;
ГОСТ Р МЭК 60870-5-104 - 2004 «Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей»;
Технические условия. ПТВР.466531.001ТУ Контроллеры промышленные многофункциональные «Арбитр».
