Измерители-регуляторы температуры XALIS 3400P1
| Номер в ГРСИ РФ: | 67227-17 |
|---|---|
| Производитель / заявитель: | Фирма "JM Concept", Франция |
Измерители-регуляторы температуры XALIS 3400P1 (далее - измерители) предназначены для измерения и автоматического регулирования температуры при использовании в качестве первичных преобразователей термопреобразователей сопротивления в составе гидротурбины Зарагижской Малой ГЭС.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67227-17 | |||||||||||||||
| Наименование | Измерители-регуляторы температуры | |||||||||||||||
| Модель | XALIS 3400P1 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9d182e70-f998-c042-0037-830b6d1ad41e | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Фирма "JM Concept", ФРАНЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
67227-17: Описание типа
2017-67227-17.pdf
|
Скачать | 97.6 КБ | |
|
67227-17: Методика поверки
2017-mp67227-17.pdf
|
Скачать | 652.7 КБ |
Описание типа
Назначение
Измерители-регуляторы температуры XALIS 3400P1 (далее - измерители) предназначены для измерения и автоматического регулирования температуры при использовании в качестве первичных преобразователей термопреобразователей сопротивления в составе гидротурбины Зарагижской Малой ГЭС.
Описание
Принцип действия измерителей основан на измерении и аналого-цифровом преобразовании сигналов электрического сопротивления, поступающих от термопреобразователей сопротивления, с последующим отображением результатов измерений в температурном эквиваленте на жидкокристаллическом дисплее. Далее, при помощи цифро-аналогового преобразования сигналы преобразуются в аналоговые выходные сигналы постоянного тока в диапазоне от 4 до 20 мА.
В зависимости от значения измеренного сигнала измеритель может осуществлять регулирование значения температуры при помощи встроенного реле.
Конструктивно измеритель выполнен в компактном пластиковом неразборном корпусе для щитового монтажа с жидкокристаллическим дисплеем, расположенным на лицевой панели, и клеммами для подключения напряжение питания и вывода выходного сигнала, расположенными с тыльной стороны корпуса преобразователя.

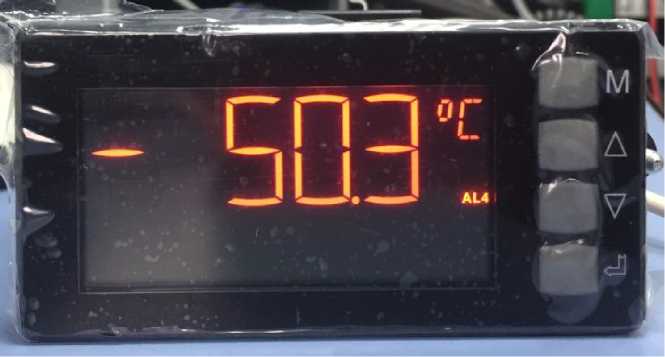

Общий вид измерителя представлен на рисунке 1.
Рисунок 1 - Общий вид измерителей-регуляторов температуры XALIS 3400P1
Пломбирование измерителей-регуляторов температуры XALIS 3400P1 не предусмотрено.
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО), которое устанавливается в энергонезависимую память измерителей в производственном цикле заводом-изготовителем и в процессе эксплуатации изменению не подлежит.
Программное обеспечение измерителей относится к метрологически значимой части программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.17 |
|
Цифровой идентификатор ПО |
Недоступен |
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Технические характеристики
приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +200 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Пределы допускаемой основной абсолютной погрешности преобразования, °С |
±1,0 |
|
Пределы допускаемой дополнительной абсолютной погрешности температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, °С |
±0,5 |
|
Выходной сигнал, мА |
от 4 до 20 RS485 |
|
Параметры электропитания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 20 до 240 от 80 до 256 50/60 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
4,5 10 9,5 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -10 до +60 80 (без конденсации) от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Комплектность
Измеритель-регулятор температуры XALIS 3400P1 40 шт.
Паспорт (на русском языке) 40 экз.
Методика поверки МП 207.1-020-2016 1 экз.
Поверка
осуществляется по документу МП 207.1-020-2016 «Измерители-регуляторы температуры
XALIS 3400P1. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.10.2016 г.
Основные средства поверки:
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методах измеренийНормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «JM Concept», Франция.
