Преобразователи давления микропроцессорные Сапфир-22МР
| Номер в ГРСИ РФ: | 67228-17 |
|---|---|
| Производитель / заявитель: | ООО "Теплоприбор", г.Рязань |
Преобразователи давления микропроцессорные Сапфир-22МР (далее - преобразователи) предназначены для непрерывных измерений давления абсолютного, избыточного и разности давлений жидкостей, пара или газа и преобразования измеренного давления в унифицированный аналоговый токовый выходной сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67228-17 |
| Действует | по 06.04.2027 |
| Наименование | Преобразователи давления микропроцессорные |
| Модель | Сапфир-22МР |
| Модификации |
Сапфир-22МР-С-ДА-2070 Сапфир-22МР-С-ДИ-2151 Сапфир-22МР-С-ДД-2410 |
| Приказы |
№1780 от
03.09.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 96e53b83-2312-16d5-4e9c-5bd821fda4d8 |
Производитель / Заявитель
ООО «Теплоприбор», РОССИЯ, 390011, Рязанская обл., г. Рязань, ш. Куйбышевское, д. 14А, помещ. Н4
Поверка
| Методика поверки / информация о поверке |
РИЮУ.406233.103 МИ Преобразователи давления микропроцессорные Сапфир-22МР. Методика поверки
(с 06.04.2017)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 525 (92%) |
| Неуспешных поверок (СИ непригодно) | 46 (8 %) |
| Актуальность информации | 09.09.2026 |
Поверители
Скачать
|
67228-17: Описание типа
2020-67228-17.pdf
|
Скачать | 144.6 КБ | |
|
67228-17: Методика поверки
2017-mp67228-17.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
67228-17: Описание типа
2026-67228-17.pdf
|
Скачать | 150.9 КБ | |
|
67228-17: Методика поверки
РИЮУ.406233.103 МИ
2017-mp67228-17-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Преобразователи давления микропроцессорные Сапфир-22МР (далее - преобразователи) предназначены для непрерывных измерений давления абсолютного, избыточного и разности давлений жидкостей, пара или газа и преобразования измеренного давления в унифицированный аналоговый токовый выходной сигнал.
Описание
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемого давления (разности давлений) деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления чувствительного элемента (тензопреобразователь для преобразователей абсолютного и избыточного давления, или емкостной датчик для преобразователей разности давлений), включенного в мостовую схему (мост Уитстона). Пропорциональное изменение электрического сопротивления преобразуется в электронном блоке преобразователя в измеренное значение, далее формируется выходной аналоговый токовый сигнал, пропорциональный приложенному давлению.
Преобразователи выпускаются трёх модификаций: Сапфир-22МР-С-ДА-2070, предназначенный для измерения абсолютного давления, Сапфир-22МР-С-ДИ-2151, предназначенный для измерения избыточного давления, Сапфир-22МР-С-ДД-2410, предназначенный для измерения разности давлений. Конструктивно преобразователи Сапфир-22МР-С-ДИ-2151 и Сапфир-22МР-С-ДД-2410 изготавливаются в одноблочном исполнении. Преобразователь Сапфир-22МР-С-ДА-2070 изготавливается в многоблочном исполнении и состоит из преобразователя первичного, преобразователя вторичного, кабелей связи КСП и КСВ.
Преобразователи Сапфир-22МР-С-ДА-2070, Сапфир-22МР-С-ДИ-2151,
Сапфир-22МР-С-ДД-2410 отличаются друг от друга конструкцией, видом измеряемого давления, диапазонами измерений и точностными характеристиками.
Настройка преобразователей производится при помощи коммуникатора К-1, который позволяет обеспечить корректировку нуля.
Общий вид преобразователей приведен на рисунках 1 - 3.
Степень защиты преобразователей, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-2015 соответствует IP67.
Защита от несанкционированного доступа к внутренним элементам обеспечивается конструкцией.
Обозначение места нанесения знака поверки представлено на рисунке 4.

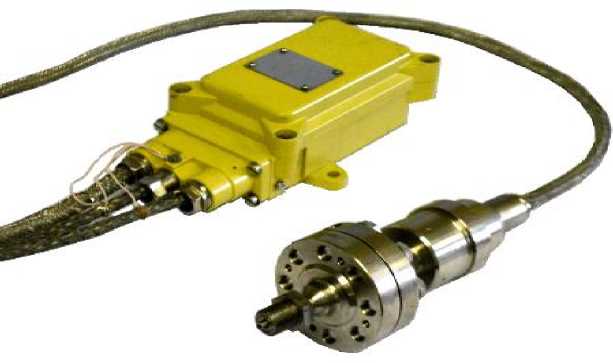

Рисунок 1 - Общий вид преобразователя модификация Сапфир - 22МР-С-ДА-2070

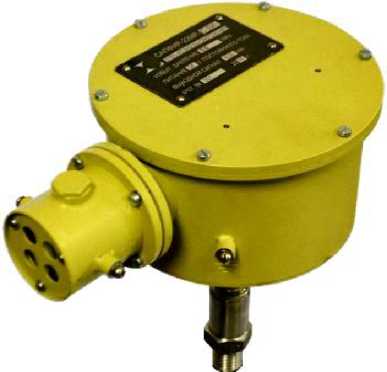

Рисунок 2 - Общий вид преобразователя модификация Сапфир - 22МР-С-ДИ-2151
Рисунок 3 - Общий вид преобразователя модификация Сапфир - 22МР-С-ДД-2410
Место нанесения знака поверки
Рисунок 4 - Обозначение места нанесения знака поверки
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. Идентификационные данные ПО приведены в таблице 1.
Нормирование метрологических характеристик преобразователей проведено с учетом влияния ПО.
Уровень защиты программного обеспечения высокий в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
Sapfir.hex |
|
Номер версии (идентификационный номер) |
1.0 |
|
Цифровой идентификатор (контрольная сумма) |
4F93 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
Технические характеристики
Основные метрологические и технические характеристики преобразователей приведены в таблицах 2 и 3
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (ДИ) Сапфир-22МР-С-ДА-2070: - нижний предел измерений (НПИ), МПа - верхний предел измерений (ВПИ), МПа Сапфир-22МР-С-ДИ-2151: - НПИ, МПа - ВПИ, МПа Сапфир-22МР-С-ДД-2410: - НПИ, кПа - ВПИ, кПа |
0. 2,52; 4,02; 6,02; 10,02; 16,01,2; 25,01,2. 0. 0,256,7; 0,406,7; 0,605,6,7; 1,005,6,7; 1,604,5,6,7; 2,503,4,5,6,7. 0. 0,169; 0,259; 0,408,9; 0,608,9,10; 1,008,9; 1,608,9. |
|
Пределы допускаемой основной приведенной к ВПИ погрешности измерений давления (у), %: - Сапфир-22МР-С-ДА-2070 - Сапфир-22МР-С-ДИ-2151 - Сапфир-22МР-С-ДД-2410 |
±0,251; ±0,52. ±0,13; ±0,154; ±0,25; ±0,256; ±0,57. ±0,258; ±0,59; ±1,010. |
|
Вариация выходного сигнала, не более |
|у|. |
|
Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, %/10 °С |
±0,7< |
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности измерений давления, вызванной воздействием внешнего переменного магнитного поля частотой 50 Гц и напряженностью 400 А/м или внешнего постоянного магнитного поля напряженностью 400 А/м, при самых неблагоприятных фазе и направлении поля, % |
±0,10 - для преобразователей со значением |у|, равным 0,1 %; ±0,13 - для преобразователей со значением |у|, равным 0,15 %; ±0,16 - для преобразователей со значением |у|, равным 0,2 %; ±0,20 - для преобразователей со значением |у|, равным 0,25 %, 1,0 %; ±0,40 - для преобразователей со значением |у|, равным 0,5 %. |
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности измерений давления, вызванной воздействием вибрации, % - Сапфир-22МР-С-ДД-2410 - Сапфир-22МР-С-ДА-2070 - Сапфир-22МР-С-ДИ-2151 |
±1,00. ±0,12. ±0,12. |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности измерений давления, вызванной воздействием электромагнитных помех, % |
±1,0. |
|
Выходной аналоговый сигнал: - сила постоянного тока, мА |
от 4 до 20. |
|
Примечание: 1-10 соответствие ВПИ и пределов допускаемой приведенной погрешности, например, датчики давления модификации Сапфир-22МР-С-ДА-2070: с ВПИ 6,0 МПа и 10,0 МПа имеют пределы допускаемой приведенной погрешности измерений давления ±0,5 % от ВПИ; с ВПИ 16,0 МПа, 25,0 МП имеют пределы допускаемой приведенной погрешности измерений давления ±0,25 % или ±0,5 % от ВПИ в зависимости от заказанного значения. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Измеряемая среда |
жидкость, газ и пар |
|
Рабочие условия измерений - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +80 80 при температуре +27 °С от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более Сапфир-22МР-С-ДИ-2151 Сапфир-22МР-С-ДД-2410 Сапфир-22МР-С-ДА-2070: - первичный блок - вторичный блок |
210x154x213 199x154x213 90x105x236 152x87x295 |
|
Масса, кг, не более Сапфир-22МР-С-ДИ-2151 Сапфир-22МР-С-ДД-2410 Сапфир-22МР-С-ДА-2070: - первичный блок - вторичный блок - кабель связи: КСП КСВ |
3,5 12 3,5 3,0 0,7 0,13 |
|
Среднее время наработки на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
25 |
|
Примечание: 1. Указана масса кабеля КСП при длине 2м, масса каждого последующего метра 0,13 кг. 2. Указана масса погонного метра кабеля связи КСВ. | |
Знак утверждения типа
наносится на маркировочную табличку, размещенную на корпусе преобразователя в виде наклейки, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь: |
1 шт. | |
|
Сапфир-22МР-С-ДИ-2151 Сапфир-22МР-С-ДД-2410 Сапфир-22МР-С-ДА-2070: - преобразователь первичный |
Модель преобразователя давления |
1 шт. |
|
- преобразователь вторичный |
1 шт. | |
|
- кабель связи КСП |
1 шт. | |
|
- кабель связи КСВ |
1 шт. | |
|
Руководство по эксплуатации |
РИЮУ.406233.103 РЭ |
1 экз. |
|
Паспорт |
РИЮУ.406233.103 ПС |
1 экз. |
|
Методика поверки |
РИЮУ.406233.103 МИ |
1 экз. |
|
Коммуникатор К-1 |
1 шт. | |
|
Руководство по эксплуатации на коммуникатор К-1 |
РИЮУ.426479.006 РЭ |
1 экз. |
|
Комплект монтажных частей |
1 шт. | |
|
Одиночный комплект запасных частей, инструментов, принадлежностей |
Комплект ЗИП |
1 шт. по заказу |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Росстандарта от 29.06.2018 г. № 1339
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная Приказом Росстандарта от 06.12.2019 г. № 2900
ГОСТ 8.187-76. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 440 в ст. 4 Па
ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Технические условия РИЮУ.406233.049 ТУ
