Дозаторы пипеточные электронные, одно- и многоканальные «Bl-ClipTip» (далее -дозаторы) предназначены для дозирования жидкостей, динамическая вязкость которых не превышает 1,3 10-3 Пас.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67230-17 |
| Действует | по 06.04.2022 |
| Наименование | Дозаторы пипеточные электронные, одно- и многоканальные |
| Модель | Е1-ClipTip |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f7c9cad0-a3d0-4120-18a1-b156ca77ea4d |
Производитель / Заявитель
Фирма "Thermo Fisher Scientific Oy", ФИНЛЯНДИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 149 (96%) |
| Неуспешных поверок (СИ непригодно) | 6 (4 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
67230-17: Описание типа
2017-67230-17.pdf
|
Скачать | 153.9 КБ | |
|
67230-17: Методика поверки
2017-mp67230-17.pdf
|
Скачать | 577.8 КБ |
Описание типа
Назначение
Дозаторы пипеточные электронные, одно- и многоканальные «Е1-СНрТ1р» (далее -дозаторы) предназначены для дозирования жидкостей, динамическая вязкость которых не превышает 1,3-10’3 Па-с.
Описание
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник всасывается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы дозаторов определяется диаметром плунжера и его перемещением.
Дозаторы представляют собой одноканальные, восьмиканальные, двенадцатиканальные и шестнадцатиканальные электронные устройства с изменяемым объемом для отбора и дозирования жидкости с высокой точностью.
Номинальный объём дозирования задается нажатием клавиш выбора. Индикация выбранного значения объёма осуществляется на цифровом дисплее. Отбор доз и слив выполняется нажатием пусковой кнопки.
Дозаторы оснащены цветным ЖК дисплеем, кнопками управления, высокоточным шаговым двигателем, микропроцессором, перезаряжаемой батареей. Для работы дозаторов используются только сменные наконечники Thermo Fisher Scientific™ ClipTip™ Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъемность наконечников.
Принцип управления отбором доз - электронный. Регулировка объёма дозирования производится дискретно.
Дозаторы пипеточные электронные, одно- и многоканальные «Е1-ClipTip» выпускаются в следующих модификациях: четыре одноканальных с переменным объемом доз; одиннадцать многоканальных с переменным объемом доз и десять многоканальных с переменным объемом доз с регулируемым расстоянием между каналами, которые отличаются диапазоном измерений объема дозы, дискретностью установки объема дозы.

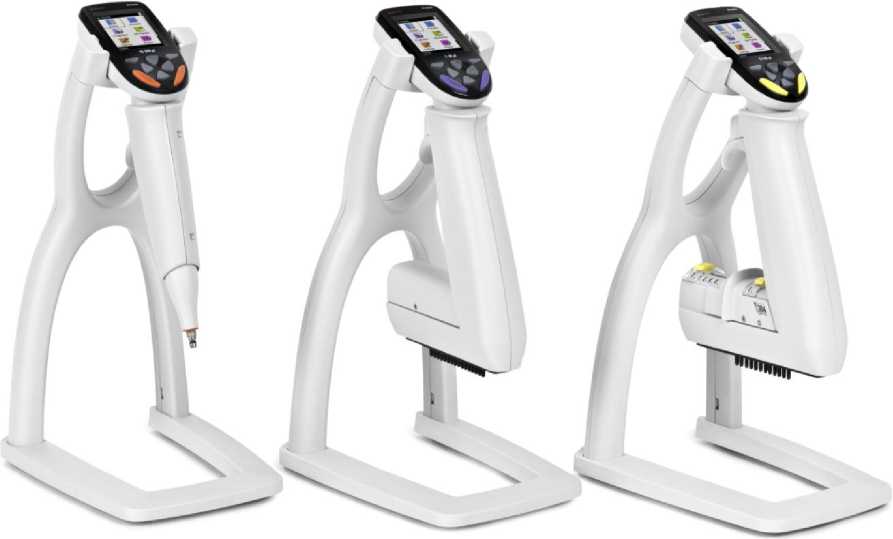

Рисунок 1 - Общий вид одноканального электронного дозатора на штативе
Рисунок 2 - Общий вид многоканального электронного дозатора на штативе
Рисунок 3 - Общий вид многоканального электронного дозатора с регулируемым расстоянием между каналами на штативе
Пломбирование дозаторов «E1-ClipTip» не предусмотрено.
пипеточных электронных, одно- и многоканальных
Программное обеспечение
В дозаторах используется встроенное программное обеспечение (далее - ПО), выполняющее функции по сбору, обработке и представлению измерительной информации.
Метрологически значимый модуль встроенного ПО дозаторов имеет недоступный для считывания и записи исполняемый код.
Идентификация программы осуществляется путем просмотра номера версии программного обеспечения в меню раздела Setting -Product information- -Software version на дисплее дозаторов.
Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077 - 2014.
|
Таблица 1- Идентификационные данные п |
рограммного обеспечения |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) * |
1.25 |
|
Цифровой идентификатор ПО |
Отсутствует, исполняемый код не доступен |
|
* Номер версии (идентификационный номер) ПО не ниже указанного. | |
Влияние ПО учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной систематической составляющей относительной погрешности при отклонении температуры окружающего воздуха от +20 оС на каждые 10 оС, % |
±5 |
|
Динамическая вязкость дозируемых жидкостей, Па-с, не более |
1,3-10’3 |
Таблица 3 - Метрологические характеристики
|
Наименование модификаций дозаторов |
Диапазон показаний объемов дозирования, мкл |
Диапазон измерений объемов дозирования, мкл |
Объем дозы, мкл |
Дискрет-ность установки, объема дозы, мкл |
Кол-во каналов |
Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности* |
Предел допускаемого среднеквадратичного отклонения случайной составляющей относительной и абсолютной погрешности* | ||
|
% |
мкл |
% |
мкл | ||||||
|
Одноканальные дозаторы переменного объема дози |
рования | ||||||||
|
E1-ClipTip 0,5- |
от 0,5 до |
от 1,25 |
1,25 |
0,01 |
1 |
±4,00 |
±0,050 |
4,00 |
0,050 |
|
12,5 мкл |
12,5 |
до 12,50 |
12,5 |
±1,00 |
±0,125 |
0,40 |
0,050 | ||
|
E1-ClipTip 2-125 |
от 2 до |
от 12,5 |
12,5 |
0,1 |
1 |
±2,40 |
±0,30 |
0,80 |
0,10 |
|
мкл |
125 |
до 125,0 |
125,0 |
±0,60 |
±0,75 |
0,20 |
0,25 | ||
|
E1-ClipTip 10-300 |
от 10 до |
от 30 до |
30,0 |
0,1 |
1 |
±1,67 |
±0,50 |
0,50 |
0,15 |
|
мкл |
300 |
300 |
300,0 |
±0,60 |
±1,80 |
0,15 |
0,45 | ||
|
E1-ClipTip 50- |
от 50 до |
от 125 |
125,0 |
1,0 |
1 |
±2,40 |
±3,00 |
0,48 |
0,6 |
|
1250 мкл |
1250 |
до 1250 |
1250,0 |
±0,48 |
±6,00 |
0,13 |
1,625 | ||
|
Наименование модификаций дозаторов |
Диапазон показаний объемов дозирования, мкл |
Диапазон измерений объемов дозирования, мкл |
Объем дозы, мкл |
Дискрет-ность установки, объема дозы, мкл |
Кол-во каналов |
Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности |
Предел допускаемого среднеквадратичного отклонения случайной составляющей относительной и абсолютной погрешности | ||
|
% |
мкл |
% |
мкл | ||||||
|
Восьмиканальные дозаторы пе |
ременного объема дозирования | ||||||||
|
E1-ClipTip 0,5- |
от 0,5 до |
от 1,25 |
1,25 |
0,01 |
8 |
±12,00 |
±0,150 |
12,00 |
0,150 |
|
12,5 мкл |
12,5 |
до 12,50 |
12,50 |
±2,50 |
±0,313 |
1,60 |
0,200 | ||
|
E1-ClipTip 2-125 |
от 2 до |
от 12,5 |
12,5 |
0,1 |
8 |
±8,00 |
±1,00 |
4,00 |
0,50 |
|
мкл |
125 |
до 125,0 |
125,0 |
±2,00 |
±2,50 |
0,60 |
0,75 | ||
|
E1-ClipTip 10-300 |
от 10 до |
от 30 до |
30,0 |
0,1 |
8 |
±5,00 |
±1,50 |
2,00 |
0,6 |
|
мкл |
300 |
300 |
300,0 |
±2,00 |
±6,00 |
0,60 |
1,8 | ||
|
E1-ClipTip 15- |
от 15 до |
от 125 |
125,0 |
1,0 |
8 |
±4,00 |
±5,00 |
1,50 |
1,88 |
|
1250 мкл |
1250 |
до 1250 |
1250,0 |
±1,44 |
±18,00 |
0,60 |
7,50 | ||
|
Двенадцатиканальные дозаторы переменного объема дозирования | |||||||||
|
E1-ClipTip 0,5- |
от 0,5 до |
от 1,25 |
1,25 |
0,01 |
12 |
±12,00 |
±0,150 |
12,00 |
0,150 |
|
12,5 мкл |
12,5 |
до |
12,5 |
±2,50 |
±0,313 |
1,60 |
0,200 | ||
|
125,00 | |||||||||
|
E1-ClipTip 2-125 |
от 2 до |
от 12,5 |
12,5 |
0,1 |
12 |
±8,00 |
±1,00 |
4,00 |
0,50 |
|
мкл |
125 |
до 125,0 |
125,0 |
±2,00 |
±2,50 |
0,60 |
0,75 | ||
|
E1-ClipTip 10-300 |
от 10 до |
от 30 до |
30,0 |
0,1 |
12 |
±5,00 |
±1,50 |
2,00 |
0,60 |
|
мкл |
300 |
300 |
300,0 |
±2,00 |
±6,00 |
0,60 |
1,80 | ||
|
E1-ClipTip 30-850 |
от 30 до |
от 85 до |
85,0 |
1,0 |
12 |
±4,71 |
±4,00 |
2,00 |
1,70 |
|
мкл |
850 |
850 |
850,0 |
±1,50 |
±12,75 |
0,60 |
5,10 | ||
|
Шестнадцатиканальные дозаторы переменного объема дозирования | |||||||||
|
E1-ClipTip 0,5- |
от 0,5 до |
от 1,25 |
1,25 |
0,01 |
16 |
±12,00 |
±0,150 |
12,00 |
0,150 |
|
12,5 мкл |
12,5 |
до |
12,5 |
±2,50 |
±0,313 |
1,60 |
0,200 | ||
|
125,00 | |||||||||
|
E1-ClipTip 1-30 |
от 1 до |
от 3 до |
3,0 |
0,1 |
16 |
±10,00 |
±0,30 |
7,00 |
0,21 |
|
мкл |
30 |
30 |
30,0 |
±2,00 |
±0,60 |
0,90 |
0,27 | ||
|
E1-ClipTip 2-125 |
от 2 до |
от 12,5 |
12,5 |
0,1 |
16 |
±8,00 |
±1,00 |
4,00 |
0,50 |
|
мкл |
125 |
до 125,0 |
125,0 |
±2,00 |
±2,50 |
0,60 |
0,75 | ||
|
Наименование модификаций дозаторов |
Диапазон показаний объемов дозирования, мкл |
Диапазон измерений объемов дозирования, мкл |
Объем дозы, мкл |
Дискрет-ность установки, объема дозы, мкл |
Кол-во каналов |
Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности |
Предел допускаемого среднеквадратичного отклонения случайной составляющей относительной и абсолютной погрешности | ||
|
% |
мкл |
% |
мкл | ||||||
|
Шестиканальные дозаторы переменного объема дозирования с регулируемым расстоянием между каналами | |||||||||
|
E1-ClipTip 15 1250 мкл |
от 15 до 1250 |
от 125 до 1250 |
125,0 1250,0 |
1 |
6 |
±4,00 ±1,44 |
±5,00 ±18,00 |
1,50 0,60 |
1,88 7,50 |
|
Восьмиканальные дозаторы переменного объема дозирования с регулируемым расстоянием между каналами | |||||||||
|
E1-ClipTip 2-125 мкл |
от 2 до 125 |
от 12,5 до 125,0 |
12,5 125,0 |
0,1 |
8 |
±8,00 ±2,00 |
±1,00 ±2,50 |
4,00 0,60 |
0,50 0,75 |
|
E1-ClipTip 10-300 мкл |
от 10 до 300 |
от 30 до 300 |
30,0 300,0 |
0,1 |
8 |
±5,00 ±2,00 |
±1,50 ±6,00 |
2,00 0,60 |
0,60 1,80 |
|
E1-ClipTip 15 1250 мкл |
от 15 до 1250 |
от 125 до 1250 |
125,0 1250,0 |
1,0 |
8 |
±4,00 ±1,44 |
±5,00 ±18,00 |
1,50 0,60 |
1,88 7,50 |
|
Восьмиканальные дозаторы переменного объема дозировани с регулируемым расстоянием между каналами для наконечников Cli |
я pTip384 | ||||||||
|
E1-ClipTip 0,512,5 мкл |
от 0,5 до 12,5 |
от 1,25 до 125,00 |
1,25 12,5 |
0,01 |
8 |
±12,00 ±2,50 |
±0,150 ±0,313 |
12,00 1,60 |
0,150 0,200 |
|
E1-ClipTip 1-30 мкл |
от 1 до 30 |
от 3 до 30 |
3,0 30,0 |
0,01 |
8 |
±10,00 ±2,00 |
±0,30 ±0,60 |
7,00 0,90 |
0,21 0,27 |
|
E1-ClipTip 2-125 мкл |
от 2 до 125 |
от 12,5 до 125,0 |
12,5 125,0 |
0,1 |
8 |
±8,00 ±2,00 |
±1,00 ±2,50 |
4,00 0,60 |
0,50 0,75 |
|
Двенадцатиканальные дозаторы переменного объема дозирован с регулируемым расстоянием между каналами для наконечников Cli |
шя pTip384 | ||||||||
|
E1-ClipTip 0,5 12,5 мкл |
от 0,5 до 12,5 |
от 1,25 до 12,50 |
1,25 12,5 |
0,01 |
12 |
±12,00 ±2,50 |
±0,150 ±0,313 |
12,00 1,60 |
0,150 0,200 |
|
E1-ClipTip 1-30 мкл |
от 1 до 30 |
от 3 до 30 |
3,0 30,0 |
0,01 |
12 |
±10,00 ±2,00 |
±0,30 ±0,60 |
7,00 0,90 |
0,21 0,27 |
|
E1-ClipTip 2-125 мкл |
от 2 до 125 |
от 12,5 до 125,0 |
12,5 125,0 |
0,1 |
12 |
±8,00 ±2,00 |
±1,00 ±2,50 |
4,00 0,60 |
0,50 0,75 |
|
* Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности и предел допускаемого среднеквадратичного отклонения случайной составляющей относительной и абсолютной погрешности приведены только для прямого режима работы дозатора «Forward" | |||||||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 110 до 240 50/60 |
|
Наименование характеристики |
Значение |
|
Максимальные габаритные размеры дозаторов без упаковки, высота, мм, не более | |
|
- одноканальных |
300 |
|
- восьмиканальных |
300 |
|
- двенадцатиканальных |
300 |
|
- шестнадцатиканальных |
300 |
|
Масса дозаторов без упаковки (наконечник не включен) г, не более | |
|
- одноканальных | |
|
- восьмиканальных |
190 |
|
- двенадцатиканальных |
320 |
|
- шестнадцатиканальных |
320 |
|
320 | |
|
Условия эксплуатации: | |
|
- диапазон рабочих температур, оС |
от +15 до +35 |
|
- диапазон относительной влажности воздуха, % |
от 20 до 85 |
|
- атмосферное давление, кПа |
от 97,3 до 105,4 |
|
Средний срок службы, лет Средняя наработка на отказ, циклов |
4 |
|
- одноканальных |
100000 |
|
- многоканальных |
50000 |
Знак утверждения типа
наносится на упаковку с дозатором в виде наклейки, на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дозатор |
епснр^р |
1 шт. |
|
Универсальное зарядное устройство |
- |
1 шт. |
|
Многофункциональный ключ |
- |
1 шт. |
|
Образцы наконечников ClipTip |
- |
1-3 шт. |
|
Кольцо уплотнительное |
- |
1 шт. |
|
Пенал упаковочный |
- |
1 шт. |
|
Литий-ионный аккумулятор |
- |
1 шт. |
|
Руководство по эксплуатации (РЭ) |
- |
1 экз. |
|
Методика поверки |
МП 2301-0155-2017 |
1 экз. |
|
Примечания 1 Поставка может осуществляться в любых сочетаниях дозаторов и соответствующих им наконечников. 2 По требованию потребителя наконечники поставляются по отдельному заказу, в отдельной упаковке. | ||
Поверка
осуществляется по документу МП 2301-0155-2016 «Дозаторы пипеточные электронные, одно-и многоканальные «E1-ClipTip». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24.05.2016 г.
Основные средства поверки: весы лабораторные специального класса точности по ГОСТ OIML R76-1-2011; термометр с диапазоном измерения от 0 до +50°С с погрешностью не более ±0,1°С; вода дистиллированная по ГОСТ 6709-72, ГСССД 98-2000; барометр с диапазоном измерений от 80 до 160 кПа с погрешностью не более ±200 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.470-82 ГСИ.Государственная поверочная схема для средств измерений объема жидкости.
Техническая документация изготовителя.
Другие Дозаторы
