Геодезическая спутниковая аппаратура ГСА-2М
| Номер в ГРСИ РФ: | 67249-17 |
|---|---|
| Производитель / заявитель: | АО "Научный центр прикладной электродинамики" (НЦПЭ), г.С.-Петербург |
Г еодезическая спутниковая аппаратура ГСА-2М (далее - аппаратура) предназначена для измерений и регистрации псевдодальностей и фаз несущих частот сигналов навигационных космических аппаратов (НКА) ГЛОНАСС и GPS в диапазонах L1 и L2, для использования в качестве постоянно действующей опорной ГНСС станции в составе технических средств наземных геодезических пунктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67249-17 |
| Действует | по 14.04.2022 |
| Наименование | Геодезическая спутниковая аппаратура |
| Модель | ГСА-2М |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7df3e200-7002-2a43-b053-8f444a225c15 |
Производитель / Заявитель
Открытое акционерное общество "Научный центр прикладной электродинамики" (ОАО "НЦ ПЭ"), РОССИЯ, г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67249-17: Описание типа
2017-67249-17.pdf
|
Скачать | 115.9 КБ | |
|
67249-17: Методика поверки
2017-mp67249-17.pdf
|
Скачать | 561.5 КБ |
Описание типа
Назначение
Геодезическая спутниковая аппаратура ГСА-2М (далее - аппаратура) предназначена для измерений и регистрации псевдодальностей и фаз несущих частот сигналов навигационных космических аппаратов (НКА) ГЛОНАСС и GPS в диапазонах L1 и L2, для использования в качестве постоянно действующей опорной ГНСС станции в составе технических средств наземных геодезических пунктов.
Описание
Принцип действия аппаратуры основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем (КНС) ГЛОНАСС и GPS в частотных диапазонах L1 и L2.
Конструктивно аппаратура состоит из приёмного устройства (ПУ) НЦПВ.469635.001, антенно-фидерного устройства (АФУ) НЦПВ.464669.001 и адаптера питания (АП) НЦПВ.431421.001. АФУ осуществляет прием и усиление радиосигналов КНС. ПУ обрабатывает полученные от АФУ сигналы и измеряет текущие навигационные параметры радионавигационных сигналов (псевдодальности и их приращения), на основе которых определяет координаты местоположения фазового центра АФУ. Адаптер предназначен для электропитания аппаратуры от сети переменного тока.
Аппаратура регистрирует измерительную информацию в формате RINEX с возможностью записи информации на внешний USB флэш-накопитель, а также передачи по сети Ethernet.
Внешний вид аппаратуры приведен на рисунке 1.
Место нанесения наклейки «Знак утверждения типа» и схема пломбировки аппаратуры от несанкционированного доступа приведена на рисунке 2.

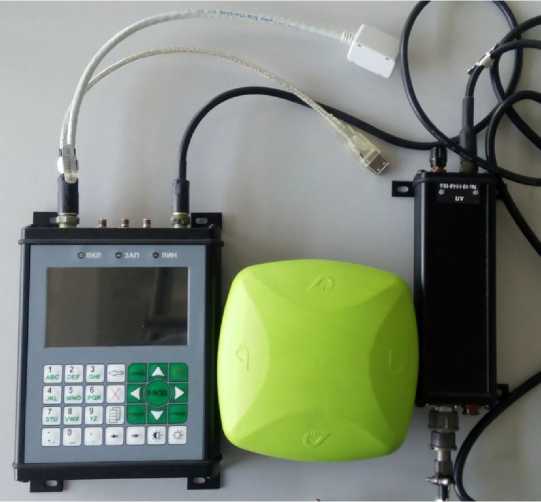

Рисунок 1 - Внешний вид аппаратуры
1
2
1 Место нанесения наклейки «Знак утверждения типа»
2 Места пломбировки от несанкционированного доступа
Рисунок 2 - Место нанесения наклейки «Знак утверждения типа» и схема пломбировки
Программное обеспечение
Программное обеспечение (ПО) аппаратуры включает специальное программное обеспечение «Программный комплекс ГСА-2М НЦПВ.00096-01», предназначенное для управления режимами работы аппаратуры, отображения измерительной информации, установки формата выходных данных и назначения портов ввода/вывода.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программный комплекс ГСА-2М НЦПВ.00096-01 |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
9A6F3373 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 (по стандарту «CRC-32-IEEE 802.3») |
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики аппаратуры
|
Наименование характеристики |
Значение характеристики |
|
Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей инструментальной погрешности измерений псевдодальности, м: - по фазе дальномерного ВТ-кода КНС ГЛОНАСС - по фазе дальномерного кода - по фазе несущей частоты |
0,4 0,6 0,003 |
|
Предел допускаемого СКО случайной составляющей инструментальной погрешности измерений приращения псевдодальности, м/с |
0,02 |
|
Предел допускаемого СКО случайной составляющей погрешности определения координат при сеансе наблюдений продолжительностью 4 часа и значениях пространственного геометрического фактора PDOP не более 3, м |
2 |
|
Габаритные размеры, мм, не более: - ПУ (длина х ширина х высота) - АФУ (длина х ширина х высота) - АП (длина х ширина х высота) |
205x170x40 145x145x65 205x90x40 |
|
Масса, кг, не более: - ПУ - АФУ - АП |
1 0,6 0,3 |
|
Рабочие условия эксплуатации ПУ: -температура окружающего воздуха, °С |
от +5 до +40 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на приемное устройство в виде наклейки.
Комплектность
В комплект поставки входят:
- геодезическая спутниковая аппаратура ГСА-2М - 1 шт.;
- руководство по эксплуатации - 1 экз.;
- формуляр - 1 экз.;
- методика поверки 84-16-07 МП - 1 экз.
Поверка
осуществляется по документу 84-16-07 МП «Инструкция. Геодезическая спутниковая аппаратура ГСА-2М. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 11.08.2016 г.
Основные средства поверки:
- имитатор сигналов СН-3803М, регистрационный номер 54309-13;
- государственный рабочий эталон единиц координат местоположения 1 разряда по ГОСТ Р 8.750-2011, доверительная граница погрешности (по уровню вероятности 0,67) хранения абсолютных координат не более 0,01 м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой аппаратуры с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Геодезическая спутниковая аппаратура ГСА-2М. Технические условия
НЦПВ.461513.001 ТУ.
