Набор мер толщины покрытий серебра на бронзе
| Номер в ГРСИ РФ: | 67251-17 |
|---|---|
| Производитель / заявитель: | АО "НПО ЭНЕРГОМАШ им.акад.В.П.Глушко", г.Химки |
|
67251-17: Описание типа
2017-67251-17.pdf
|
Скачать | 131.5 КБ |
Набор мер толщины покрытий серебра на бронзе (далее по тексту - меры) предназначен для воспроизведения размера толщины покрытия и используется для настройки толщиномеров покрытий.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67251-17 | ||||||
| Наименование | Набор мер толщины покрытий серебра на бронзе | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 42945428-a371-1838-a285-1d9c3f7e8356 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО "НПО ЭНЕРГОМАШ им.акад.В.П.Глушко", РОССИЯ, г.Химки
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
67251-17: Описание типа
2017-67251-17.pdf
|
Скачать | 131.5 КБ |
Описание типа
Назначение
Набор мер толщины покрытий серебра на бронзе (далее по тексту - меры) предназначен для воспроизведения размера толщины покрытия и используется для настройки толщиномеров покрытий.
Описание
Принцип действия основан на воспроизведении заданных размеров толщины покрытий.
Конструктивно мера представляет собой основание из бронзы с нанесенным на среднюю часть покрытием заданной толщины из серебра. Набор состоит из девяти мер с разной толщиной покрытия. На каждую меру с торца нанесен номер.

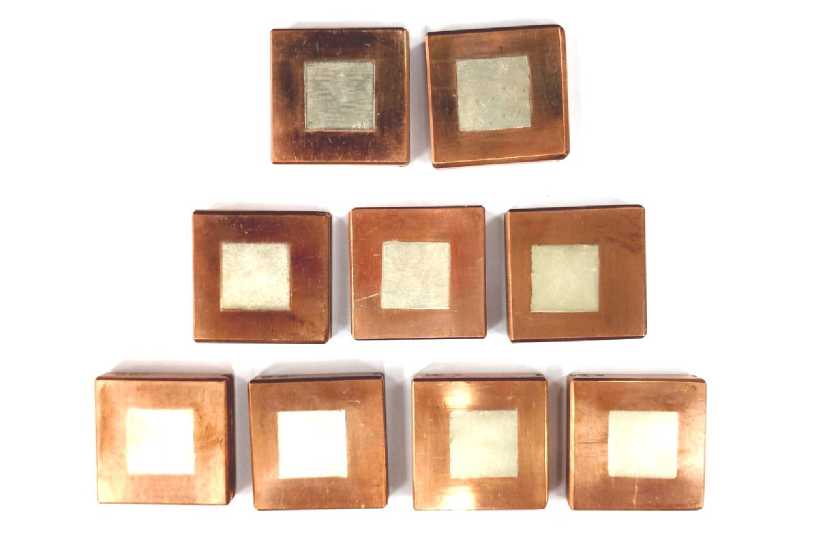

Внешний вид мер показан на рисунке 1.
Пломбирование набора мер толщины покрытий серебра на бронзе не предусмотрено.
Рисунок 1 - Общий вид мер
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики мер
|
Наименование характеристики |
Значение |
|
Номинальные значения толщины покрытий в наборе, мкм |
10,5; 11,0; 14,5; 21,0; 27,5; 31,0; 32,0; 33,0; 43,0 |
|
Допускаемое отклонение действительных значений толщины покрытий от номинальных, %, не более |
±15 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности воспроизведения толщины покрытий, мкм |
±1 |
|
Г абаритные размеры основания, мм, не более | |
|
длина |
41 |
|
ширина |
41 |
|
высота |
11 |
|
Г абаритные размеры покрытия, мм, не более | |
|
длина |
20 |
|
ширина |
20 |
|
Масса меры, г, не более |
250 |
|
Диапазон рабочих температур, °С |
от +15 до +25 |
Знак утверждения типа
наносится на футляр, в котором размещены меры, методом наклейки и на паспорт методом печати.
Комплектность
|
Таблица 2 - Комплектность набора мер толщины покрытий сереб |
ра на бронзе |
|
Наименование |
Количество, шт. |
|
Набор мер толщины покрытий серебра на бронзе |
1 |
|
Футляр |
1 |
|
Паспорт |
1 экз. |
Поверка
осуществляется по МИ 1903-97 «Рекомендация. ГСИ. Эталоны толщины покрытий. Методика поверки».
Основное средство поверки: прибор для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов Form Talysurf, эталон 1 разряда по Р 50.2.006-2001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20 000 мкм
