Манометры WPG
| Номер в ГРСИ РФ: | 67256-17 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "Rosemount Inc.", США |
Манометры WPG (далее - манометры) предназначены для измерения давления абсолютного, избыточного и давления-разряжения (вакуум), обеспечивают непрерывное преобразование измеряемой величины в выходной цифровой сигнал на базе HART-протокола и беспроводного WirelessHART.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67256-17 |
| Действует | по 14.04.2027 |
| Наименование | Манометры |
| Модель | WPG |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1944437e-b5da-3760-3267-95e9ceaa2964 |
Производитель / Заявитель
«Rosemount, Inc.», 8200 Market Boulevard, Chanhassen, MN 55317, USA (США); 6021 Innovation Boulevard, Shakopee, MN 55344, USA (США) Производственные площадки: Beijing Rosemount Far East Instrument Co. Ltd., Китай Адрес: Building No 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600 Emerson Process Management Asia Pacific Pte Ltd, Сингапур Адрес: 1 Pandan Crescent, Singapore, 128461; Фирма "Emerson Process Management GmbH & Co. OHG", Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 624 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
67256-17: Описание типа
2022-67256-17.pdf
|
Скачать | 163.2 КБ | |
|
67256-17: Методика поверки
2021-mp67256-17.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Манометры WPG (далее - манометры) предназначены для измерения давления абсолютного, избыточного и давления-разрежения (вакуум), обеспечивают непрерывное преобразование измеряемой величины в выходной цифровой сигнал на базе HART-протокола и беспроводного WirelessHART.
Описание
Измерительный механизм манометров прямого действия работает по принципу тензорезистивного эффекта. Основой механизма является тензорезистивный модуль на кремниевой подложке. Под воздействием давления происходит деформация модуля, вызывая при этом изменение электрического сопротивления его тензорезисторов, преобразуемое в цифровой код, пропорциональный приложенному давлению.
Микропроцессор манометра корректирует измеряемое значение в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и измеряемой среды. Откорректированное значение измеренного давления передаётся на стрелочный индикатор (для визуализации результатов) с помощью электромагнитного двигателя, а также преобразуется в выходной цифровой сигнал HART-протокола и беспроводной WirelessHART.
Манометры WPG имеют встроенный модуль питания, на лицевой панели установлен переключатель питания. При включении питания манометр проводит самокалибровку.
Манометры WPG имеют следующие модификации:
G - для измерения избыточного давления;
A - для измерения абсолютного давления;
V - для измерения давления-разрежения (вакуум);
С - для измерения избыточного давления и давления-разрежения (вакуум);
M - для измерения избыточного давления и давления-разрежения (вакуум), симметричная шкала.

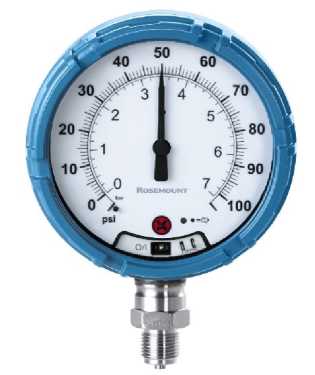

Общий вид манометра представлен на рисунке 1.
Рисунок 1 - Общий вид манометра
Нанесение знака поверки на манометры не предусмотрено.
Пломбирование манометров не предусмотрено.
Программное обеспечение
Манометры имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения «средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WPG REL |
|
Номер версии (идентификационный номер) ПО |
не ниже 5 |
|
Цифровой идентификатор ПО |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Диапазоны измерений, МПа: - избыточного и давления-разрежения (вакуум) - абсолютного давления |
от -0,1 до +68,95 от 0 до +68,95 |
|
Пределы допускаемой основной приведённой погрешности, %: - по индикатору - по цифровому выходному сигналу |
±1,5 ±0,5 |
|
Вариация показаний |
не превышает абсолютного значения допускаемой основной погрешности |
|
Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C, % |
±0,3 |
|
Предельно допускаемое рабочее избыточное давление, МПа |
от 5,17 до 103,4 в зависимости от диапазона измерений |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +21 до +25; от 30 до 80; от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Выходной сигнал |
WirelessHART, HART |
|
Электрическое питание, В |
3,6 |
|
Габаритные размеры, мм, не более - диаметр - длина |
144 191 |
|
Масса, кг, не более |
0,82 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +85 от 0 до 95 от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
Ex ia IIC T4 Ga |
|
Степень защиты от воды и пыли по ГОСТ 14254-96 |
IP66, IP67 |
Знак утверждения типа
наносится на табличку, прикреплённую к корпусу манометра способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Манометр |
1 шт. |
В соответствии с заказом | |
|
Руководство по эксплуатации |
1 экз. * | ||
|
Паспорт |
1 экз. | ||
|
Методика поверки |
МП-02-2016-20 с изменением № 1 |
1 экз.* | |
|
Модуль питания |
1 шт. | ||
|
Комплект монтажных частей |
По заказу | ||
|
* Допускается прилагать (в зависимости от заказа) 1 шт. на каждые 10 манометров, поставляемых в один адрес. | |||
Сведения о методах измерений
приведены в разделе 2 «установка оборудования» руководства по эксплуатации
Нормативные документы
Приказ Росстандарта от 06 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 0,1 до 1407 Па»
Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
ГОСТ Р 8.906-2015 «ГСИ. Манометры показывающие. Эталонные средства измерений. Метрологические требования и методы испытаний».
Техническая документация фирмы «Emerson Process Management, Rosemount Inc»,
США.
